电视台演播室音视频系统

来源:ZOBO卓邦 发布日期 2023-02-16 浏览:

  演播厅音频系统采用主、备调音台 架构,对音频信号同步并行处理。重要的输入信号源在系统前端都会一分为二,分别输送到主、备调音台上。播放设备通常有数字和模拟2种信号输出。其中,数字音频输出接到主调音台,模拟音频则输出到备份调音台。为重要的播出和扩声信号源构建了主备两个处理链路,相互之间可以互为备份。在需要的时候,通过跳线盘的转接,也可将备份调音台与主调音台并机工作,扩展系统容量。

电视台演播室音响1

  一、电视台演播室系统架构

  现在电视台演播室音频系统 由立体声播出系统,5.1环绕声播出系统、扩声系统三个部分组成。三个系统使用同一品牌型号的产品进行架构,资源共享相对独立监听制作,互为备份,故系统间的连接更为直接、便捷和安全。

  1、立体声播出系统

  立体声播出系统位于一号演播厅立体声控制室,面向的是标清立体声播出的立体声信号制作。系统接入除环绕声效果传声器外的所有信号源。同时向5.1环绕声播出系统提供传声器主备路编组信号(主持人传声器信号、演唱类手持传声器信号、语言类纽扣传声器信号、头戴传声器信号)和立体声音乐主备路编组信号;向扩声系统提供立体声音乐主备路编组信号以及备份信号(扩声信号)。

  2、5.1环绕声播出系统

  5.1环绕声播出系统位于新建成的一号演播厅环绕声控制室,面向的是高清5.1环绕声播出的5.1环绕声信号制作,以及下变换后的立体声制作。系统使用传声器编组信号、环绕声效果传声器信号、环绕声音乐信号来完成制作;并使用一台仿真监听工具用以仿真监听高清用户机顶盒由环绕声信号下变换后的立体声信号。本次5.1环绕声播出使用静态元数据,不对主控部门预置元数据进行修改,同时使用一台音频工作站对节目信号进行分轨收录。

  3、扩声系统

  扩声系统位于一号演播厅现场扩声控制室,面向的是演播厅现场的立体声制作,系统接人除环绕声效果传声器外的所有信号源,同时向5.1环绕声播出系统提供传声器主备路编组信号(信号分类与立体声播出系统相同)以及备份信号(送立体声信号至环绕声上变换器);向立体声播出系统提供备份信号。

  二、电视台演播室信号路由

  信号路由也在播出信号、收录信号、扩声信号的基骗上增加了节目返送与通话信号。

  1、播出信号

  电视台演播室只提供高清播出信号。分别为高清有字幕版主备、高清无字幕版主备共4路信号,不再提供标清播出信号、标清播出信号由各频道标清播出机房自行将高清播出信号进行下变换音视频PGM(节目]信号送至4台高清加器,16声道为环绕声信号,由5.1环绕声播出系统提供:7、8声道为立体声信号,由立体声播出系统提供加嵌PGM信号由高清光机送至主控,再由主控送往各频道高标清机房,高清机房使用环饶声+立体声信号,标清机房使用立体声信号。

  2、收录信号

  电视台演播室直播期间同时收录4路高清信号,音视额信号送至视频硬盘工作站,1~6声道为环绕声信号,由5.1环绕声播出系统提供:7、8声道为立体声信号,由立体声播出系统提供。音视频信号通过视频硬盘工作站转换成文件格式再通过内网推送到后期制作机房,编辑后制作成重播版。

  3、扩声信号

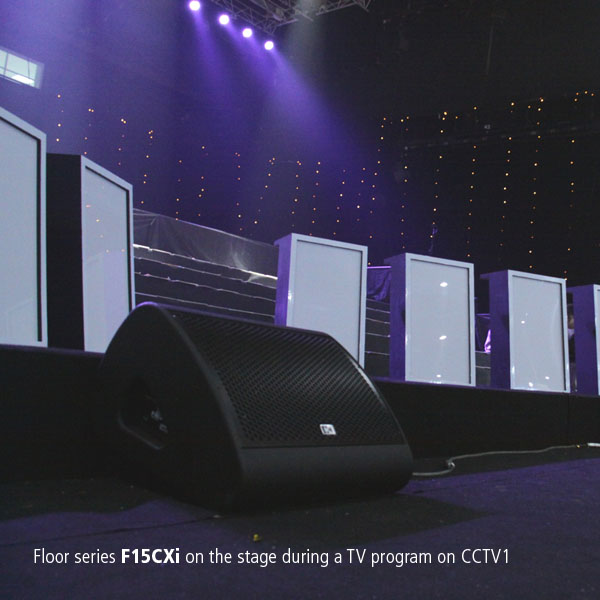

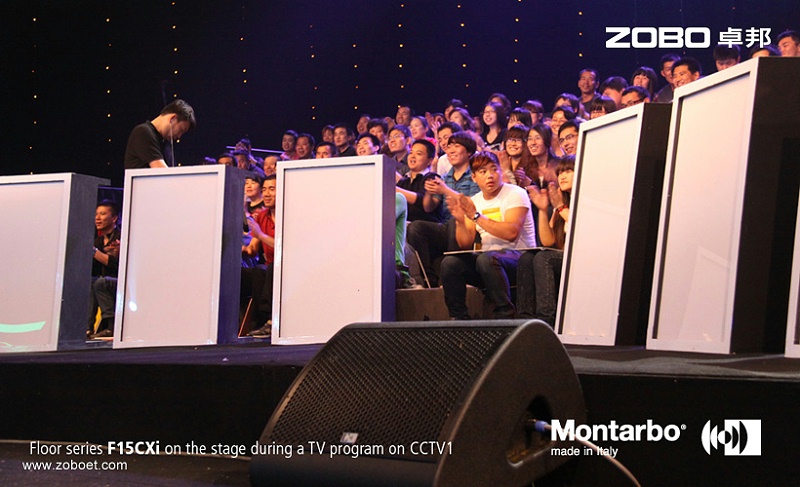

  电视台演播室现场还是使用的号演播厅的常规机械舞台与更众席因此观众席两侧各吊5只全频线阵列扬声器,各摆放1只超低频扬声器,观众席前区摆放了2只全额扬声器作为补声扬声器,舞台区摆放了6只返送扬声器。

  4、节目返送与通话信号

  电视台演播室用于播出信号制作的四个分会场PGM信号由主备路卫星通路送回演播室,5声道为主会场总导演通话信号(取自视频通话矩阵);通话信号混合后送至视频通话矩阵,以实现演播室与场外之间的实时沟通交流。

电视台演播室音响

  三、电视台演播室系统应急备份

  立体声播出、5.1环绕声播出及扩声三个系统均使用数字调音台,系统网络构架均为数字声频路由系统。多张调音台支持共享一个光纤网络中的端口,因此可以通过调音台切换不同的场景以达到不同调音台的母线输出切换到同一组物理输出端口的效果,同时也可由物理输人口切换接管物理输出端口,简单点说,就是通过核心机箱接管接口机箱或是接口机箱直接输出到另一接口机箱的方式来实现各系统之间互备这样一种应急备份形式前期先进行场景的设置保存,直播期间如出现问题只需按下调音台或外接笔记本的一个按键即可实现无缝切换备份,即“一键切换”,安全、便捷。三个系统备份方案的具体设置如下。

  (1)当立体声播出系统调音台面或核心机箱出现问题时,扩声系统调音台选调扩声+立体声播出的输出母线SCENE,接管立体声播出系统,确保立体声播出信号正常

  (2)扩声系统始终送1路立体声信号到环绕声上变换器后作为环绕声信号的备份。当5.1环绕声播出系统调音台面或核心机箱出现问题时,通过外接笔记本一键切换,将备份信号送至接口机箱,接管5.1环绕声播出系统,确保环绕声播出信号正常。

  (3)当扩声系统调音台面或核心机箱出现问题时,立体声播出系统调音台选调立体声播出+扩声的输出母线SCENE,接管扩声系统,确保扩声系统信号正常

  如果接口机箱出现问题怎么办?由于播出系统与扩声系统的接口机箱均为2台,因此输出信号平均分配到不同的接口机箱上。即具有主备两路信号这样,就算是一台接口机箱出现问题,也能保证主备路信号其中1路正常,播出系统由播出机房按规定进行应急备份操作,扩声系统 现场只是从听感上觉得音量降低了,但不会造成信号中断,随后再进行恢复。

  电视台演播室的制作水平代表着中国电视的制作水平,经质过模拟、数字时代,走到了数字网络化时代,后续还会有怎样的发展,拥有更加开放的传输协议、更加灵活的操作界面、调音台具备更多指件功能而弱化周边设备吗?期待着新技术带来新的系统,新的系统带来更大的艺术创作空间。
