音响设备的连接顺序是什么

来源:ZOBO卓邦 发布日期 2021-03-26 浏览:

音响设备是会议室内常用的一种设备,它比一些杂牌产品要好很多,想要发挥出它的作用,首先要清晰设备的连接顺序,那么大家知道音响设备的连接顺序是什么吗?对此了解多少呢?接下来来为大家详细的总结一下。

一、音响设备连接的顺序

1.低音音响系统设备连接顺序:混音器(1-2组)均衡器分频器限压器低音放大器低音扬声器

2.辅助音响系统设备连接顺序:混音器(3-4组)均衡器延时装置(可选)限压器辅助扬声器,放大器辅助扬声器。

3.主要音响设备的连接顺序:混音器(L-R 主通道)均衡器激励器(可选)反馈控制器(可选)限压器主扬声器放大器主扬声器。

4.监听音响系统设备连接顺序:混音器(AUX输出)均衡器限压器监听音箱放大器监听音箱。

以上一种连接方式可以独立控制低音的音量,让我们可以在慢摆或者迪高时调音台1-2调高音量,歌手唱歌的时候调低音量,非常灵活;第2种连接方式也可以很好的控制辅助音箱的声音;当然,第三个主扬声器用于从混频器的L-R总输出中输出音量;第四个监控系统,作为标准,从AUX输出音量,可以根据歌手或乐队的要求灵活调整混音器各通道的音量。然而,在较小的音频系统中,监控信号可以直接取自主通道信号。需要注意的是上面的一种和二种连接方式:由于1-2和3-4组从后面相应的输出端口独立地向低音系统和辅助系统输出信号,所以1-2和3-4组不应该通过混音器的总音量输出,也就是说,1-2和3-4组之间的开关和混音器的总音量不应该再次打开。

当然要根据需要和设备数量灵活安排设备连接的顺序。

音响设备的连接顺序是什么

二、音响设备连接的要点:

目前音响设备的输入、输出信号方式基本上分为:Balance 平衡方式与Unbalance非平衡方式。平衡与平衡、非平衡与非平衡端口之间当然是可以直接馈送信号的;在要求较高的场合,平衡与非平衡端口之间,则须经过专门的转换器才能相互连接。但在实际工程当中,只要信号线不要太长、干扰不要太大,平衡端口和非平衡端口是可以直接相连正常传输信号的。在一套音响系统中,除了功放与音箱间的功率传输线以外,其它设备之间的信号连接线要应尽可能多采用平衡方式进行传输,这样可以提高系统的抗干扰能力,增加信号的有效传输距离。以上简单介绍了各种连接线的类型、制作和设备连接顺序。在设备的具体连接上,面对各种各样、数不胜数的设备插座,很多音响工程师都不知道如何下手。其实很简单。每个人只需要记住以下几点:

1.平衡模式:目前大部分音响设备后面板的插座都是平衡口,我们只选择是用XLR佳能连接器的平衡线连接设备,还是用TRS 6.35cm立体声连接器的平衡线连接设备。

2.不平衡方:虽然现在大部分音响设备后面板的插座都是平衡端口,但是有些设备还是有不平衡端口的。比如某些电子分频器的输出插口标有:平衡OUT和不平衡OUT。所以我们也可以用TS 6.35cm单声道连接器的不平衡线连接设备,只要线路不要太长,干扰不要太大。

3.IN INput和OUT Output:有些初学者看到设备后面有那么多插座就晕。其实有一个缺陷:无论什么音响设备,基本上都可以分为两部分:‘IN Input’和‘OUT Output’。所以我们只需要找‘IN和OUT’,其他不熟悉的插座不要随便接。简而言之,连接设备就像流动的水:上游的水将流入“输入”。

音响设备的连接顺序和连接要点,上述内容中已经为大家详细的总结完了,大家在安装设备的时候,可以参考上面的顺序和要点进行连接。

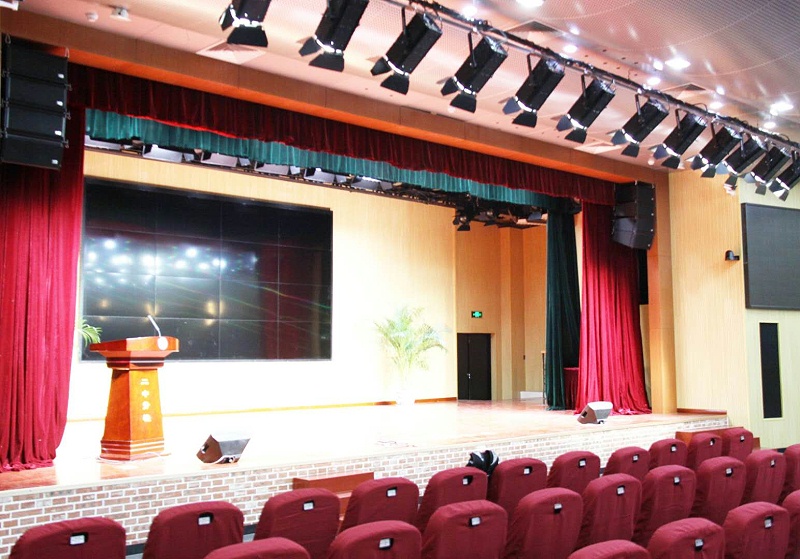

音响设备的连接顺序是什么

三、简单的系统

1、组成部分:音源设备、调音台、效果器、功放、全频音箱

2、连接方式:音源设备-调音台-功放-音箱,设备间采用链式连接。链式连接方式:前设备输出口(OUT 或OUTPUT)与后设备输入口(IN或INPUT)相连接的方式。

3、设备接口:设备的接口,无论是卡农口还是直插口,一律使用卡农或大三芯接插件用平衡方式连接,CD机之类用RCA莲花插座输出信号的音源设备,可使用莲花转大二芯线接入调音台LINE IN接口。效果器IN口与调音台的推子后 POST AUX SEND口连接(有些台子的推子后辅助输出用FX或EFX表示),效果器OUT与调音台LINE IN连接。

四、音响设备连接注意事项

1、注意电源:音响设备要有专用的电源,要和灯光的电源分离,而且灯光喜欢低一点的电压,但音响则要标准电压。有了专用电源后,还要有稳定可靠的电源插座,可以尽量使用“电源时序器”,虽然成本增加但提高了稳定性和易用性。总之:正确、稳妥的连接好所有音响设备的电源是至关重要的。还有一点要注意:有些进口设备电源部分会有110V和220V的选择开关,在我国,一定要确认选 择在220V位置时才可以连接通电。

2、注意设备的接地:正确的给所有的音响设备连接好地线是非常重要的,良好的接地可以减少设备信号传输的干扰,提高设备的稳定性。需要注意的是接地线要按照避雷线的接准来做,就是埋在地下部分的导体要防锈、接触要好、埋地要深,千万不能和三相电源线配置的接地线共用,那样不但不会减少音响系统中的噪音,还容易损坏设备。

3、注意选择合适的连接信号线:一台音响设备,我们能用XLR卡侬平衡线来连接的就不要用TRS平衡线连接;能用TRS平衡线连接的就不要用TS单声道非 平衡线连;实在没有办法时才可以采用TS单声道非平衡线连接设备。

4、注意信号的反相及短路:信号线短路经常会造成无声故障,检查起来却非常麻烦,除非一条条信号线拆下来用万用表检测才行,所以焊接线时要特别小心。

5、注意信号线的长度:在连接设备时,要尽量采用较短的信号线,一来节约成本,二来减少线阻和干扰。正常情况下,采用平衡传输方式的信号线长可以到 300米左右,而非平衡线则不能做远距离传输。

6、注意设备的电平:如果设备后面板上有+4和-10或-20电平开关转换时,正 常情况下我们要放在+4位置,这样才是标准电平。

7、注意直通:很多设备都有一个直通(Bypass)键,直通时该设备一般就不起作用了,所以我们要注意检查这个按键,要不如果我们让压限器直通不起作用 了,那压限器后面的设备就失去了保护的作用。

8、小心误操作:由于设备多、按键多,所以往往容易发生误操作,比如:有一些电子分频器上有一个“×10”的按钮,大家注意不要轻易按下它。例如我们的分频点调整在200Hz的话,按下此按钮200 × 10就变成2000Hz了,因此一定 要避免误操作。

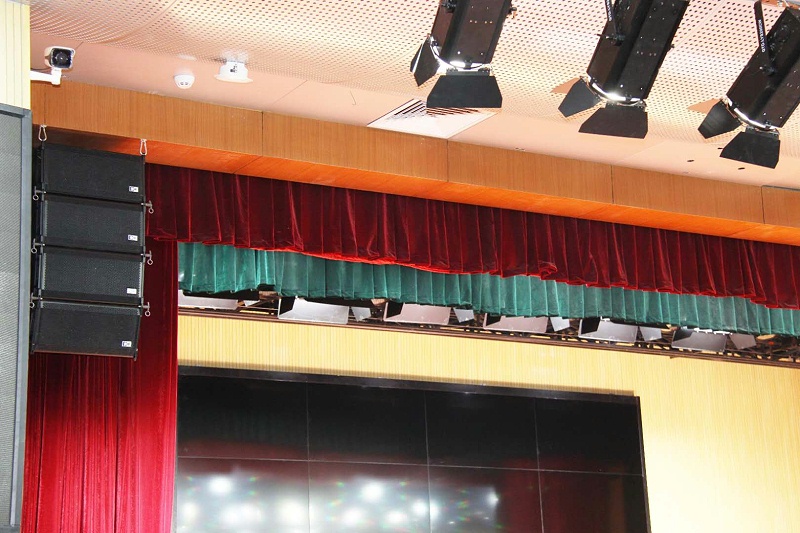

音响设备的连接顺序是什么

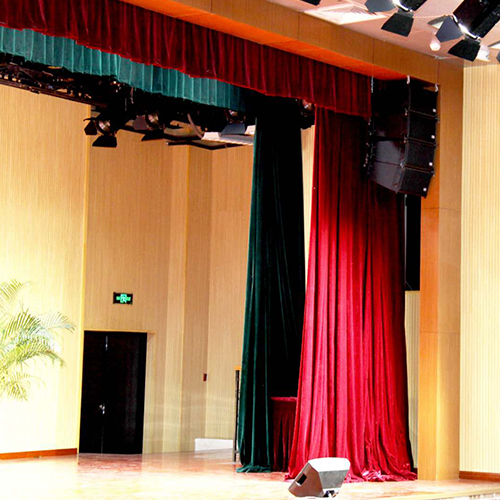

的音响工程的各个系统所包括的设备类型和数量都比较多,各种设备的使用方法以及系统的工作模式都不尽相同,所以系统的设备调试也有所区别,但是由于工程的类型同样也千差万别。我们现在一般是按照使用特点和客户的要求来灵活搭配音响系统,但同样的设备不同的连接方法所产生的音响效果也是不一样的,所以要求我们技术人员要多掌握这方面的知识。音响系统中设备与设备之间要达成联络传输、沟通等,都必须仰赖其连接的工具,这就是线材与接头。
