音频、视频和视听系统互连的优选配接值 GB/T 14197-2012

来源:ZOBO卓邦 发布日期 2022-11-08 浏览:

  因篇幅有限请到资料下载 下载完整文件。

  还可以了解更多关于会议室解决方案、产品和案例 等信息。

  还可以了解更多关于体育场馆解决方案、产品和案例 等信息。

  还可以了解更多关于剧场剧院解决方案、产品和案例 等信息。

  还可以了解更多关于学校教育 解决方案、产品和案例 等信息。


1 范围

  1.1 范围

  本标准规定了音频、视频和视听系统设备模拟信号互连时电的配接值。

  本标准适用于广播和类似用途的音频信号(不含视频信号)。

  本标准不包含IEC 60807-9中描述的使用21针连接器的互连。

  本标准不适用于车载设备的配接值。

  关于数字信号的互连,请参照IEC 60958。

  注:图1中通过图示给出了可能存在的互连和相关的条款。

  1.2 规范性引用文件

  下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其新版本(包括所有的修改单)适用于本文件。

  GB/T 4728(所有部分) 电气简图用图形符号(IEC 60617(所有部分))

  GB/T 5465.2-2000 电气设备用图形符号 第2部分:图形符号(IEC 60417:1973,IDT)

  GB/T 12060.3-2011 声系统设备 第3部分:声频放大器测量方法(IEC 60268-3:2000,IDT)

  GB/T 12060.4-2012 声系统设备 第4部分:传声器测量方法(IEC 60268-4:2004,IDT)

  GB/T 12060.5-2011 声系统设备 第5部分:扬声器主要性能测试方法(IEC 60268-5:2007,IDT)

  GB 17286-2009 电气设备电源特性标记 安全要求(IEC 61293:1994,IDT)

  IEC 60027 电工技术中使用的设备上用的图形符号(Letter symbols to be used in electrical technology)

  IEC 60038:2002 标准电压(Sandard voltages)

  IEC 60050-723:1997 电工词汇(IEV) 第723章:广播:声音,电视,数据(International Electrotechnical Vocabulary-Chapter 723:Broadcasting:Sound.Television,data)

  IEC 60094-2:1994 磁带录放音系统 第2部分:校准带(Magnetic tape sound recording and reproducing systems-Part 2:Calibration tapes)

  IEC 60107-6:1989 电视广播接收机在非标准广播信号条件下的测量方法(Recommended methods of measurement on receivers for television broadcast transmissions-Part 6:Measurements under conditions different from broadcast signal standards)

  IEC 60268-7:1996 声系统设备 第7部分:头戴耳机测量方法(Sound system equipment-Part 7:Headphones and earphones)

  IEC 60268-11:1987 声系统设备 第11部分:声系统设备互连用连接器的应用(Sound system equipment-Part 11:Application of connectors for the interconnection of sound system components)

  IEC 60268-12:1987 广播及类似声系统用连接器的应用(Sound system equipment-Part 12:Application of connectors for broadcast and similar use)

  ISO/IEC 62382-9:1995 信息技术词汇 第9部分:数据通信(Information technology vocabulary-Part 9:Data communication)

  IEC 60807-9:1993频率低于3MHz的矩形连接器 第9部分:环形电视连接器(Rectangular connectors for frequencies below 3MHz-Part 9:Detail specification for a range of peritelevision conectors)

  IEC 60958:1989 数字音频接口((所有部分)Digital audio interface)

  ITU-R BT.470-4:1995 电视系统(Television systems)


2 一般条件和定义

  2.1 一般条件

  除非另作说明,所有电压为均方根值。

  除非另作说明,音频电路阻抗在20Hz~20kHz频率范围内有效。

  2.2 术语和定义

  下列术语和定义适用于本文件。

  2.2.1

  亮度信号 luminance signal

  用于表征电视图像单元亮度的一种电信号。

  [IEV 723-05-570]

  2.2.2

  色度信号 chrominance signal

  协助亮度信号传达色彩信息的一种电信号。该信号实际是由两部分合成的。

  [IEV 723-05-570]

  2.2.3

  Y"信号 Y"signal

  VBS信号 VBS signal

  Y"信号是以下信号的合成信号:

  ——亮度信号;

  ——消隐和同步信号。

  注:Y"信号等同于没有C"信号的合成视频信号(CVBS信号)。

  2.2.4

  色度信号 colour signal

  C"信号 C"signal

  含有色同步信号并调制到载波上的色度信号。

  2.2.5

  消隐信号 blanking signal

  用于控制在扫描周期的特定部分(如回扫期间)抑制图像信息的信号。

  [IEV 723-05-37]

  2.2.6

  同步信号 synchronizing signal

  用于确定发射和接收时扫描进程时间的信号。

  [IEV 723-05-37]

  2.2.7

  复合视频信号 composite video signal

  复合视频消隐同步(CVBS)信号 composite video blanking synchronization or CVBS signal

  复合视频信号由下列信号组成:

  ——亮度信号;

  ——色彩信号;

  ——消隐和同步信号。

  2.2.8

  接口 interface

  两个设备共用的边界,由功能特性、一般物理连接特性、信号特性和其他适当的特性决定。

  [GB/T 5271.9-2001]

  2.2.9

  小输出电压 minimum output voltage

  在某设备的额定负载阻抗上测得的电压,它与信噪比限定的小输入信号有关。

  2.2.10

  大输出电压 maximum output voltage

  在某设备的额定负载阻抗上测得的电压,它与非线性限定的大输入信号有关。

  2.2.11

  额定源阻抗 rated source impedance

  由制造商规定的、给设备提供信号的信号源的内阻抗。除非另外说明,额定源阻抗假定为恒定纯阻。

  注1:实际上,制造商也可以给出其认为可以容忍的源阻抗的范围。

  注2:倘若规定了额定(失真限制的)输出电压和/或功率,也可以规定与之相应的多个额定源阻抗值或额定源阻抗值的范围。

  2.2.12

  输入阻抗 input impedance

  在设备输入端和相应的回路端之间测量得到的阻抗。

  2.2.13

  额定源电动势 rated source e.m.f.

  由制造商规定的,当与额定源阻抗串联到输入端时,各控制器置于适当位置,在额定负载上能给出额定失真限制的输出电压的电动势。

  2.2.14

  额定输出电压对应的小源电动势 minimum source e.m.f. for rated output voltage

  当与额定源阻抗串联到输入端时,在音量控制器置于大增益设置、音调控制器置于额定条件规定的位置,在额定负载上能给出额定失真限制的输出电压的电动势。

  2.2.15

  额定负载阻抗 rated load impedance

  由制造商确定的,测量时连接的输出端的阻抗。除非制造商有其他特殊说明,额定负载阻抗应假定为恒定纯阻。

  注:倘若规定了额定(失真限制的)输出电压和/或功率,也可以规定与之相应的多个额定负载阻抗值或额定负载阻抗值的范围。

  2.2.16

  输出源阻抗 output source impedance

  规定条件下在输出端和其相应的回路端之间测得的内阻抗。

  2.2.17

  额定输出电压 rated output voltage

  由制造商确定的,在设备的额定负载阻抗上测得的电压。

  2.2.18

  过载源电动势 overload souree e.m.f.

  设备在额定条件下、音量控制器置于适当位置时,能够在不超出额定总谐波失真条件下,提供比额定失真限制的输出电压低10dB的输出电压的大源电动势。


3 电源

  3.1 交流电源电压和频率

  交流电源电压和频率见IEC 60038:2002。

  对于特殊用途,例如船载和机载,采用其他电压和/或频率及其允差,须经制造商与用户协商同意。

  3.2 直流电源电压

  直流电源电压和允差在表1中给出。在给出的限电压下,设备应能工作,但是不需要满足全部指标。

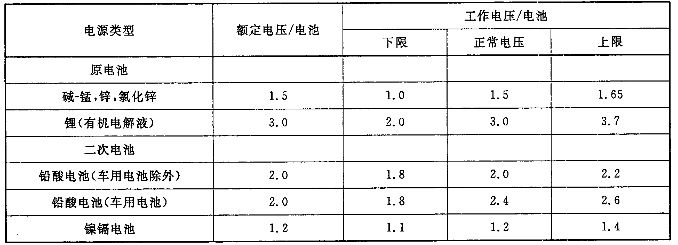

  表1 直流电源电压和允差 单位为伏特


音频、视频和视听系统互连的优选配接值 GB/T 14197-2012

  3.3 传声器馈电电源

  见7.3、7.4和7.5


4 互连

  4.1 连接

  信号电缆应具有合适的电性能,以允许信号在系统各部分之间传递而没有不可接受的损耗。

  注:不可接受的损耗程度取决于系统的规范和其他标准(如那些考虑了电磁兼容性的)要求。

  4.1.1 电缆特性

  必须考虑下列电缆特性。

  4.1.1.1 导线电阻

  与扬声器连接时导线的电阻小于负载阻抗的百分之一通常是可以接受的。在其他应用情况下,小于负载阻抗值的十分之一是可以接受的。

  注:因此可能要求长电缆导线的横截面积比短电缆的大。

  4.1.1.2 绝缘阻抗

  50MΩ的绝缘阻抗通常是可以接受的。

  4.1.1.3 导线的电感

  这通常仅对于非常长的电缆是重要的。

  由于可接受值的变化范围很大,难以给出一般性指导。在没有特殊要求的情况下,感抗不应超过负载在高工作频率时的负载阻抗的三分之一。

  注1:绝缘单芯导线(此类用途的电缆通常具有典型的长度/直径比)的电感大约为2μH/m.

  注2:该要求可确保在高工作频率时衰减约小于1dB。

  4.1.1.4 导线间的电容

  由于可接受值的变化范围很大,难以给出一般性指导。对于传输不同音频信号的导线,在没有特殊要求的情况下,其容抗应超过在高工作频率时的负载阻抗的1000倍。

  注:该要求可确保当两个导线传输的信号大小相近时其相对串音约为-60dB。

  4.1.1.5 由导线到屏蔽层的电容

  由于可接受值的变化范围很大,难以给出一般性指导。在没有特殊要求的情况下,其容抗应超过在高工作频率下源阻抗值的3倍。

  注:该要求确保在高工作频率的衰减约小于1dB。

  4.1.1.6 特性阻抗

  这通常仅对高频信号(如IEC 60958所对应的数字信号)来说是重要的。

  4.1.1.7 屏蔽层的连续性

  在某些应用场合,屏蔽层必须接至电缆两端的连接器上。在其他场合(如回路电流),屏蔽层只需连接到电缆的一端。电缆和连接器组合好应标明应用于哪种特殊情况。

  信号电缆和连接器的屏蔽层不应当用作预防偶然的电脉冲的安全接地防护手段。

  4.1.1.8 屏蔽层的有效性

  使用屏蔽层是为了降低电磁干扰所产生的有害的影响。比如:

  a) 降低同一电缆不同导线之间的串音;

  b) 降低来自电缆的有害信号的发射;

  c) 保持经电缆输入的外部信号的抗扰度。

  注:这些特性是相关的,仅在一个方面有良好的性能并不能保证在另一个方面也有良好的性能。

  4.2 导线

  系统内使用的导线,应按照1.2给出的引用标准。


5 标志和标志用符号

  5.1 标志

  终端和控制器的标志应充分地给出关于其功能、特性和性的信息。

  标志必须配合用户手册所给的信息使用户可以足够地调整控制器并确定其位置。

  5.2 标志用符号

  标志用符号宜由字符、符号、数字和颜色等上可以理解的记号组成。按照IEC 60027,GB/T 5465.2-2000,CB/T 4728和GB 17285-2009。

  没有包含于上述标准中的标志用符号必须在用户手册上详细说明。


6 电配接值

  6.1 一般用途的输入/输出

  在设备的设计中为了保持大的使用灵活性及兼容性,所有一般用途的设备的输入和源设备的输出应具有相同的规范,即称为“一般用途的输入/输出”。

  为了简化操作,制造商可以有选择志出一部分或全部用途的输入/输出,例如标志出调谐器、磁带录音机或辅助输入的音频信号的一般用途输入/输出,但所有这些输入/输出的特性应完全一致。
