演播厅音响设备系统设计研究
演播厅音响设备系统设计研究

文章详情:

随着经济的快速发展以及电子技术的不断进步,电视发展日益变化,广大观众的审美观及欣赏水平也逐步改变及提高。电视播出的节目,应适应全国广大观众的需要,以正确引导大众的审美艺术。演播厅的音响扩声与歌舞厅及场馆的扩声不同,主要区别在于其是以电视机前的所有观众为主要服务对象。而演播厅中音响设备系统的设计......

内容详情 / Details of the content

随着经济的快速发展以及电子技术的不断进步,电视发展日益变化,广大观众的审美观及欣赏水平也逐步改变及提高。电视播出的节目,应适应全国广大观众的需要,以正确引导大众的审美艺术。演播厅的音响扩声与歌舞厅及场馆的扩声不同,主要区别在于其是以电视机前的所有观众为主要服务对象。而演播厅中音响设备系统的设计,又是一项复杂精致的工作,其涉及电力、传输、建声及电声等方面的相关知识。

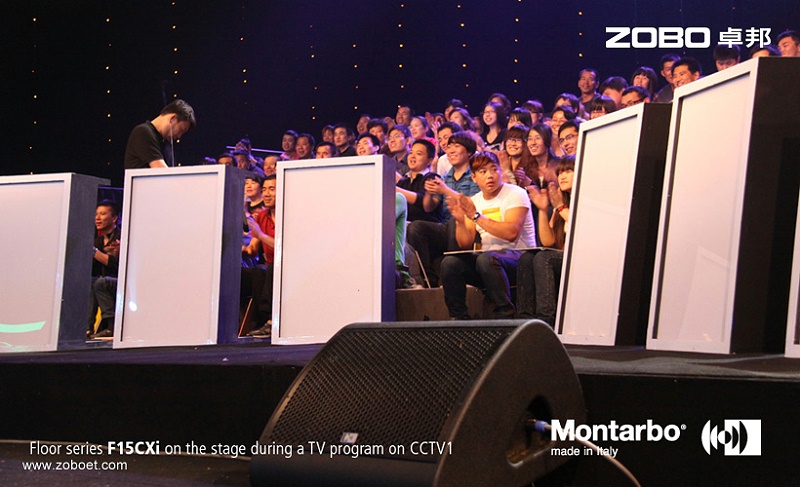

电视台演播室音响

一、演播厅音响设备系统的构成

演播厅的音响设备系统由多个部分构成,主要包括调音台、音源设备、周边设备、监听部分以及扩声部分等。其中调音台,是整个音响设备系统的关键装置,其能将不同的音频信号进行分配、处理及传送。在专业的录音及扩声系统中,均是以调音台作为中心设备,将各种输出设备、音源设备以及信号处理设备等进行连接,以完成演播厅的录音及扩音工作。其次,音源设备:电视节目的音源种类繁多,加上演出人员的水平参差不齐,对此,DVD、CD、MD、数字录音机以及卡座等各种音源设备缺一不可。为满足各种节目的需求,也应配置不同类型的话筒。如,在乐队拾音中选用动圈话筒;在知识竞答等语言节目中选用鹅颈话筒。另外,为满足主持人、小品及歌舞的需要,还需配置适当的无线话筒,包括无线的手持话筒、无线的领夹话筒;第三,监听部分,选用2只普通的监听扬声器作为音响左右声道的监听;第四,周边设备,采用适当的周边设备,能准确调整音响的声音,从而使现场起到良好的声效;第五,扩声部分,扩声系统由扬声器与功率放大器构成。在音响设备系统中,扬声器占据着重要的地位, 因此,配置时应选用音质好、质素高的扬声器,以确保取得良好的音质效果。

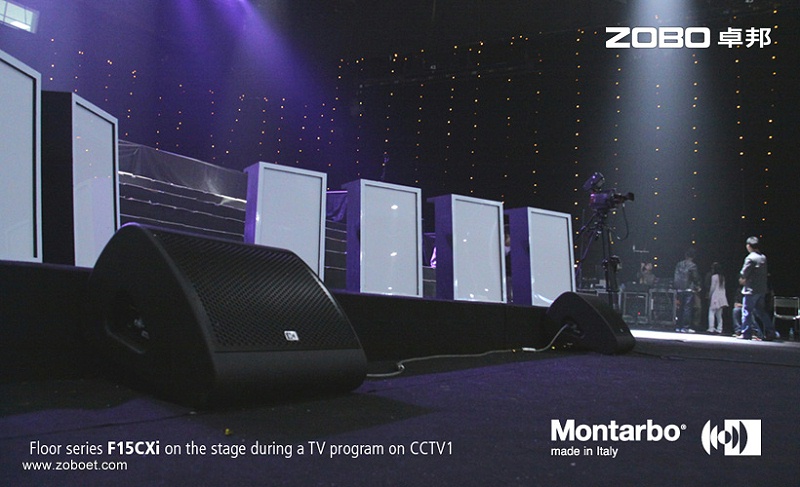

电视台演播室音响1

二、音响设备系统设计的思路及原则

根据演播厅的实际情况,要求设计的音响设备系统应具备:稳定性好、功能多、操作简单以及适用各种节目制作及直播等优点。以现场扩声作为设备装置的重点,根据系统的特征选取高端的设备装置。此外,设计系统时,应考虑系统的应急处理工作,以防发生意外情况时,能及时便捷的处理。根据演播厅的具体需要,确定科学合理的设计原则。为设计一套技术先进、功能齐全、性能稳定以及便于使用的音响设备系统,在设计的过程中,应遵循以下原则:首先,先进性的原则:选用先进、开放的体系结构作为系统的结构,使整个系统能充分体现当代技术的发展水平;其次,实用性的原则:设计的系统,应能满足现实工作的需要,并且在满足需要的同时,还能便于操作、维护及管理;第三,可扩展性的原则:在设计的过程中,应为系统的升级保留空间。第四,经济性的原则:在确保系统质量的基础上,利用最低的成本以设计出最佳的系统。第五,可靠性的原则:由于系统在使用的过程中,具有一定的特殊性。对此,设计时,应确保其能长时间的稳定运行。

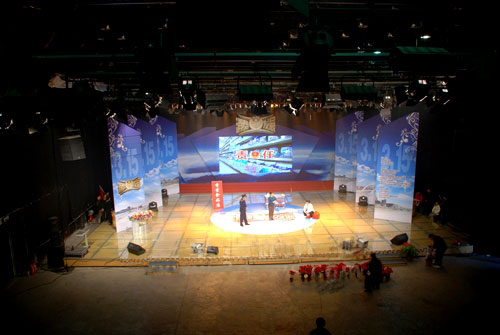

电视台演播室音响

三、演播厅音响设备系统的相关设计

1、无线信号屏蔽的设计

当代社会具有较多发达的无线设备,为确保演播厅内不受外部种种无线信号的干扰,从而保证演播厅内各种无线设备的正常运行。应做到以下几个方面:第一,对演播厅的前后、左右以及顶部等五个部位进行金属性的物理屏蔽。第二,在演播厅内装设多频点的手机信号屏蔽设备,以防现场所有观众的手机铃声传播至观众区的拾音话筒。唯有通过这些方法,才能保证电视节目在播出的过程中,不受到各种外界无线信号的干扰,从而确保演播厅中音响设备系统的音质效果。

2、电源及抗干扰的设计

充足、干净及稳定的电源,有助于扩声系统的音质效果,直接影响着扩声系统的效率及信噪比。为防止节能灯、电梯等应用触发电路的设备,对演播厅音响设备系统的电源纯净度及动态造成干扰,可通过以下方法:首先,为音响设备系统选用独立专线的供电,以保证充足的容量及配备滤波设备,尽量避免电源对音响设备系统的干扰;其次,抗干扰作为扩声系统中的重要环节,对演播厅中的电源实施3相6线制,在3相5线制的基础上加用专门的信号接地。将音响设备系统的全部设备,通过心型的形式进行接地,以减少各种设备的连线与连接方法的影响。与此同时,一律采用具有输出接口、平衡输入的系统设备,以有效减少前后级的设备由于地阻抗与电平差异而发生的自耦干扰;第三,装置一套不间断的电源系统,作为扩声系统运用的后备电源,以防电源贸然中断。

3、音响设备系统的连接

话筒接收的观众席的声音以及舞台信号,通过舞台两边的接线箱传输至调音台后,由各个编组分别传输至不同的输出通道:其中,编组1、2的信号经过反馈抑制器以及均衡器的综合调整后,传输至电子分频器,进而将信号分离成中高音与低音的信号,这两种信号则由功率放大器传输至中高音的音箱与超低音的音箱中,以此作为现场的扩声。编组3、4的信号传输至返送处理器后,由功率放大器传输至返送的音箱中,作为演员均匀、真实以及合适声压的返听信号。编组5、6的信号则传输至监听音箱中,以此作为调音师调整各路输入信号的音质及幅度,从而确保现场声效的均衡、真实及饱满。编组7、8的信号被返送至音源设备中,能有效录制调音台上的输出信号,并且通过此项功能,可将现场的所有演出节目依照顺序进行串编。录音时,通过调整各个音源的音频特性,促使音源的输出归为一致,不仅有效降低了录制节目中放音错误的几率,而且显著减少演播厅中音源的种类,大大降低了现场声音的复杂性。主输出通过音分分别传输至转播车及中心机房,作为现场节目录制与直播的备用之需。各种输入信号经过辅助输出后,传输至外围效果的处理器,再返送至调音台,以获得风格不同的音质,从而为调音师提供宽敞的创作空间。各种输入信号通过跳线盘与调音台连接后,便于各路输入信号的串接,并且根据需要,实时调控及切换系统。

四、结论

总而言之,演播厅的音响设备系统与歌舞厅、场馆等其他场所的音响设备系统有所差别,其具有一定的独特性。其所播出节目的质量好坏,取决于音响设备系统的音质效果。对此,科学合理的设计演播厅的音响设备系统及其关键。为保证演播厅的音响设备系统具有更高的性能,在满足使用要求的条件下,还要配置性价比较高的设备装置。加强重视演播厅中音响设备系统各种设备装置的设计,做好演播厅各方面的抗干扰工作,以保证音响设备系统的声音效果,从而满足各种节目的需求。
