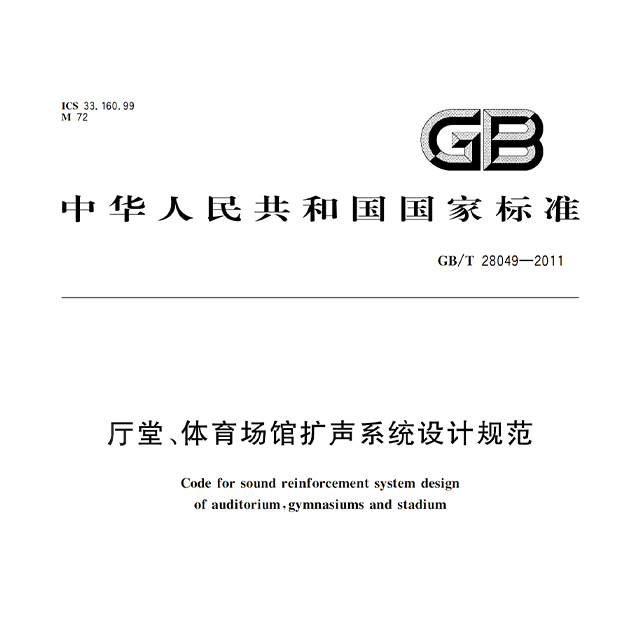

厅堂、体育场馆扩声系统设计规范GB/T28049—2011
厅堂、体育场馆扩声系统设计规范GB/T28049—2011

文章详情:1范围本标准规定了各类厅堂、体育场馆扩声系统的设计方法。本标准适用于各类厅堂、体育场馆中相对固定安装的扩声系统设计。其他装有固定安装扩声系统的场所可参照执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本

内容详情 / Details of the content

1 范围

  本标准规定了各类厅堂 、体育场馆扩声系统的设计方法 。

  本标准适用于各类厅堂 、体育场馆中相对固定安装的扩声系统设计 。其他装有固定安装扩声系统 的场所可参照执行 。

2 规范性引用文件

  下列文件对于本文件的应用是必不可少的 。凡是注 日期的引用文件 ,仅注 日期的版本适用于本文 件 。凡是不注日期的引用文件 ,其最新版本(包括所有的修改单)适用于本文件 。

  GB/T 4959 厅堂扩声特性测量方法

  GB/T 14197— 1993 声系统设备互连的优选配接值(eqv IEC 60268-15:1982)

  GB/T 14198— 1993 传声器通用技术条件

  GB/T 15381— 1994 会议系统电及音频的性能要求(eqv IEC 60914:1988)

  GB/T 50356— 2005 剧场 、电影院和多用途礼堂建筑声学设计规范

  JGJ/T 131— 2000 体育馆声学设计及测量规程

3 术语和定义

  下列术语和定义适用于本文件 。

3. 1

  厅堂 auditorium

  以观演和会议为主要使用功能的建筑 ,包括剧场 、音乐厅 、歌剧院 、多用途厅堂 、会议厅等 。

3. 2

  体育场馆 gymnasiums and stadium

  主要供体育竞赛及其他活动使用的室内外场所 。

3. 3

  扩声系统 sound reinforcement system

  扩声系统包括系统中的设备和声场环境 。 主要过程为 :将声源信号转换为电信号 ,经放大 、处理 、传 输 ,再还原于所服务的声场环境 ;主要组成部分包括 :传声器 、声源设备 、调音台 、信号处理器 、声频功率 放大器和扬声器系统等 。

3. 4

  最大声压级 maximum sound presure level

  扩声系统完成调试后 , 听众区各测量点产生的稳态最大声压级的平均值 。最大声压级可以用规定 峰值因数测试信号的有效值声压级 、峰值声压级或准峰值声压级表示 。

3. 5

  最高可用增益状态 maximum available gain state

  扩声系统在声反馈自激临界状态时的增益减去 6 dB时的增益 。

3. 6

  传输频率特性 transmision frequency response

  扩声系统在稳定工作状态下 , 听众区内各测量点稳态声压级的平均值相对于扩声设备输入端的电 平的幅频响应 。

3. 7

  传声增益 transmision gain

  扩声系统在最高可用增益状态时 , 听众区内各测量点稳态声压级平均值与扩声系统传声器处稳态

  声压级的差值 。

  注 : 单位为分贝(dB) 。

3. 8

  声场不均匀度 sound distribution

  听众区内各测量点的稳态声压级的最大差值 。

  注 : 单位为分贝(dB) 。

3. 9

  声反馈 acoustical fedback

  扩声系统中的扬声器系统放出的部分声能反馈到传声器的效应 。

3. 10

  系统总噪声级 system total noise level

  扩声系统达最高可用增益 , 听众区各测量点由扩声系统所产生的各频带的噪声声压级(扣除环境背 景噪声影响)平均值 , 以 NR-曲线评价 。

3. 11

  总噪声级 total noise level

  扩声系统达最高可用增益 ,无有用声信号输入时 , 听众区各测量点噪声声压级的平均值 , 以 NR-曲 线评价 。

3. 12

  早后期声能比 early-to-late ariving sound energy ratio

  扬声器系统发出猝发声衰变过程中 ,厅堂内各测量点在规定时间(如 80ms) 以内声能与规定时间

  (如 80ms)以后的声能之比 ;取其比值的以 10为底的对数再乘以 10。

  注 : 单位为分贝(dB) 。

厅堂、体育场馆扩声系统设计规范GB/T28049—2011

  式中 :

  p(t) — 瞬时声压 ,单位为帕(Pa) ;

τ — 规定时间 。

3. 13

  语言传输指数 spech transmision index;STI

  一个物理量 ,且表示与可懂度有关的语言传输质量 。

  STI是由调制转移函数(MTF)导出的评价语言可懂度的客观参量 。从 MTF到 STI的最主要概念 是 ,将调制指数的作用以表观信噪比来解释 ,采用加全平均求出平均表观信噪比 ,经归 一 化后导出语言 传输指数 。

3. 14

  房间声学语言传输指数 rom acousticsspech transmision index;RASTI

  语言传输指数法(STI法)在某些条件下的一 种简化形式,用来测定不使用扩声系统条件下人与人 之间直接通话时与可懂度有关的语言传输质量 。RASTI计入了噪声干扰和时域失真(回 声、混 响) 的 影响 。

3. 15

  扩声系统语言传输指数 spech transmision index forpublic addressystems;STIPA

  语言传输指数法(STI法)在某些条件下的一 种简化形式,适用于评价包括扩声系统的房间声学的 语言传输质量 。它受包括扩声系统的房间声学失真的影响 。

3. 16

  临界距离 critical distance

  在指定的方向上,直达声均方根声压等于混响生均方根声压处离开声源的声中心的距离 。

3. 17

  数字信号处理 digital signal procesing;DSP

  用数字技术对信号进行采集、存储、传输、变换等的方法和技术 。

3. 18

  调音控制工作位置 mixing control position

  工位 control position

  操作人员的工作位置,泛指扩声控制室、现场调音位和监听调音位等 。

4 设计条件与要求

4. 1 设计条件

  4. 1. 1 建筑设计图纸和相关文件资料齐全 。

  4. 1. 2 设计单位应具备专业设计能力及国家有关部门颁发的设计资质 。

4. 2 设计要求

  4. 2. 1 扩声系统设计应与土建及其他相关专业工种设计协调同步进行 。

  4. 2. 2 扩声系统设计应与建筑声学设计密切配合,建声设计时,应将扩声系统的扬声器系统位置作为 主要声源点之一 。具体设计方法按 GB/T 50356— 2005等规定执行 。

  4. 2. 3 扩声系统的设计可以采用先进的技术作为辅助设计,但应给出分析结果的适用范围 。

  4. 2. 4 扩声系统的声学特性指标应满足本标准的要求 。

  4. 2. 5 扩声系统的设计应遵循先进、可靠、实用以及兼容等原则 。

  4. 2. 6 扩声系统设计应提供完整的图纸及说明文件 。包括:系统原理方框图、设备布置图、管线图、设 备选型和配置单、接线图以及声场计算书 。

  4. 2. 7 扩声系统不应对服务区以外的区域造成噪声污染 。

5 扩声系统的组成

  扩声系统由多项子系统组成,见附录 A。
