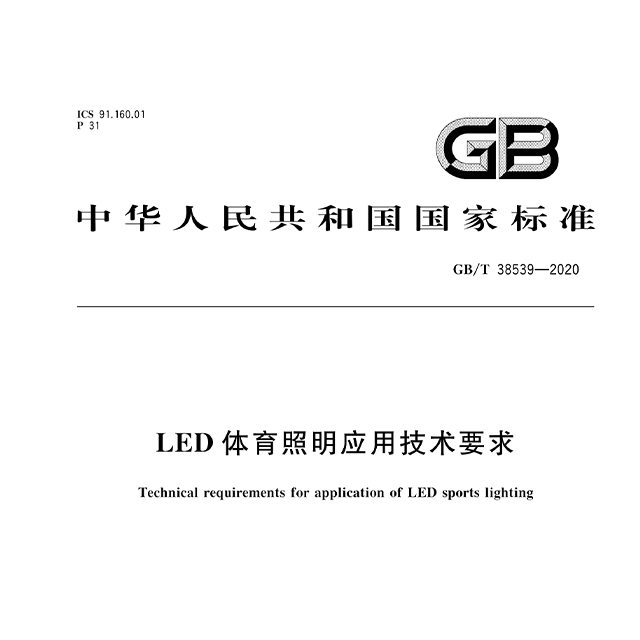

LED体育照明应用技术要求GBT 38539-2020
LED体育照明应用技术要求GBT 38539-2020

文章详情:1范围本标准规定了体育场馆照明用LED的术语和定义、一般要求、规格分类要求及灯具、驱动电源和照明控制系统性能要求。本标准适用于体育场馆场地及观众席照明用LED的灯具、驱动电源和照明控制系统及其应用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。

内容详情 / Details of the content

1 范围

  本标准规定了体育场 照明用LED的术语和定义、一般要求、规格分类要求及灯具、驱动电源和照明控制系统性能要求。

  本标准适用于体育场馆场地及观众席照明用LED的灯具、驱动电源和照明控制系统及其应用。

2 规范性引用文件

  下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其新版本(包括所有的修改单)适用于本文件。

  GB7000.1 灯具 第1部分:一般要求与试验

  GB7000.7 投光灯具安全要求

  GB7000.218 灯具 第2-18部分:特殊要求 游泳池和类似场所用灯具

  GB/T7921—2008 均匀色空间和色差公式

  GB/T9254 信息技术设备的无线电骚扰限值和测量方法

  GB17625.1—2012 电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16A)

  GB/T17626.5—2019 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

  GB/T17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法

  GB/T18595 一般照明用设备电磁兼容抗扰度要求

  GB19510.1 灯的控制装置 第1部分:一般要求和安全要求

  GB19510.14 灯的控制装置 第14部分:LED模块用直流或交流电子控制装置的特殊要求

  JGJ/T119 建筑照明术语标准

  JGJ153 体育场馆照明设计及检测标准

3 术语和定义

  JGJ/T119界定的以及下列术语和定义适用于本文件。为了便于使用,以下重复列出了JGJ/T119中的某些术语和定义。

  3.1

  (LED照明)驱动电源 driver (for LED lighting)把电源供应转换为特定的电压电流以驱动LED发光的电源转换器。

  注:按输出类型可分为恒流型驱动电源和恒压型驱动电源。

  3.2

  (LED)投光灯具 (LED)projector

  利用反射或折射的方式在限定立体角内获得高光强的灯具。

  3.3

  超高清电视转播 ultra high definition television; UHDTV

  采用超高清电视技术完成节目的现场拍摄、制作、传输与播出。

  注:超高清电视通过提供比高清电视更宽的视场来增强视觉体验,具有高清晰度、宽色域和高动态范围的特点。

  3.4

  光束角 beam angle

  在给定平面上,以极坐标表示的发光强度曲线的两矢径间所夹的角度,该矢径的发光强度值通常等于10%或50%的发光强度大值。

  [JGJ/T119—2008,定义5.3.4]

  3.5

  眩光 glare

  由于视野中的亮度分布或亮度范围的不适宜,或存在的对比,以致引起不舒适感觉或降低观察细部或目标能力的视觉现象。

  [JGJ/T119—2008,定义2.2.17]

  3.6

  显色指数 colour rendering index

  光源显色性的度量。以被测光源下物体颜色和参照光源下物体颜色的相符合程度来表示。

  [JGJ/T119—2008,定义2.3.28]

  3.6.1

  一般显色指数 general colour rendering index

  光源对照明委员会(CIE)规定的第1~8种标准颜色样品显色指数的平均值。

  3.6.2

  特殊显色指数 special colour rendering index

  光源对照明委员会(CIE)选定的第9~15种标准颜色样品的显色指数。

  注:本标准中犚9 指光源对照明委员会(CIE)选定的第9种标准颜色样品的显色指数。

  3.7

  色温 colour temperature

  当光源的色品与某一温度下黑体的色品相同时,该黑体的温度为此光源的色温。色温用来表述一种照明呈现多暖(红)或多冷(蓝)的感受或表观感觉。

  [JGJ/T119—2008,定义2.3.21]

  3.8

  相关色温correlated colour temperature

  当光源的色品点不在黑体轨迹上时,光源的色品与某一温度下黑体的色品接近时,该黑体的温度为此光源的相关色温。

  [JGJ/T119—2008,定义2.3.22]

  3.9

  色容差 chromaticity tolerances

  表征一批光源中各光源与光源额定色品的偏离,用颜色匹配标准偏差SDCM 表示。

  3.10

  色品 chromaticity

  用照明委员会(CIE)标准色度系统所表示的颜色性质。由色品坐标定义的色性质。

  [JGJ/T119—2008,定义2.3.18]

  3.11

  色品坐标 chromaticity coordinates

  每个三值与其总和之比。

  注:在X、Y、Z 色度系统中,由三值可算出色品坐标x、y、z。

  3.12

  灯具效能 luminous efficacy of a luminaire

  在规定的使用条件下,LED灯具发出的总光通量与输入的功率之商。

  注:单位为流明每瓦特(lm/W)。

  3.13

  频闪比 percent flicker

  在某一频率下,输出光通大值与小值之差比输出光通大值与小值之和。

  注:频闪比用百分比表示。

  3.14

  光通量维持率 luminous flux maintenance

  灯在规定条件下,按给定时间点燃后的光通量与其初始光通量之比。

  [JGJ/T119—2008,定义4.3.7]

  3.15

  (LED灯具的)寿命 life time (of a LED luminaire)

  标准测试条件下LED 灯具保持正常燃点,且光通量维持率衰减到70%时的累积燃点时间。

  3.16

  灯具损坏率 failure rate of luminaires

  灯具自安装使用后输出光通低于初始光通70%或无法正常使用的累计数量与该型号灯具安装数量之比。

  3.17

  谐波 harmonic wave

  对供电系统一个周期性非正弦电量进行傅里叶级数分解中次数大于系统基波频率的分量。

  3.18

  电压总谐波畸变率 total harmonic distortion of voltage

  电压所有谐波分量有效值与基波分量有效值之比。

  3.19

  电流总谐波畸变率 total harmonic distortion of current

  电流所有谐波分量有效值与基波分量有效值之比。

  3.20

  过冲幅度 overshoot amplitude

  输出电压或电流超过标称值的大瞬时幅度。

  注:过冲是指由某一影响量瞬间变化而引起输出直流电压或电流超过标称值的现象。

  3.21

  差模电压 differential mode voltage

  一组规定的带电导体中任意两根之间的电压。

  3.22

  共模电压 common mode voltage

  每个导体与规定参考点(通常是地或机壳)之间的相电压的平均值。

  3.23

  驱动电源失效率 failure rate of driver

  驱动电源工作1000h后发生失效的比例。

  3.24

  智能照明控制系统 smart lighting control system

  利用计算机、网络通信、自动控制等技术,通过对环境信息和用户需求进行分析和处理,实施特定的控制策略,对照明系统进行整体控制和管理,以达到预期照明效果的控制系统。

  注:通常由控制管理设备、输入设备、输出设备和通信网络等组成。

  3.25

  电视转播颜色复现指数 television lighting consistency index;TLCI

  光源对电视转播颜色复现质量影响的度量。以被测光源下电视转播颜色和参照光源下电视转播颜色的相符合程度来表示。

  3.26

  眩光指数 glare rating

  眩光值

  GR

  用于度量室外体育场(或室内体育馆)和其他室外场地照明装置对人眼引起不舒适感主观反应的心理物理量。

  3.27

  均匀度梯度 uniformity gradient

  照度水平在网格点间变化程度的度量。以某一网格点及其相邻网格点在规定距离的照度差与该网格点照度之比的大值来表示。

4 一般要求

  4.1 LED灯具应用于体育场馆照明时应符合JGJ153的相关规定。

  4.2 LED灯具应用于重大比赛照明时,还应符合相关体育组织和机构的技术要求。

  4.3 LED照明系统应符合安全可靠、技术、经济合理、节能环保和维护方便的规定。

  4.4 LED驱动电源和LED高天棚灯具应符合CCC认证的规定。


  因篇幅有限请到资料下载 下载完整文件。
