ZOBO卓邦PRS音响打造河南省第十三届运动会开幕式扩声系统

来源:ZOBO卓邦 发布日期 2018-09-14 浏览:

2018年9月12日晚上,在河南人民满怀豪情,争做出彩河南人,纪念改革开放40周年的喜庆日子里,河南省第十三届运动会在周口市体育场隆重开幕,河南省省委书记国生等众多河南省委常委,省政协,周口市领导出席运动会开幕式。省运会组委会主任、周口市市长丁福浩主持开幕仪式。

河南省十三届运动会照片视频开幕式

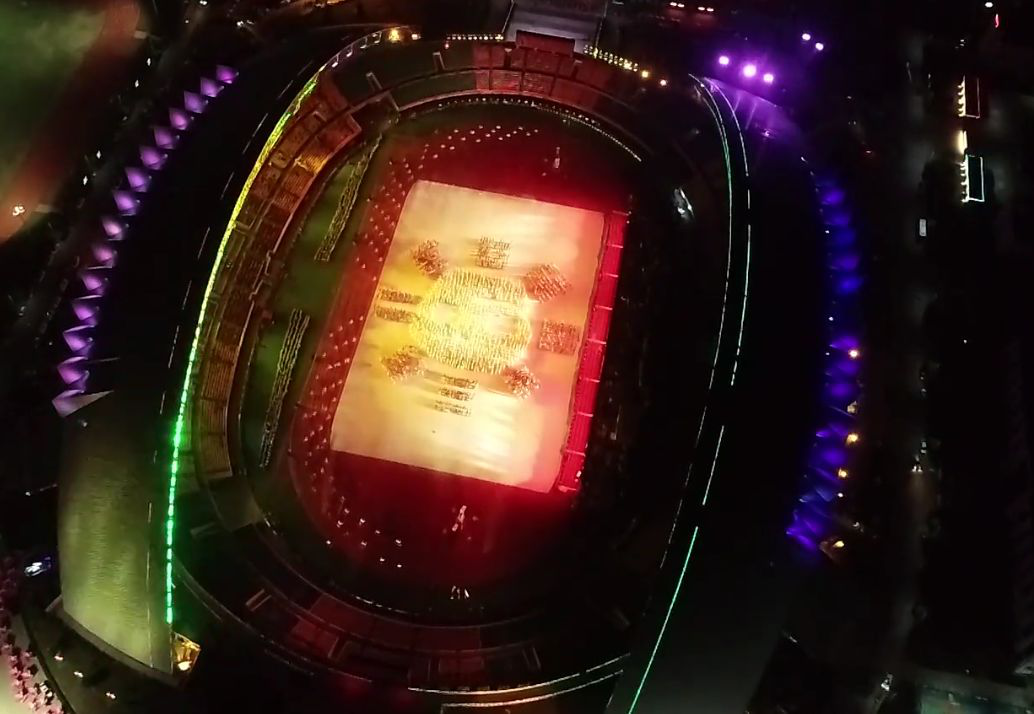

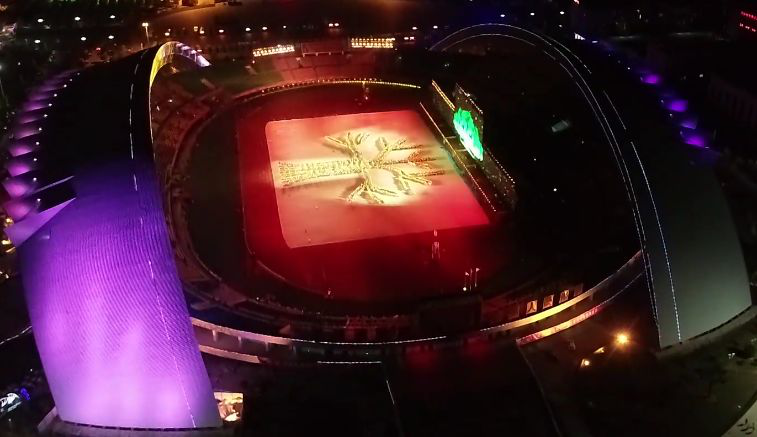

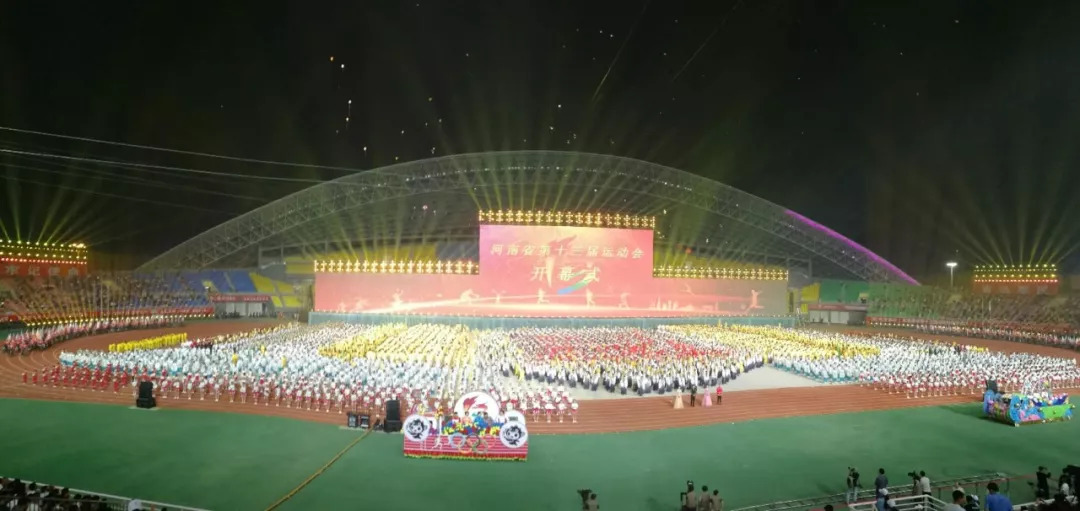

河南省第十三届运动会在周口市体育隆重开幕

    伴随着高昂优美的旋律,仪仗队护拥着、河南省运动会会旗和河南省第十三届运动会会旗进入体育场。运动员、裁判员、省直机关代表团、学校组代表团、18个市代表团和省直管县(市)代表团精彩亮相,全场观众用热烈的掌声欢迎来自全省各地、各行各业运动健儿。


    入场式完毕,全场起立,奏唱人民共和国。在雄壮的声中,五星红旗冉冉升起,高高飘扬。

   随后,中共河南省委书记国生宣布河南省第十三届运动会开幕。一时间,整个会场沸腾起来,彩旗挥动,欢呼声经久不息。运动员、教练员和裁判员代表分别郑重宣誓:遵守各项竞赛规则、规程,公平竞争、公正执裁,保证本届运动会各项比赛顺利进行。

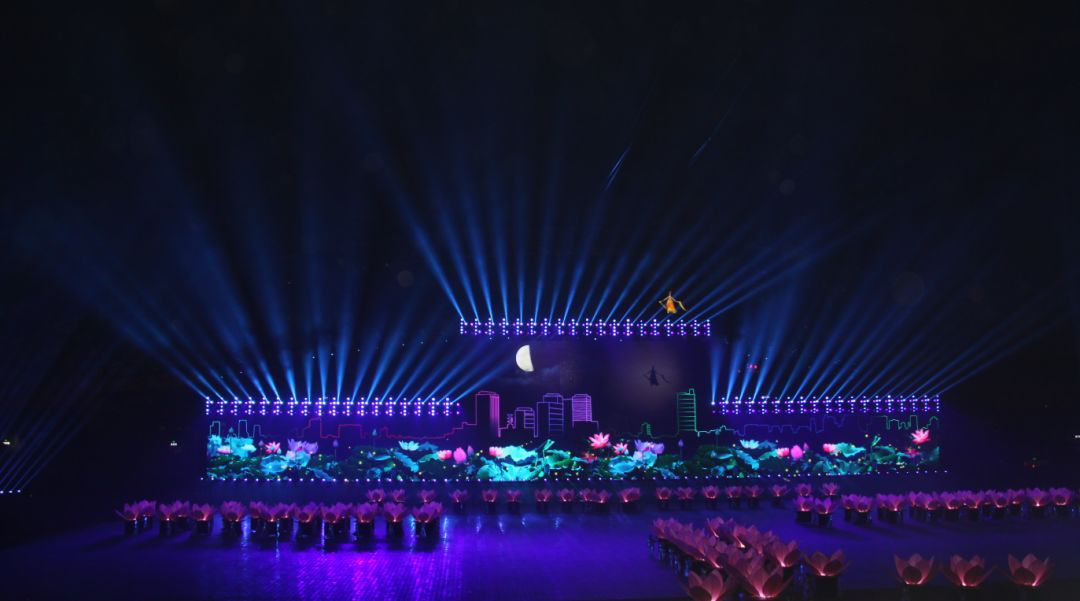

    开幕式后,举行了以《健康河南  出彩中原》为主题的文体表演。整场开幕式文艺演出分为五大部分——序幕《宛丘之上》,呈现的是伏羲氏迁居宛丘之上、肇始华夏文明的故事,有2100人参加此篇章的表演;篇章《大道》,展示了"根深叶茂"、"万姓同根"、"上善若水"等文化元素和故事;篇章《幸福家园》,1900名演艺人员将带我们走进 "三川水舞"、"麦浪金波"、"花开四季"的世界;第三篇章《出彩中原》,表演者将组成一个"五环",寓意着更高、更快、更强的体育精神激励着每一个热爱体育的人不停的攀登;尾声《启航新时代》,现场的方阵将迅速变换出周口港、河南地图、货轮、飞机等图形,寓意随着""建设的实施,河南周口即将腾飞。开幕式整个文体表演,应用高科技把河南文化元素进行现代“包装”,通过影像与现场的表演巧妙结合,运用现代高科技把河南周口久负盛名的羲皇、老子、龙文化,姓氏、道家等文化元素进行现代“包装”,描绘着“奋斗”的昂扬之姿,“幸福”的生活图景,踏着新时代的鼓点,合着高质量发展的节拍,开启中原更加出彩的新征程。

04

05resource/images/1e521f987e4a47a6a5deee4d0ece5dd1_2.png

08

07

09

10

男中音歌唱家杨洪基老师

12

▲乒乓球大满贯邓亚萍与奥运

d222e96f075f4c79ad5ffb20696ea8a3_54

▲乒乓球大满贯邓亚萍与奥运

14

▲河南感动中国人物

    如此震撼的声音效果,由ZOBO卓邦PRS音响品牌助力打造,在晚会结束后,小编特意采访卓邦技术总监,河南省第十三届运动会开闭幕式音响总设计师刘伟,解析开幕式PRS音响系统实施方案。

17

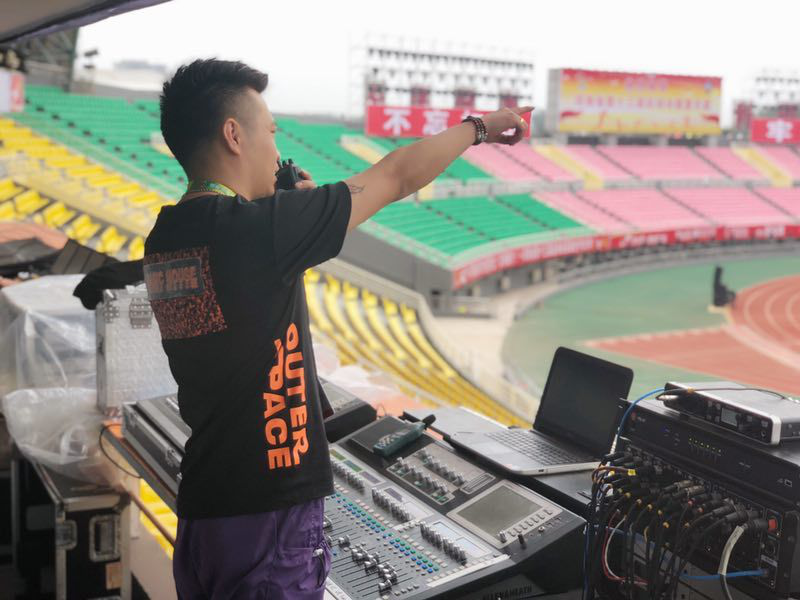

▲ZOBO卓邦技术总监、河南省第十三届运动会开幕式音响总设计师刘伟现场指挥工作

运动会现场环境介绍

18

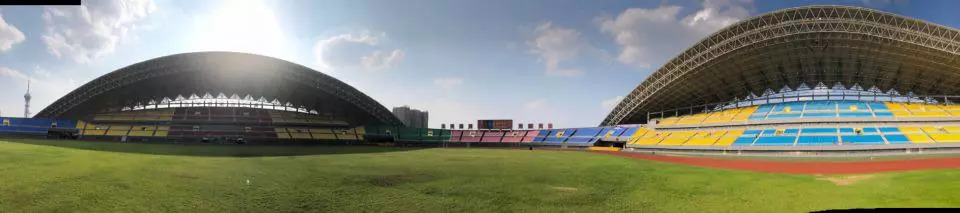

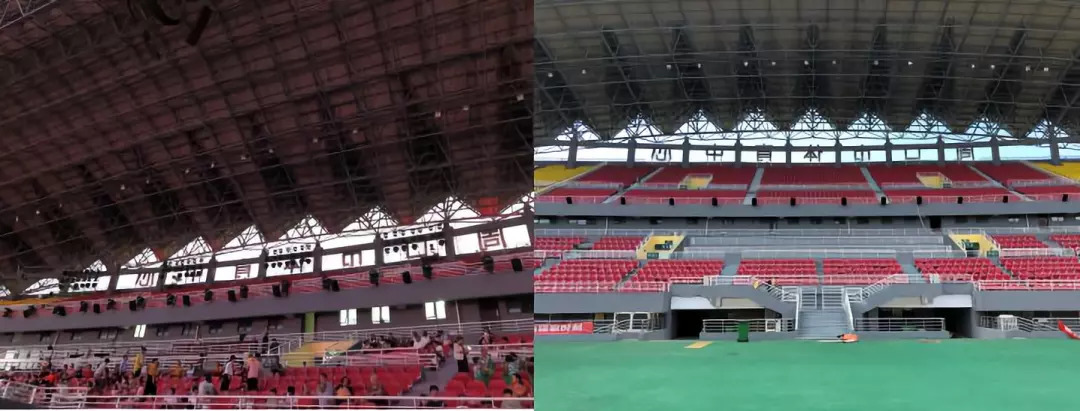

    河南周口市体育场总建筑面积34900平方米(不含看台面积及入口架空层),看台面积19370平方米,可容纳3.1万座位。本次活动分为主看台区域和南北看台区域,可容纳约2万座位。演员区域在内场400米标准跑道和68x105米标准足球场内表演。舞蹈演员呈现形成一个椭圆形及方形阵容进行表演。在整个音响系统设计中需要克服高温,潮湿,多雨;观众席宽度大;后场区域到看台位置远;现场拾音预延迟和反射区等众多技术难点。

河南省第十三届运动会场扬声器布置

19

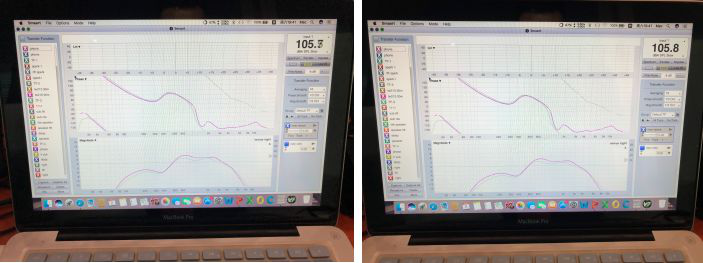

    经过多次现场考察和实地测量,并根据考察和测量的结果在电脑上进行了反复的软件模拟实验,终决定采取主扩、补声、环绕多种方式并行的方法。

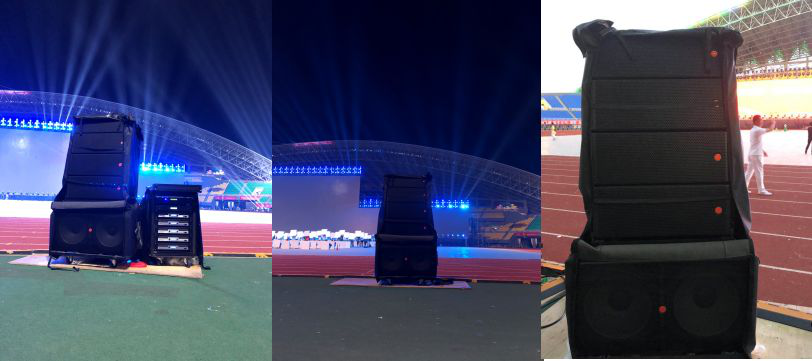

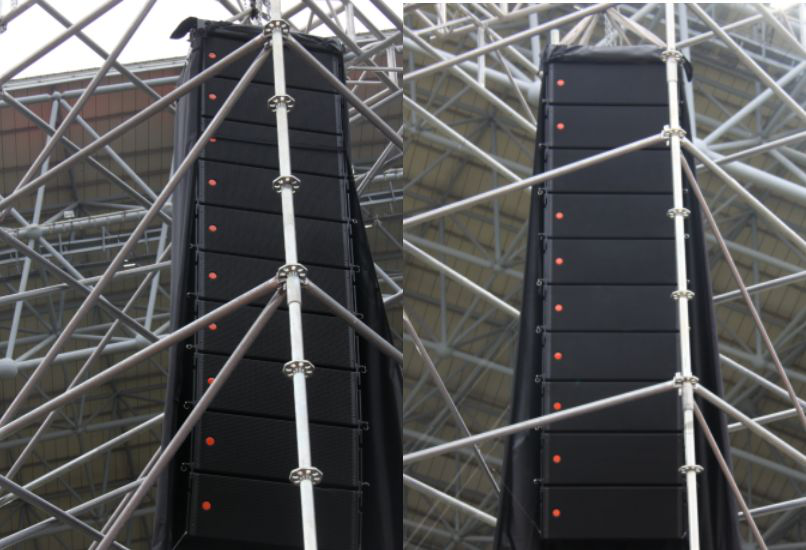

主看台前区扩声扬声器

20

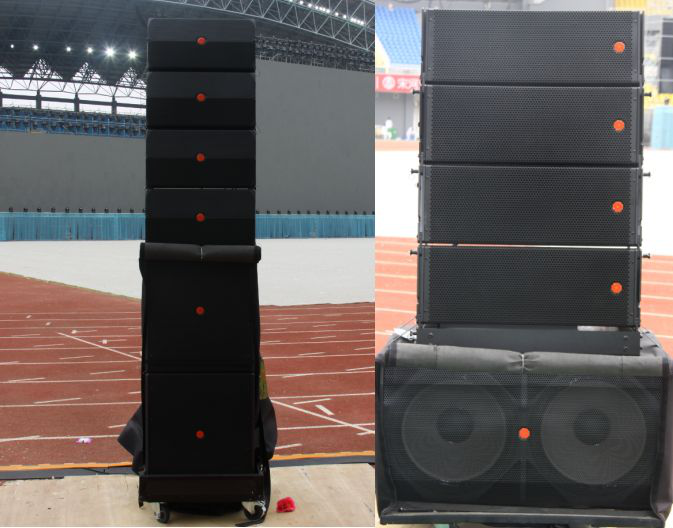

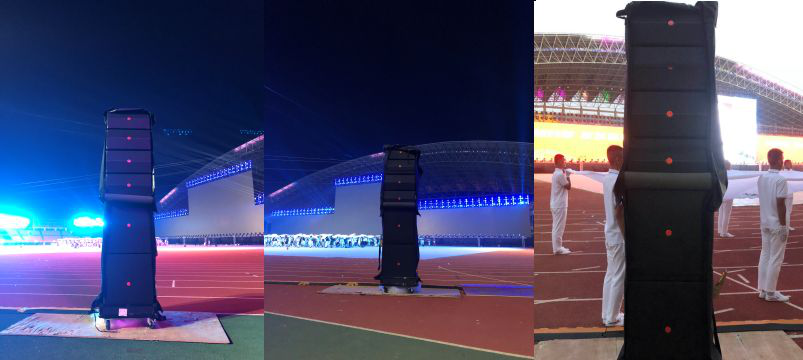

     西看台位于主席看台,由于观众席太宽,前方又不可能摆放大型的扬声器阵列组,因此,在主看台区域分别摆放四组Bever BL 10四组4+1线阵列扬声器作为看台区扩声扬声器,放置在观众席左右两侧,拉宽整个声场,提高声像宽度。

南北侧看台扩声扬声器

21

    南北看台声音覆盖取决于表演区声音覆盖的无死角补充部分,为了更好的表现一致性,我们采用了四组有源阵列音箱,Vshow110全频+Sub118ba频 4+2系统。更好的做到两侧看台直达声覆盖,提高了声音的可懂度和清晰度。

表演区域扩声扬声器

22

     由于表演区域扩声扬声器组间距太宽,因此在大屏正中还布置了两组拉声相扬声器作为表演区的补充,能够更好的提高场地直达声和清晰度。并且通过调整均衡、延时、增益和相位,使表演区补声扬声器具有和主扩扬声器类似的声音特性,整体声场度非常好。

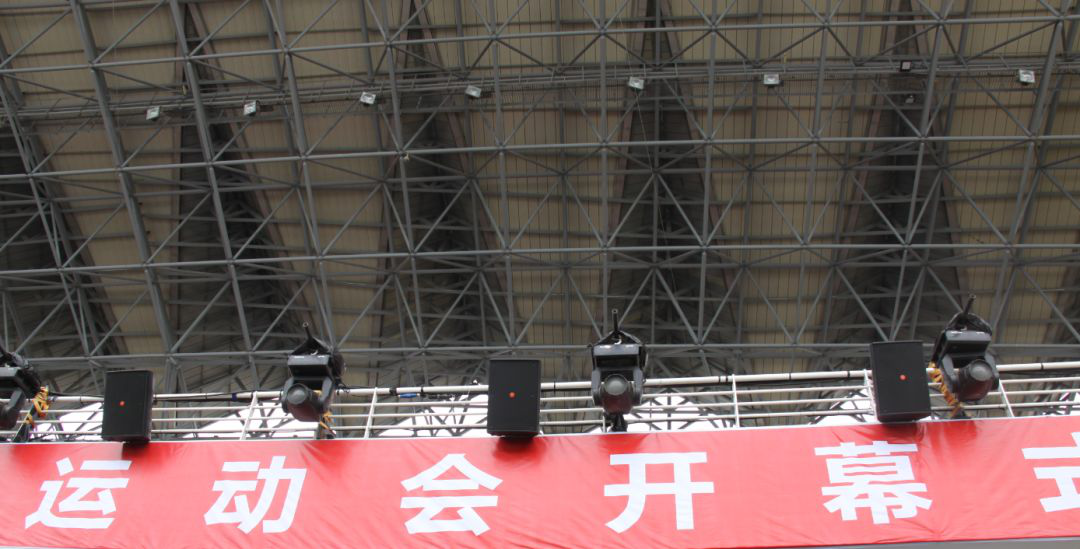

环绕扬声器组

23

     为了带来更好的整体声场氛围,模拟环绕音场效果的听音感受,在主席侧区和后区布置了一圈环绕声扬声器,模拟声场包围感。

    这几组扬声器互相配合,除了调整比例外,在送入信号的选择方面也非常讲究,成分各不相同。主扩声扬声器主要负责大声场的氛围和声像感,因此送入的整体比例比较多。前区主要负责提高直达声和清晰度,因此在旋乐和独唱比例较多。而环绕扬声器主要为了营造声场包围感,因此送入的信号基本都是混响。在经过一系列的平衡调整后,整个声场的度,在现场聆听,完全不像户外演出的感觉,就像在一个古典的交响音乐厅里,声音细腻,清透,而且十分自然,这也与当初设计时预想的效果完全一致。

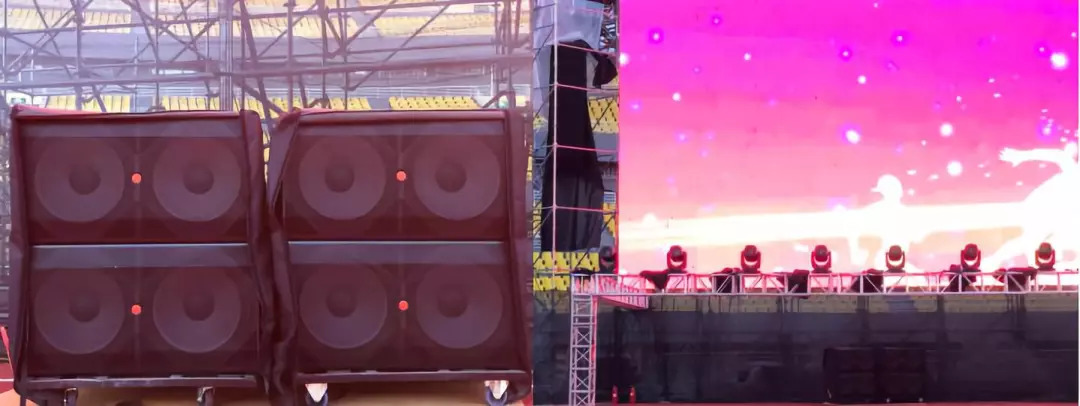

音扬声器

24

     与传统的音扬声器布置方式不同,由于舞台两侧跨度近100米的位置,在相位吻合的条件下,存在着时间差,因此音只能依靠左右两组线阵列扬声器的音完成。但是,对于舞蹈表演的演员来讲,节奏感和低音时间差有着一定的关系,固将低频摆放和相位做了一些调整,让音乐的平衡感更一些。

    除了两侧的双18寸音,在观众席正下方还布置了4只双18寸音扬声器。由于在观众席下方,因此整场表演的频感觉非常饱满,很好的将晚会气氛推向高潮。

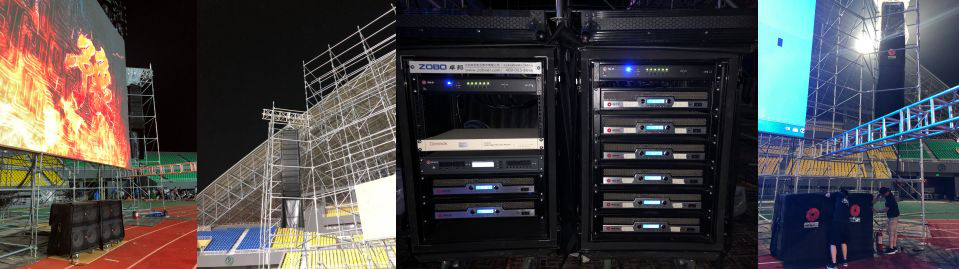

系统架构

25

     从音源开始,到话筒、调音台、数字音频处理器……所有系统的关键核心设备都做了双备份甚至三备份方案,只有这样,系统才能够真正实现安全可靠。

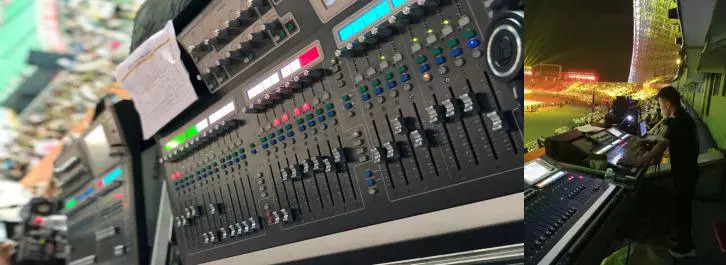

    系统共采用了2张allen&heath 同系列数字调音台,两台接口箱,共计46个输入通道24个输出通道,监听一张模拟调音台。同时数字传输和光纤传输转模拟传输。还可以互为备份,也就是,任意一台或一组调音台发生故障,系统都能够正常运行。

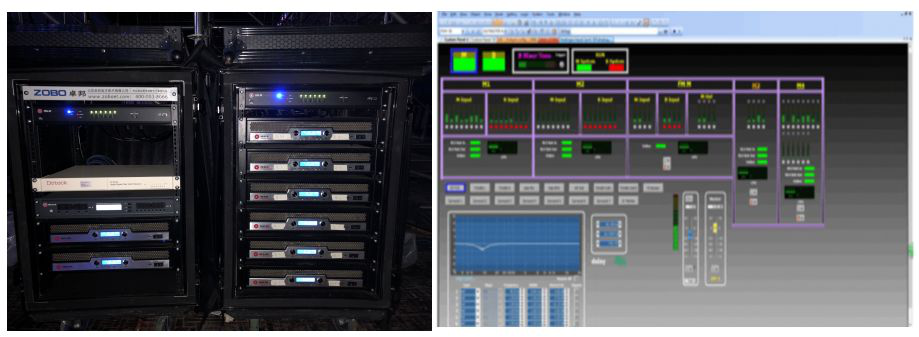

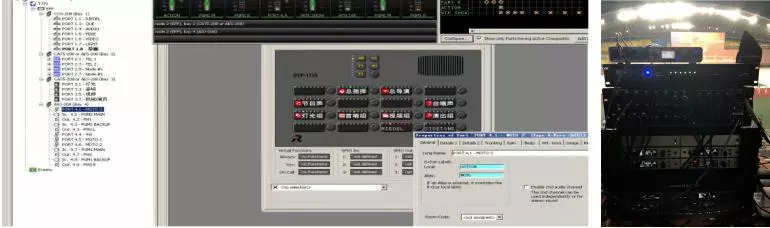

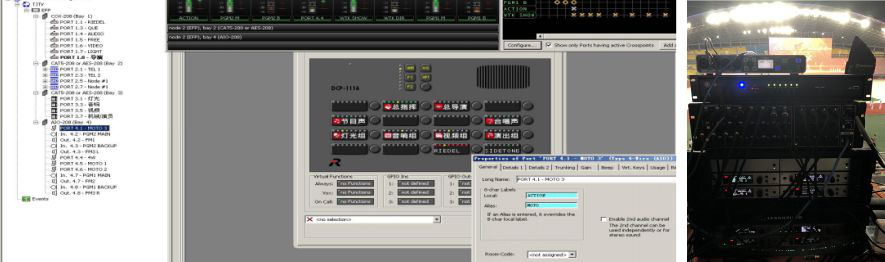

处理备份系统

处理器系统共包括4台PRS RC4.8系列数字音频处理器。调音台所有的输出信号经过接口箱均是先经过一分二分别进入主/备数字音频处理器,再同时进入功放中。在BSS处理器里面做了大量的逻辑控制电路,主/备系统的切换就全部通过这些编辑好的逻辑电路完成,主/备系统之间完全没有间隙,声音也不会有任何中断,因此,无论系统任何一个环节出现问题,系统都能够快速切换,实现真正万无一失。 26

现场拾音

27

     确定拾音方式,传声增益,交响乐返送调试,根据乐曲做cue

28

无线演出与指挥系统

29

     在这种安全性要求高的演出中,无线环境尤为复杂,各种大功率对讲机、摄像机和无线器材的使用,都会对无线话筒系统带来为严重的干扰。在考虑了多个预备方案后,终决定采用sennheiser革命系列第四代无线系统,g4系列除了颜值更高,性能也有很大的提升,大可调带宽达到88兆,发射功率达到50毫瓦,不管是稳定性和音质水平都达到一个更高的层次。系统中一共使用了8通道g4无线系统以及备用500g3系统,运用分布式天线阵列技术对宽150米、纵深80米演出区域进行了无线信号的覆盖。

关于PRS音响

30

     PRS音响品牌创立于1993年,Divonno Rizzo设计师取意于Professional Room System,意大利音响品牌,意大利设计思维架构,自2011年进入中国,目前已累积3000多案例,有内蒙古70周年大庆体育场,无锡博览跆拳道馆,乌镇世界互联网大会,邯郸体育,北京西藏中学,二连浩特文化体育,中国音乐学院,北京邮电大学,北京电影学院,遵义大剧院音乐厅等项目。

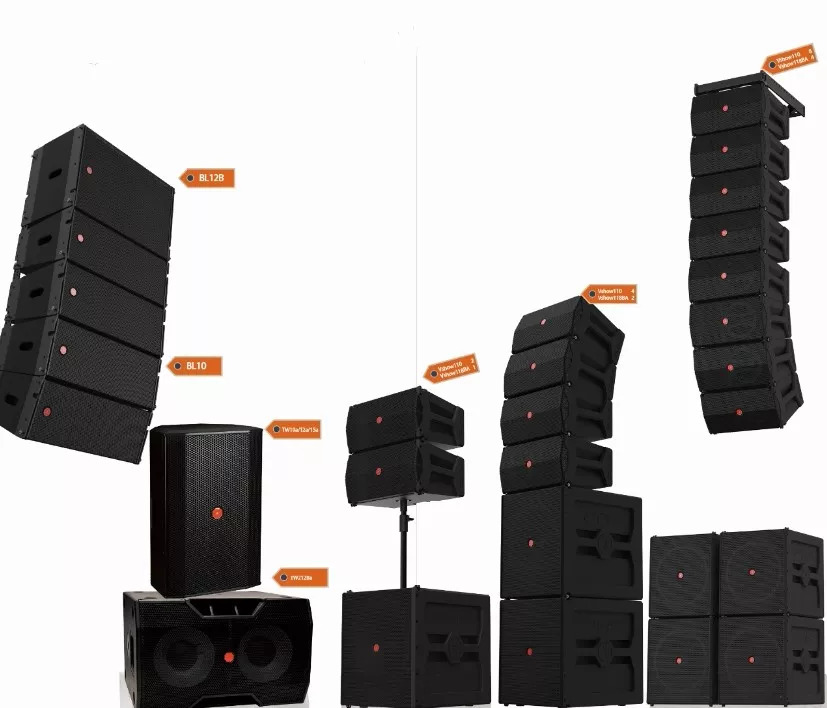

    PRS今年特推出针对租赁行业音响组合 此次运动会采用的就是PRS BL系列,TW系列,Vshow系列要特点:安装拆卸方便,性能参数好,结实耐用安全稳定

31

▲河南省第十三届运动会开幕式应用PRS系列


32

33

34

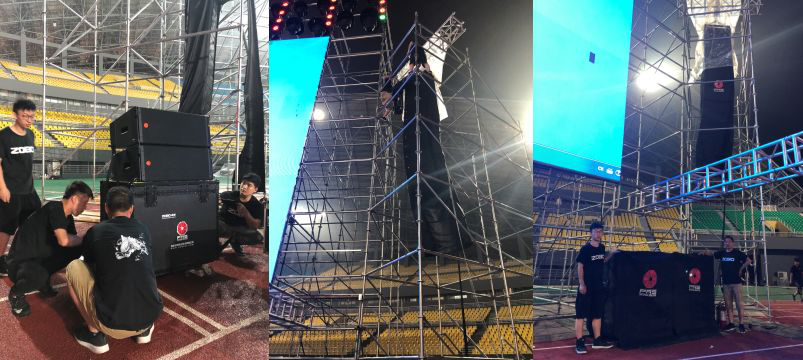

第十三届运动会现场保障团队

    ZOBO卓邦承诺,每一场重大活动,都会派去音响团队,保障活动顺利进行!

36

▲河南省十三届运动会现场保障技术团队

35

▲河南省第十三届运动会现场保障技术团队

    “省运惠民,健康中原”,随着主火炬的点燃,河南省第十三届运动会开幕式在炽烈的圣火下圆满结束,开幕式传递的体育精神必将激励更多的人民群众热爱体育运动,开启健美人生的新征程,努力争做“出彩河南人”!
