传声器通用规范 GB/T 14198-2012

来源:ZOBO卓邦 发布日期 2022-11-08 浏览:

  因篇幅有限请到资料下载 下载完整文件。

  还可以了解更多关于会议室解决方案、产品和案例 等信息。

  还可以了解更多关于体育场馆解决方案、产品和案例 等信息。

  还可以了解更多关于剧场剧院解决方案、产品和案例 等信息。

  还可以了解更多关于学校教育 解决方案、产品和案例 等信息。


1范围

  本标准规定了传声器的分类、要求、测虽方法、检验规则、标志包装和贮存运输等。

  本标准适用于语言、音乐等音频范围内的一般声系统设备用传声器,不适用于无线传声器、数字传声器。

  适用本标准的传声赧,包括如变压器、前賞放大器或构成传声器完幣部分的其他部分及由制造厂规定的输出端的所有设备。


2规范性引用文件

  下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件。其新版本(包括所有的修改单)适用于本文件。

  GB/T2423.1-2008电工电子产品环境试验第2部分::试验方法试验A:低温(idtIEC60068-2-1:1990)

  GB/T2423.2-2008电工电子产品环境试验第2部分::试验方法试验B:高温(idtIEC60068-2-2:1994)

  GB/T2423.3-2006电工电子产品环境试验第2部分:试验方法试验Cab:恒定湿热试验(IEC60068-2-78:2001,IDT)

  GB/T2423.6-1995电工电子产品环境试验第2部分::试验方法试验Eb和导则::碰撞(idtIEC68-2-29:1987)

  GB/T2423.10-2008电工电子产品环境试验第2部分::试验方法试验Fc:振动(正弦)(IEC60068-2-6:1995,IDT)

  GB/T2828.1-2003计数抽样检验程序第1部分︰按接收质量限(AQL)检索的逐批检验抽样计划(ISO2859-1:1999,IDT)

  GB/T2829-2002周期检查计数抽样程序及表(适用于生产过程稳定性的检验)GB8898-2011音频、视频及类似电子设备安全要求(eqvIEC60065:;1998)

  GB/T12060.4-2012声系统设备第4部分∶传声器测量方法(IEC60268-4:2004,IDT)GB/T14197-2012音频、视频和视听系统互连的优选配接值(IEC61938:1996,IDT)

  GB/T15212-1994广播及类似声系统用连接器的应用(eqv IEC60268-12:;1987)GB/T15644-1995视听系统设备互连用连接器的应用(neq IEC60574-3:1983)

  GB/T17626.2-2006电磁兼容―试验和测量技术静电放电抗扰度试验(IEC61000-4-2:2001,


3术语和定义

  GB/T12060.4-2012界定的术语和定义适用于本文件.


4分类

  4.1按换能原理类型分类

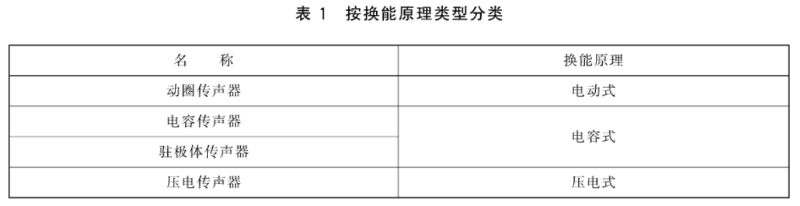

  传声器按换能原理类型可分为电动式、电容式和压电式传声器。见表1。

1传声器通用规范 GB/T 14198-2012

  4.2按指向性类型分类

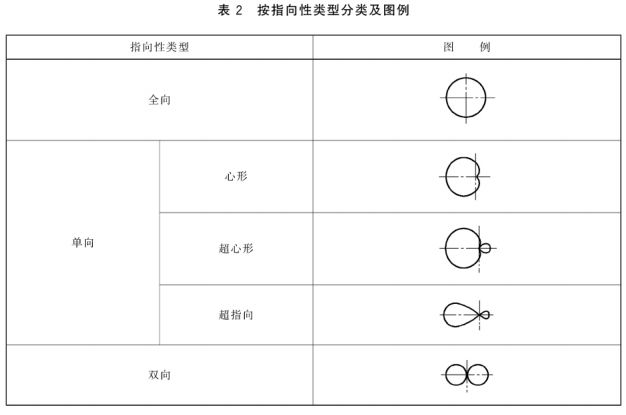

  传声器按指向性类型可分为全向、单向(心形、超心形和超指向)和双向型传声器。图例见表2。

2传声器通用规范 GB/T 14198-2012


5要求

  5.1使用条件

  传声器的使用条件由产品规范规定。

  5.2安全要求

  当传声器配置有电网供电的电源时,传声器的安全要求应按GB8898-2001的有关规定执行。

  5.3外形尺寸及外观质量

  5.3.1外形尺寸

  传声器的外形尺寸应符合产品规范要求。

  5.3.2外观质量

  传声器的外观应粮洁,标志要清晰.不应有机械损伤,伽、焊、胶粘及螺纹紧固等应牢固可靠。零件涂覆应符合产品规范要求。

  5.4性与互连

  5.4.1性

  当传声器振膜向内运动(即声压增加)时,产生瞬时正电压的输出端规定为正端。

  5.4.2互连

5.4.2.1机械连接

  a)传声器与输出线的连接

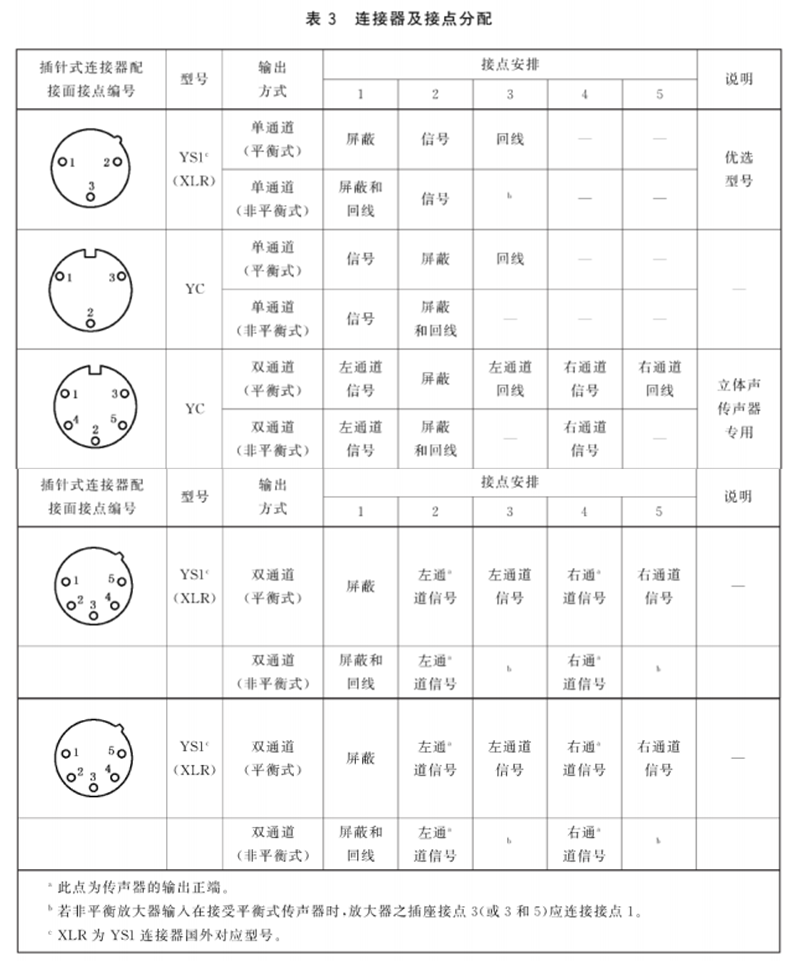

  传声器与输出线的连接应按GB/T15212—1994和GB/T15644—1995中规定的连接器连接或直接连接两种方式•釆用连接器连接时接点分配应符合表3的要求。内接式驻体传声器只采用直接连接方式。

3.1传声器通用规范

  注1:如产品标准中规定采用本标准中未包括的连接器,则应在产品规范和产品说明书中说明采用的连接器型号及接点分配;

  注2:内接式驻体传声器系指在机内(如收录机、手机等)用的驻体传声器.

  b)传声器夹头与支架的连接

  传声器夹头与支架的连接应采用普通粗牙M10螺纹或通过附加转接件过渡到M10螺纹,其中夹头端采用内螺纹,支架端采用外螺纹.

  5.4.2.2电配接

  传声器额定负载阻抗应符合GB/T14197-2012规定的大于或等于传声器额定阻抗的五倍.

  注:在此仅指阻抗配接

  5.5电声性能

  5.5.1语言检听

  接通电源后检听,传声器不应出现工作不正常状态.例如:不应存在音量时大时小、时有时无或发出异常声等严重影响正常使用的现象。

  5.5.2频率响应

  5.5.2.1自由场频率响应

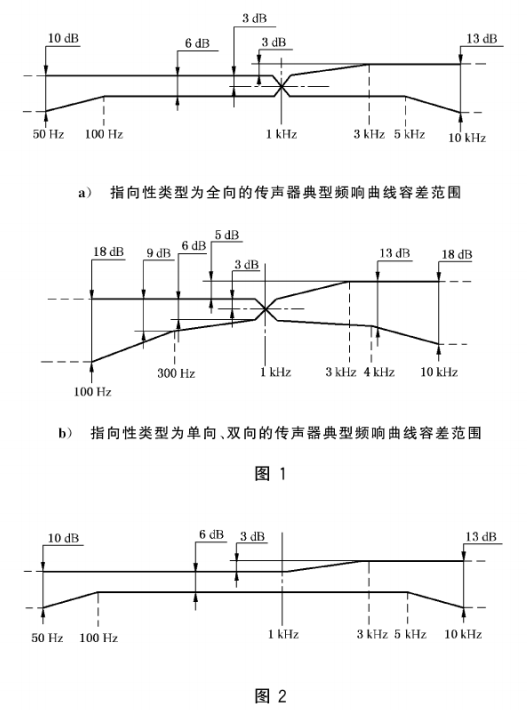

  传声器典型频率响应曲线不应超出图1实线所示容差范围,其中全向内接式驻体传声器的典型

  频率响应可按图2实线所示容差范围执行。单只传声器自由场频率响应与典型频率响应的容差值可按不同频段规定,不同频段的允差由产品规范规定.

  注1:如果所要求的有效频率范围宽于图中实线所示范围,则超出部分应按图中虚线延伸.

  注2:如果产品标准给定的频率范围窄于实线所示的频率范围,则在此频率范围内,频率响应曲线的容差仍应符合图中的规定,或由制造商和订货方商定.

  5.5.2.2其他类型的频率响应

  由产品标准规定。

  5.5.3自由场灵敏度()

  传声器额定自由场灵敏度()由产品标准规定.单只传声器的自由场灵敏度与额定自由场灵敏度相比的允差为±3dB。

4传声器通用规范

  5.5.4输出阻抗

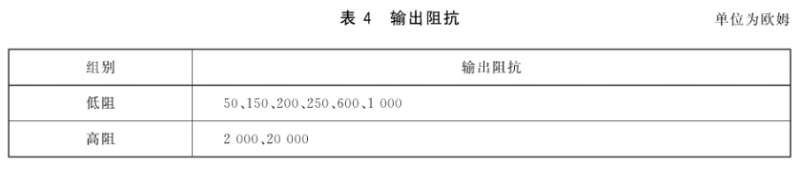

  传声器的额定阻抗应优选表4列出的系列数值。单只传声器的输出阻抗值与额定阻抗值的允差为±30%。

5传声器通用规范 GB/T 14198-2012

  5.5.5等效噪声

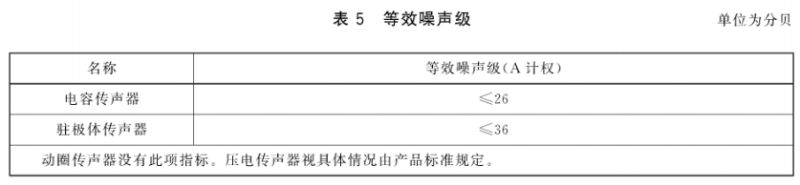

  传声器的等效噪声应符合表5的规定。

6传声器通用规范 GB/T 14198-2012

  5.5.6指向性

  5.5.6.1概述

  传声器的指向性可以用指向性响应图案和指向性频率特性来表示,具体由产品规范规定.本条对内接式驻体传声器不作要求。

  5.5.6.2指向性响应图案

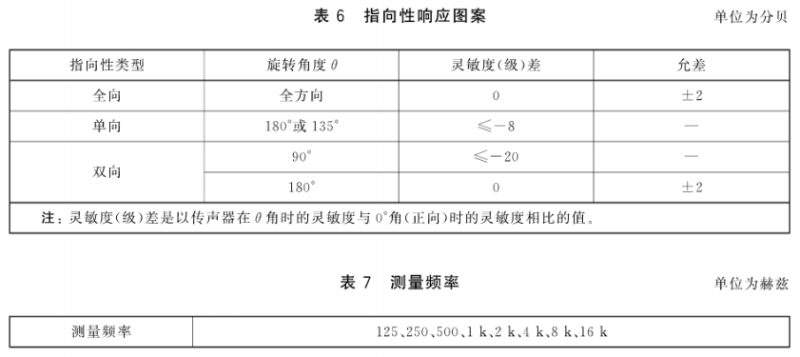

  传声器的指向性响应图案是指在一定频率(或窄频带)时,传声器自由场灵敏度与声波入射角0的函数关系.传声器指向性响应图案与频率(或窄频带)有关.传声器指向性响应图案的要求及允差应符合表6的规定.测量频率按表7规定.测量频率(或窄频带)也可由产品规范规定,但测量频率应不少于包括1kHz在内的3个频率点.如订货方另有要求时,传声器的指向性响应图案及测量频率(或窄频带),也可由制造商和订货方协商确定.

7传声器通用规范 GB/T 14198-2012

  5.5.6.3指向性频率特性

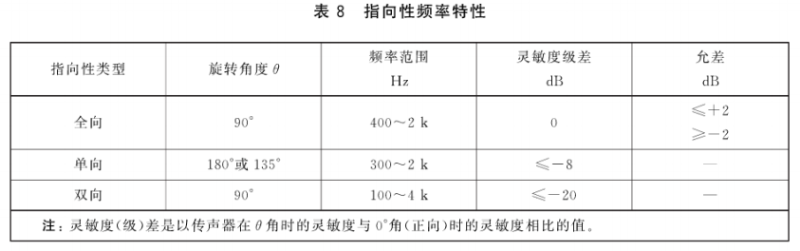

  传声器的指向性频率特性是指在一定频率范围内传声器旋转相应O角度时的自由场灵敏度与0°(正向)自由场灵敏度之间的差值,指向性频率特性要求及允差应符合表8的规定.如订货方另有要求时,传声器的指向性频率特性也可由制造商和订货方协商确定。

8传声器通用规范 GB/T 14198-2012

  5.5.7过载声压

  在频率250Hz~8kHz范围内,传声器输出电压的总谐波失真不超过1%的大声压由产品规范规定,但不得小于114dB.(基准声压为2×10-Pa.)

  5.6其他性能

  5.6.1外磁场引起的等效声压

  在频率为50Hz、磁场强度为1A/m和频率为1kHz和16kHz、磁场强度为0.1A/m的磁场中,传声器的输出等效声压应小于54dB。

  5.6.2静电放电抗扰度

  5.6.2.1传声器应能经受住±4kV的接触放电和±8kV的空气放电.(正负电压值均相对地电位.)

  5.6.2.2静电放电试验后,应符合GB/T17626.2-2006中第9章的要求:传声器应在规定的限值内性能正常;在试验过程中传声器的功能允许暂时性受影响,但可自行恢复.

  5.6.3电磁场(RF)引起的等效声压

  5.6.3.1传声器对以下射频范围的电磁场及相应电场强度应呈现小的抗扰度。

  频率为1kHz、正弦调制度为30%的调幅波和频率为1kHz对22.5kHz的载波信号调制的调频波.电磁场强度为10v/m.

  5.6.3.2传声器处在上述电磁场的相应位置,应符合GB/T17626.3-2006中第9章的要求:;传声器在规定的限值内性能正常;传声器在电磁场(RF)中输出的等效声压应小于54dB.

  5.7环境适应性要求

  5.7.1高温

  传声器经温度为55℃±2℃,时间为2h的高温试验后应符合本标准5.3.2和5.5.1规定的要求;试验前后5.5.3规定的自由场灵敏度变化应为士3dB.

  5.7.2恒定湿热

  传声器经温度为40℃士2℃,相对湿度为90%~95%,时间为48h的恒定湿热试验后应符合本标准5.3.2和5.5.1规定的要求,试验前后5.5.3规定的自由场灵敏度变化应不超过士3dB.
