智慧教室音响系统解决方案

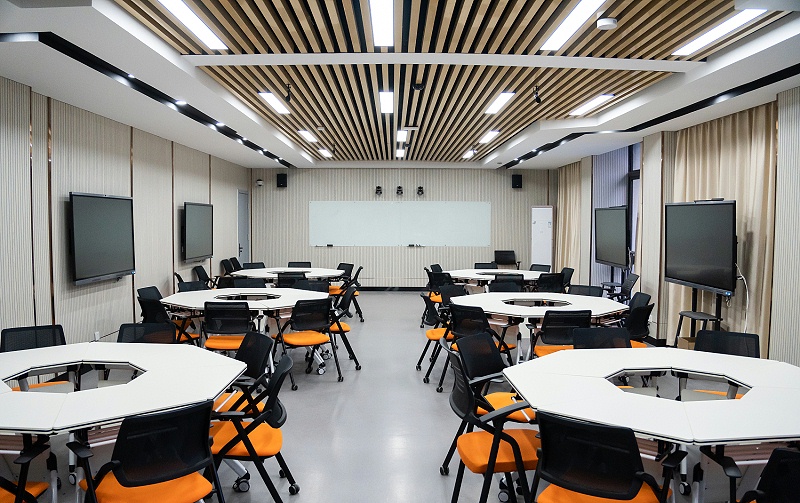

智慧教室音响系统解决方案

多媒体教学系统功能-----它由大屏幕投影显示、多媒体音视频信号源、音响设备、切换和集成控制几大部分组成。选取具备功能的DVD和录像机以及实物视频展示台通过大屏幕投影机还原其图像,为了更实时地操作需要配备一套集成控制设备,控制室内所有影音设备、信号切换、屏幕升降、音量调节等等功能,大大提高教学效率和简化复杂的操作,能适合所有教师使用而不需要具备技能知识。

全国咨询热线
400-003-8066

在线咨询

  多媒体教学系统功能-----它由大屏幕投影显示、多媒体音视频信号源、音响设备 、切换和集成控制几大部分组成。选取DVD和录像机以及实物视频展示台通过大屏幕投影机还原其图像,为了更实时地操作需要配备一套集成控制设备,控制室内所有影音设备、信号切换、屏幕升降、音量调节等等功能,大大提高教学效率和简化复杂的操作,能适合所有教师使用而不需要具备技能知识。根据这一领域需求以及我们公司实际音响工程经验,我们将整个智慧教室音视频系统方案分成以下几个子系统:

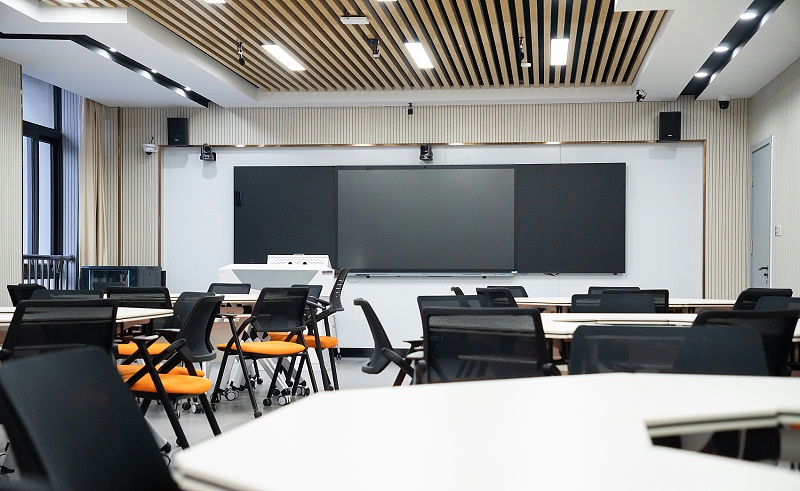

智慧教室音响系统解决方案

  一、大屏幕显示系统

  不但可以投影影碟、录像等视频信号,还可以投影实物和图文以及计算机画面。目前一般采用LCD液晶投影机。

  二、扩声系统

  音频环境的建立离不开电声设备,它由以下三个部分组成:

  声源设备——指拾音设备、影音信号播放设备如:拾音话筒 (无线话筒、有线话筒)、CD、VCD或DVD等设备;

  放大设备——指对经过调控设备混音输出、信号处理后的信号进行后级功率放大设备;

  重放设备——指将经过功率放大器 放大的音频信号进行电声转换并释放表现出来人耳可听的声频信号的设备,这里指音箱;集成控制系统性。

  全自动智能化集成控制系统可通过轻触式按键面板或电脑软件对所有的电气设备进行控制。可通过一个带视频监视的电脑控制教室内所有电子器材,包括投影机、屏幕升降、影音设备、信号切换,以及音量调节等。简单明确的中文界面,只需用手轻触控制面板上相应的按键,系统就会帮你实现你所想做的功能,它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能,而且可以控制投影机的开关、信号的切换,还有屏幕的上升、下降等等功能,免去了复杂而数量繁多的遥控器。

  三、学校礼堂扩声系统设计说明

  1、概述

  学校礼堂主要满足音乐扩声、文艺演出、会议报告、演讲及其它文娱活动等多功能使用要求。作为一个高要求的多功能礼堂,其声学主观标准是:声音扩声要有高清晰度和高保真大动态的还原度,人声要有足够的响度和平衡感。根据本项目礼堂音响系统的使用要求,作出了较为优良的音响系统方案

智慧教室音响系统解决方案

  2、设计标准

  (1)设计原则

  本项目的音响系统定位要求是科学、实用、安全,满足演艺活动的使用需求。系统选用的扬声器、调音台、功率放大器、周边设备、话筒以及所用的线材、接插件等,应充分地考虑到的通用性,系统应达到一定水平,并便于互换、维护、保养;系统的信号传输及接口、系统检测、监控、维护要立足于实用,符合剧场的实际环境和使用要求;系统必须安全可靠,而且有良好的扩展性和兼容性,以便和第三方设备连通。

  优化音质

  本方案基于新的生理及心理特性的研究成果,采用扩声领域中多种研究成功和技术手段,为观众营造“真”,“自然”的听觉享受。主要采用了以下技术:

  a.根据小化声干涉原则组建扩声系统,并为了确保声音的高明晰度、高保真还原而实用的扬声器。

  b.采用24路4编组调音台 ,保证系统的音质。

  c.通过新技术使系统调试及操作变得更加简单,配备了联动远程控制器,使会议系统可以联动,在保证音质的情况下,大大提高系统的简便性。

  d.所选用的主要产品均是合格的品牌产品,在业界都具有良好的口碑,为使用提供坚实的保障。

  e.参照新的标准设计,确保系统在未来一定时期内保持。

  (2)设计依据

  《厅堂、体育场馆扩声系统设计规范》GB/T 28049-2011

  《体育建筑设计规范》JGJ31-2003

  《声系统设备互连的优选配接值》GB/T 14197-93

  《客观评价厅堂语言可懂度的"RASTI"法》GB/T 14476-93

  《扩声系统设备互连用连接器的应用》GB/T 14947-94

  《综合布线系统工程设计规范》GB 50311-2007

  《智能建筑设计标准》GB/T 50314-2015

  《信息技术设备的安全》GB 4943-2001

  《建筑设计防火规范》GB50016-2014

  《厅堂扩声系统设计规范》GB/T50371-2006

  《厅堂扩声特性测量方法》GB 4959-95

  《厅堂混响时间测量规范》GBJ 76-84

  《厅堂扩声系统声学特性指标》GYJ25-86

  《剧场等演出场所扩声系统工程导则》WH/T25-2007

  《语言清晰度指数的计算方法》GB/T15485

  《厅堂扩声系统设备互联的优选电气配接值》SJ2112

  《会议系统及其音频性能要求》GB/T15381-94

  《视听视频和电视设备及系统音频盒式系统》GB/T14220-93

  国家规定的相关标准以及有关人身安全、消防、信息技术标准和范围等。

  (3)设计指标

  为适应不同节目的演出,现场扩声系统声学特性指标以GB/T50371-2006《厅堂扩声系统设计规范》中规定的文艺演出类扩声二级指标为基础,在单项值上高于这个标准。

  a.高保真的系统

  随着电子技术的发展,现代扩声系统的音质重放瓶颈集中在换能器上,扬声器的总谐波失真的大小成为制约扩声系统音质的关键因素之一,扩声系统中其它产品(调音台、音频处理器,周边插入设备等)均应选用高品质产品,同时为了保证传输质量,所有传输线也应选低阻抗、低容抗信号电缆的高保真的扩声系统。

  b.足够的声压级

  随着现代录音技术的发展以及人们听觉鉴赏水平的提高,要求系统有足够动态余量,以适应不失真还原大动态的节目信号,选用的扬声器应该功率大,灵敏度高,与之匹配的功放具有足够的功率储备。经计算户外声压级已优于现行标准,完全达到设计指标要求。

  c.良好的声场均匀度

  扬声器组所选用的扬声器应是恒指向扬声器,有利于语言清晰度的提高,听众区都处于扬声器的覆盖范围内,可以预见声场均匀度是良好的,而计算机的模拟运算结果也该证明这一点。

  d.平滑的传输频率特性

  系统中每路扬声器都经过均衡器或者音箱处理器进行处理,而且经过现场调试,可以使音箱指向性控制范围内有较平滑的频率响应,整个听音频段没有出现峰点和谷点,

  e.良好的传声增益

  系统中的扬声器布置合理,听众区、表演区等用不同类型扬声器分别覆盖扩声。

  f.低的系统噪声

  系统噪声的产生及引入,主要跟设备的档次以及系统配接方法有关。在设计中均应采用本底噪声很低的高端产品。

  g.系统适应性强,方便扩展。

  h.可靠性高、技术成熟。

  系统在设计中,在扬声器的声压级、功放的功率余量储备、扬声器的保护、音频处理器的处理能力以及主控调音台等环节引入冗余备份的设计理念。特别是系统中的功放和扬声器单元,具有保护技术,功放与扬声器单元处于佳匹配状态,

  i.系统操作管理方便

  在设计中充分考虑调音师的操作习惯和管理方便,调音台的操作界面按调音师的操作习惯布置,周边处理设备、音源等设备整齐有序。

  3、功能定位

  满足会议报告、演讲等扩声系统要求。

  满足民族舞蹈、现代歌剧、地方剧目、小品演出的舞台扩声系统要求。

  满足各类艺术活动、文艺汇演、庆典晚会的扩声系统要求。

  有功能完善的扩声系统,能够提供清晰自然的语言扩声系统。

  4、音响系统—初步设计

  由于电子技术的发展,扩声系统中电子设备的频率响应与相位响应上的处理已达到很高水平,影响扩声系统还原性能的主要瓶颈是换能器的失真,因此音箱的选择是决定扩声系统音质的要因素。

  在设备选用上我们考虑了几点:

  体积小、功率大、频率宽;

  频率及相位响应平坦,音质优美;

  操作简单,调整方便;

  具有良好的品牌认同度。
