商场公共广播系统设计方案

商场公共广播系统设计方案

商场广播功能要求按楼层进行分区,平时播放引导广播和背景广播,同时具备消防报警功能,广播要实现以下功能要求。一般情况下,大型商场、超市的公共广播系统也应具有消防紧急广播系统功能。正常情况下,公共广播系统除了具有播放背景音乐、广播通知等背景音乐广播系统功能以外,在遇到消防报警时,能对出事区域实现手动选区进行紧急广播。

全国咨询热线
400-003-8066

在线咨询

方案概述 / PROGRAMME OVERVIEW

resource/images/d2c2cacea01a4e9cbd10a981b8715641_2.png
坐落于某市地段的一家商场,营业面积2万平米,现共有7层。商场广播功能要求按楼层进行分区,平时播放引导广播和背景广播,同时具备消防报警功能,广播要实现以下功能要求。一般情况下,大型商场、超市的公共广播系统也应具有消防紧急广播系统功能。正常情况下,公共广播系统除了具有播放背景音乐、广播通知等背景音乐广播系统功能以外,在遇到消防报警时,能对出事区域实现手动选区进行紧急广播。大型商场、超市的公共广播系统中,节目源通常设置三个:CD唱机、双卡录音座和广播话筒。CD机选用多碟CD唱机,预先放入多张CD片,所有曲目可预先循环播放,供播放背景音乐使用。录音座选用双卡录音座,双卡可循环工作,播放背景音乐录音带,也可供广播通知临时录音使用。广播话筒选用台式鹅颈话筒,操作方便,内置钟声发生器,说话前可发出清脆的钟声,以提醒听众注意,主要供广播通知时使用。许多大型商场、超市为单层建筑,按照中国消防系统规范要求,其内部区域必须设置多个防火卷帘门,在设计大型商场、超市公共广播系统时,也必须遵照有关规定按内部防火区域进行广播分区。

设计理念 / DESIGN CONCEPT

  • 商场背景音乐
  • 自动播放背景音乐
  • 商场固定扩声系统
  • 分区寻呼广播
  • 定时分区语音广播
  • 消防联动紧急广播
  • 商场视频监视录像
  • 商场动态显示屏

设计特点 / DESIGN FEATURES

商场位于城市,人口密度大,故防火是重中之重,在整个商场消防,只要任何地点发生火警,传感器即时发出信号并传送给消防,消防通过计算机处理,排除误操作后,随即开通报警信号及紧急广播,自动喷淋设备等,对火场面积进行有效地控制,并协助人员安全疏散。我们根据商场对公共广播的实际要求和特点,以及从设备的可靠性以及经济性考虑主要的设备选用动态音频服务器,它良好的音质、简单方便的操作、集中功能,再加上该系统合理齐全简洁的配置,集我公司智能系统丰富经验,提出全套解决方案,使本工程完全达到投资者的要求,下面将对其相应方案详细的说明。

项目背景及需求

商场自开业以来在各类人群中树立了良好的口碑,许多顾客将本商场定为购物场所。为了给顾客营造一个更好的购物环境,让顾客有一种宾至如归的感觉。计划做一套商场公共广播背景音乐系统,本次建设广播系统具体要求如下

每个卖场区要有广播系统。

自动播放背景音乐,降低商场噪声,营造一个良好的购物环境,并且能统一广播。

要求能够播放自办的广播节目如开门时致欢迎词,关店前的温馨提示,注意事项以及促销广告等。

员工上下班能有欢快的背景音乐铃声。

大型活动及节假日期间举办特卖场时能单独对每层进行广播。

需求分析及方案设计

1.控制系统设计

实现音乐铃声,自动播放,要求系统前端具有自动播出音源,设计采用广播自动播出系统V1.0 (主控软件) ,该系统可同时提供播出数字音频节目,并实现数字音源自动播出控制。

2.广播音源设计

主控计算机输出的数字音源、DVD播放机、话筒等模拟音源。

3.商场音箱设计

每一层2500平米,商场每层共需40只吸顶音箱 ,合计功率为240W。

4.功放设计

由于商场采取分区控制,又根据音箱的数量,及对广播功能的需求,需配4台纯后级功放机。

系统主要功能

1.自动播放功能

系统可按商场设置的时间表通过自动播放软件,全自动播放背景音乐、促销特卖等其他自选广播音乐和节目。

2.周循环功能

编排好平时所播放的音乐节目表后,全年可循环播放,而无需重设。

3.播放容量大

可把成千上万的铃声音乐,编排音乐节目表进行选择,还可播放光盘上的音频文件。

4.设定播放标识符

可根据播放内容自行设定各类播放标识符,如促销、节日、商场活动等,方便识别播放内容及播放文件的调用。

5.播放临时广播

商场若有临时要播放的广播内容,可自动播放状态,进入手动播放状态进行播放。

6.无人值守

广播控制主机(计算机)可实现自动开关机,每天开机后自动识别星期几,然后调用当天的播放表自动进行播放,实现无人值守。

广播系统分析:

系统设备基本工作流程:

音源(VD、话筒、PC)-动态音频管理-功率放大器-扬声器部分音源通过动态音频管理传输到功率放大器,功率放大器提供各个音箱的电源供电和工作功率的供应。

整个系统采用两台动态音频服务器,一台用于两个卖场的固定扩声系统,一台用于整个系统的音频信号处理与分配。音箱选用定阻与定压相结合的方式,定阻音箱用于固定扩声系统,定压吸顶音箱用于整个系统的覆盖。功放采用合并式功放一体机,实现整体广播功能的同时,又可以单独进行音源的选择。

安装是建设线路,由于传输距离较远,为了保证信号在线路上不产生太大的衰减,主干线2*2.5 ㎡多股平衡线,支线用2*1 ㎡多股平横线,为了达到消防要求,线管采用阻燃线槽或阻燃线管,每一接线点及分支点都设分支盒,为便于检查故障,拉好线后,即可用万用表测量,先把线路终端短接,用万用表在始端测量,如果开路则证明线路有断路问题,如电阻接近零,再把终端开路,电阻应是无限大的。否则,如果电阻不是无限大则证明两条线之间有短路问题,另外,还要测量一下线与线管之间有无短路漏电现象,每装好一段线后要立刻检查,然后按照设计图装好设备,检查每一区到消防的阻抗等设计是否有出入。然后接上功放,试听排一区的声音是否正常。

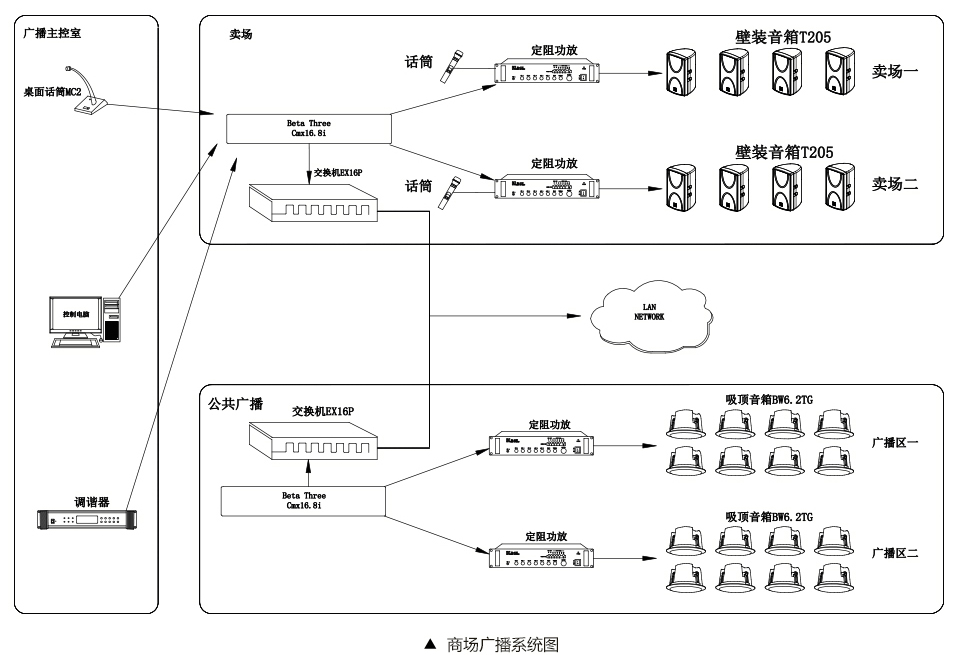

系统连接图 / THE SYSTEM CONNECTION DIAGRAM

resource/images/d2c2cacea01a4e9cbd10a981b8715641_4.png
