方案概述

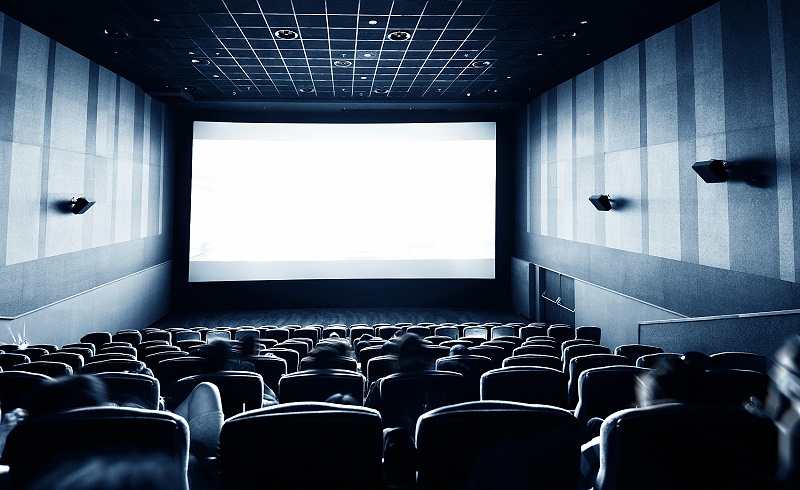

声源位置固定。影院的扬声器通常都设置在银幕后面或侧面墙壁上,故其声源位置是固定不变的。
声源位置较高。扬声器的高音头一般位于银幕高度的 2/3处,有利于均匀地向观众厅的各个方向和后座辐射声能。
音量可以按需要调整。还音系统的功率原则上不受限制,因此可以直达声为主,不要过多地依靠反射声来弥补有些座位响度的不足。
影院的声音是从影片的声带上还原出来的,故不必依靠观众厅的声学条件来改变原来的音调,而只要求符合混合录音棚的声学频率响应特性,以如实还原影片声带上的声音。
还音系统通常采用5.1声道的形式进行影片的声音扩声,通常音箱数量较多,设置在银幕后面或侧面墙壁上,与观众厅的建筑结构结合。
数字影院还音系统是以声道影院标准为基础,为了使影片在放映时的声音能够还原真实,还音系统以 7.1数字音频解码器为核心组建而成。此解码器还可以通过无线调试,在场地内不同的位置进行方位调试。
本方案中的主扩声号角安装在可以水平移动和上下调整角度的支架上,独立设计的高音单元可提供中高频覆盖,电影对白的清晰度和可懂度;同时选用8-12只 10寸专用环绕音箱来提高声音的包围感,让每一位观众都体验到极好的声像感、包围感和震撼的临场感。
设计特点
1、在该扩声系统中配置了3只15寸三分频扬声器作为左中右声道扬声器,水平覆盖角度为90度,垂直覆盖角度为+20度,-30度可调。选用10只10寸全频扬声器作为影院环绕声道扬声器。同时,选用2只单15寸低音扬声器来播放电影中低音声道的信号。
2、所有扬声器都通过匹配的功率放大器进行推动。
3、扩声系统采用数字音频系统处理器控制,扬声器全部由2台2进6出数字处理器控制,这些处理器集输出电平控制器、滤波器、参量均衡器、扩展器、延时器等功能为一体,处理器参数设置可以输入扬声器的数据,既较大程度保证扬声器性能发挥,又简化了对音频系统的控制和调试,而且还能对不同使用功能进行场景进行编程和存储,根据现场使用情况可随时调用。
4、此外系统中还配置了用于播放电影的DVD播放机,以及数字解码器,使5.1声道的数字电影具有良好的播放平台。
电影放映系统建议配置两台放映机,在播放电影时两台机器同时工作,以备其中一台放映机发生故障时,另外一台可以及时补救,保证影片的顺利播放。
显示系统
主要由高亮度投影机和投影幕及相关配套设备构成,主要用于多媒体信号的展示(如演讲内容、图片展示、媒体影音播放等),同时作为电影画面和演唱画面的显示。控制室和舞台上均留有信号输入接口,方便各种信号的传输。
小型多功能厅的特点其中之一就是信息量较少,对显示设备要求一般,一般配置一个投影机,从成本上考虑,往往采用正投方式与电动投影屏幕搭配组成。
选择投影机、屏幕档次是用户的需求所决定。
投影机选型一般根据房间的大小来决定投影机的流明度。根据不同的现场,很多情况为节约空间等因素考虑也可采用等离子来代替投影机和屏幕。
在多功能厅系统里,显示系统常见的视频信号格式有:
▪ 射频信号(电视)
▪ 复合视频信号(摄像头、录像机、DVD、展台)
▪ S端子(DVD、展台)
▪ VGA信号(PC、数字展台)。
扩声系统
扩声系统设计通常都从声场设计开始,因为声场设计是满足系统功能和音响效果的基础,涉及扬声器系统的选型、供声方案和信号途径等,是非常复杂繁琐的工作。由于计算机技术的飞跃发展,现在可采用专门的声学软件工具进行计算,以获得满足预期要求的声场设计方案。扬声器系统确定后,才能进行功率放大器驱动功率的计算和驱动信号途径的确定;然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等。把音频信号进行声音重现,可以把现场的人声、乐器声进行拾音及扩大重放,能满足不同要求的扩声,如举行联欢晚会表演、舞台演出等活动,举行会议,进行电影欣赏等。
扩声系统主要由三大部分组成:声源、调音台、周边设备、扬声器系统。
声源:主要包括会议话筒和录放音卡座, DVD影碟机等声源设备,可播放普通或金属磁带,CD唱片,DVD影音图像,录放卡座还可对会议等进行高质量的录音。
调音台:是本系统的控制设备,可进行多路音频信号混合放大、切换,高低音调节,效果补偿控制,音量大小调整,录音、放音使用;
周边设备:效果器,均衡器,反馈抑制器,分频器等;
扬声器:整个扩声系统的音质及声场均匀性主要取决于扬声器的品质和布置方式。
小型影厅包括从高端VIP放映厅到一些非主流的私人影厅。虽然空间较小,但是在声音覆盖,对白清晰度,饱满度,音乐的美感,低频效果等方面同样要求严格。
小型影厅解决方案中的设备在外观尺寸上进行了特别设计来满足声压级要求,同时每个组件确保没有音色失真或者部件超负荷工作。设计目标旨在满足扬声器和功放在小房间的需要,性能充分满足要求又不会过度。
主要功能
▪ 设备性能恰到好处,既充分满足要求又不会过度。
▪ 箱体采用超薄设计,节省空间。
系统特点
▪ 系统内设备针对小型房间设计,声音对白清晰度高,饱满度好,音乐美感强,低频效果震撼。
▪ 对银幕后的预留空间要求低,赋予观众更佳的观影空间舒适度
小型影厅解决方案的一个关键特色是超薄的箱体设计。对银幕后的预留空间要求进一步降低,增加的空间将赋予观众更佳的观影空间舒适度。
