多功能会议厅空间视听系统解决方案

多功能会议厅空间视听系统解决方案

多功能会议厅以其功能的多样性(如:会议厅,视频会议厅,报告厅,学术讨论厅,培训厅、演出厅等),特别适合我国国情需要,并在这几年的时间得到迅速普及应用。在初期的建设投入上可能要高於单一功能的投资建设,并且从技术的角度上来看,对系统在设计和施工上都有一定的技术复杂度,远比一般单个性质场所更要有技术性......

全国咨询热线
400-003-8066

在线咨询

  多功能会议厅以其功能的多样性(如:会议厅,视频会议厅,报告厅,学术讨论厅,培训厅、演出厅等),特别适合我国国情需要,并在这几年的时间得到迅速普及应用。在初期的建设投入上可能要高於单一功能的投资建设,并且从技术的角度上来看,对系统在设计和施工上都有一定的技术复杂度,远比一般单个性质场所更要有技术性,是最能体现一个公司综合技术实力的场所,它整合了音响扩声系统 、会议讨论系统、同声传译系统、投票表决系统、自动跟踪摄像系统、多媒体视频系统以及网络视频会议系统、现场演出灯光系统、中央集中控制等多个子系统;在无线触摸屏操控下,通过中央集成控制系统将以上各子系统与整个环境有机的结合成为一个整体,实现了空间视听系统的智能化管理。

多功能会议厅空间视听系统解决方案

  一、概述

  根据多功能会议厅日常工作的需要为基础,本着安全、高效、节能、快捷的原则及信息产业高速发展的需要,结合建设单位的实际需要,以有关标准为依据,同时考虑到投资规模和建设成本的合理性与经济性,遵循成熟、可靠、实用的原则,需要建设多媒体会议系统。多媒体会议系统是现代高科技运用的成果,集合了多媒体音频、视频和控制等多种方式,给报告,学术交流会议等信息交流和沟通创造高效率的智能化环境。

  二、多功能会议厅空间视听系统需求分析

  1、满足演讲、讲座、培训、演示、报告、学术交流等多功能需要;

  2、满足会议、讨论等方面的需要;

  3、满足卡拉OK、娱乐联欢活动等需要。

  根据用户的使用需要,设计多功能会议厅数间。

  力争做到:会议系统5-10年不落后,遵循:数字网络化、智能化、统一管理化等原则,以成熟技术、产品为前提,充分体现:适当超前的先进性、最大的系统安全、稳定和可靠性、智能简单的可操作性、任意简便的升级和可扩展性等能力。

  三、多功能会议厅空间视听系统总体设计思想

  此多媒体会议系统将按照先进性、稳定性、经济性和可维护性的原则进行方案设计,下面是总体设计依据、原则、目标。

  3.1、设计依据

  1)弱电建筑规划图;

  2)国家有关建设规范,具体如下:

  《厅堂扩声系统设计规范》(GB50371-2006);

  《剧场、电影院和多用途厅堂建筑声学设计规范》(GB/T 50356–2005);

  《厅堂扩声特性测量方法》(GB4959-95);

  《厅堂音频扩声系统设备互连的优选电气配接值》(SJ2112-82);

  《客观评价厅堂语言可懂度的RASTI法》(GB/T14476-93);

  《民用建筑电气设计规范》(JGJ/T16-92);

  《语言清晰度指数的设计方法》(GB/T15485);

  《电声系统设备互联的优选电气配接值》(SJZ112-86);

  《声学语言清晰度测试方法》GB/T15508-1992

  《电气装置安装工程施工及验收规范》(GBJ/232-92);

  《视听系统设备互连用连接器的应用》GB/T15644-95

  《视听、视频和电视系统中设备互连的优选配接值》GB/T15859-1995

  《基于IP网络的视讯会议系统设备互通技术要求》GB/T21640-2008

  《电子计算机房设计规范》GB/T50174-93

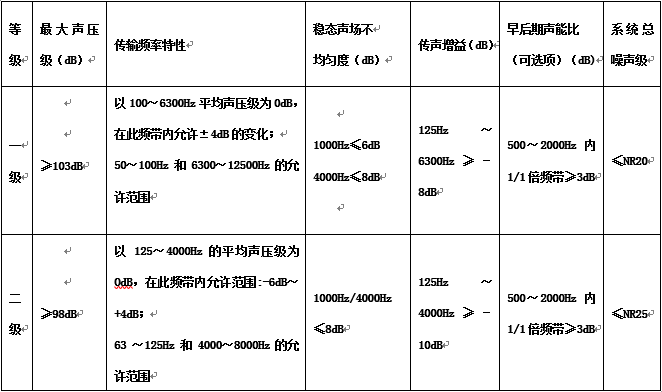

  3.2、声学特性指标

  【多用途类】

多功能会议厅空间视听系统解决方案

  先进性:采用的系统结构应该是先进的、开放的体系结构,和系统使用当中的科学性。

  实用性:能够最大限度的满足实际工作的要求,把满足用户的业务管理作为第一要素进行考虑,采用集中管理控制的模式。按照实际需要来设计相应的系统,在满足功能要求和技术指标要求的基础上尽量简化设计,坚持实用化,充分满足用户的需要。

  可扩从充性、可维护性:要为系统以后的升级预留空间,系统维护是整个系统生命周期中所占比例最大的,要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。工程应有良好的整体视听效果,适当的风格和气派,所有产品应选用国内外正规厂家生产,并附有产品合格证书。

  经济型:在保证系统先进、可靠和高性能价格比的前提下,通过优化设计达到最经济性的目标。

  高可靠性:采用系统集成设计方式,选用成熟可靠、性能稳定的设备和配件,系统关键部分采用冗余设计,具备一定的容错能力及抗干扰能力,在设备选型、材料采购、施工方案中解决了防静电问题,满足了用户可靠性要求。

  易操作、易管理性:提供良好的操作界面,方便用户操作,提高系统自动化管理能力,降低劳动强度。

  3.3、多功能会议厅空间视听系统可由下列多个或者全部子系统组成:

  1)音响扩声系统

  多功能会议厅的音响效果需满足国家厅堂扩声系统设计的声学特性指标标准。在建筑声学配合的基础上,一般还需要通过使用扩声设备进行音效补偿,主要实现音频信号的还原、放大。

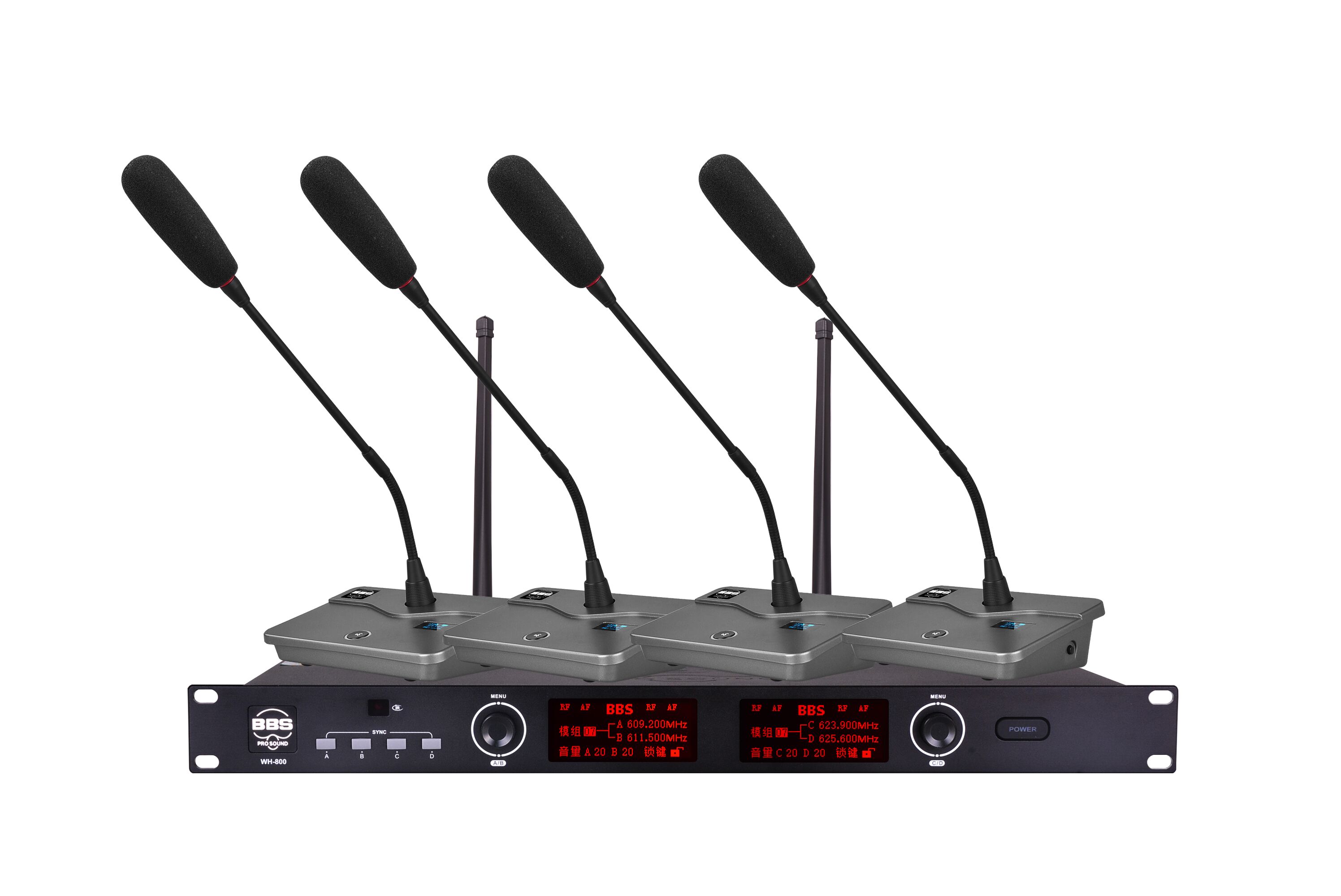

  2)会议讨论系统

  主要包括会议系统主机、主席单元和议席单元。通过会议讨论系统在进行中大型团体会议交流时,可满足众多会议发言者,保证每个人发言很方便,同时又便于会议管理。可实现优先发言、申请发言、轮流发言、排队发言、控制发言权等多种会议讨论模式。

  3)投票表决系统

  在会议讨论系统的每台设备上增加投票表决功能,用来进行选举及投票会议。其主要功能是确认代表身份,让参会代表进行表决投票,显示会议议程、会议背景资料和表决结果。

  4)远程视频会议系统

  远程视频会议系统利用通信线路实时传送两地或多个会议地点与会者的形象、声音、以及会议资料图表和相关实物的图像等, 使身居不同地点的与会者互相可以闻声见影, 如同坐在同一间多功能会议厅中开会一样。

  5)现场灯光演出系统

  多功能厅一个重要的作用就是要兼顾一些表演、庆典、晚会等活动,而这些活动如果没有灯光的照明、渲染、衬托的话就无法开展,所以专业的演出灯光系统就变得很重要了,而且根据多功能厅定位的不同灯光系统所占的比例也不同,如果以表演、晚会为主的多功能厅更应该加大演出灯光系统这方面的比例。

  6)中央集中控制系统

  中央控制系统集中了灯光、机械、投影及视音频控制手段于一体,为使用者提供简单、直接的控制方案,令使用者能方便地掌握整个空间环境各设备的状态及功能。本系统可对多功能会议厅内各种音响设备及灯光、电动窗帘、电动投影幕、电动升降吊架等设备采用集中控制方式,以方便操作和使用。包括数字会议发言、讨论设备开启、关闭;摄像球的转动、镜头控制;会议厅音响系统的开启、关闭、音量调节;会议厅投影机、液晶显示器的开启、关闭;视频矩阵的切换、选择;会议厅照明灯光的明暗调整;液晶显示器升降控制等。

  7)同声传译系统

  用来进行国际间会议交流。使用多语种的参会代表一起开会的过程中,当使用任意一语种的代表发言时,由同声翻译员即时翻译成其它语种,通过语言分配系统送达每一个参会代表前,使其可以选听自己所懂的语言,达到多语言交流的目的。

  8)多媒体显示系统

  多媒体视频系统主要包括投影系统,辅助LED显示系统 ,实物展示系统,智能电子白板等,以满足现代化信息交流的需要。通过它可以把电视、DVD、电脑、摄像球、录象机、远程会议图象等视频信号进行还原和展示。

  9)自动跟踪摄像系统

  可为会议提供高质量的现场视频图像信号资源。它能通过数字发言系统激活,在无人操作的情况下准确、快速地对发言人进行特写拍摄。将采集到的视频信号输出给显示系统及远程视频会议系统。

  3.4、设计步骤

  分析并掌握了多功能会议厅空间视听系统整体的情况后,就开始提出了具体的设计方案。

  第1步:积极了解使用的需求;

  第2步:现场实地的具体情况;

  第3步:确定合适用户的产品;

  第4步:搭建解决方案;

  第5步:通过声学仿真软件,反复验证方案的可靠性,通过专业的技术检验方案有无遗漏;

  第6步:将方案完整提交给用户。

  四、功能表设计

  各多功能会议厅功能需求不一样,设备安装均满足与装潢的协调,美观、整洁。
