调度指挥中心空间视听系统设计

调度指挥中心空间视听系统设计

调度指挥中心空间视听系统解决方案同时要满足指挥中心发言、扩声的需求及重要会议录制的需求,一般由以下子系统组成,显示系统+云拼接设备+传输系统+调音台+音频处理设备+扩声系统+录播系统+信息发布系统+无纸化会议系统+中控系统等 。调度指挥中心空间视听系统设计,LED 显示屏系统,扩声系统 ,无纸化会议系统,分布式系统。

全国咨询热线
400-003-8066

在线咨询

  本文阐述了调度指挥中心 装修平面布置,并对设计的内容进行了详细的介绍,总结了该类项目装修的设计要点,对类似工程装修设计有一定的参考作用。调度指挥中心旨在打造集监测、管理、调度、展示为一体的世界一流调度指挥中心。根据现场环境设计整体方案,建设包括LED显示屏系统 、操控台操控系统、IT基础设施及基础改造,以监测企业生产状态为目的,通过示范展示窗口实现全线生产可视化以及调度指挥的作用,为企业生产提供基础保障。

  指挥中心建设立足于现代化通信手段,充分利用现代化音视频技术、数字化技术、计算机多媒体技术、网络技术、智能控制技术等,在硬件、软件设计上充分考虑到系统的安全性、可靠性、可维护性和可扩展性,存储和处理能力满足远期扩展的要求。指挥中心的空间视听系统进行改造,改造后实现以监控、管理为手段,以控制、优化为目的的,以智能化、高效率的管理模式取代传统的、低效的管理模式,提升信息系统管理效率和服务管理质量,降低人工操作和管理带来的风险。

  一、调度指挥中心空间视听系统应用

  为了保障调度指挥中心业务的正常开展,改善并提高信息化指挥水平,立足于现代化技术手段,在软硬件设计上充分考虑系统的安全性、可靠性、可维护性和可扩展性,对现有调度指挥中心进行改造,更换调度指挥中心的显示系统,增加必要的控制系统、音频系统,提升会议室、作战室的音视频呈现效果,便利系统控制,提升使用体验。调度指挥中心利用既有的集控室及设备间进行布置。考虑到建筑结构承重和空间布局的特点,将LED显示屏布置在调度指挥中心大厅的位置,利用LED显示屏将整个调度指挥中心分为设备间和调度大厅。设备间布置服务器、存储器、UPS等设备。

  调度指挥中心空间视听项目包括的子系统︰屏幕综合显示系统、坐席协作矩阵系统、音频扩声系统、智能控制系统、视频会议系统、会议室办公系统。

  1、屏幕综合显示系统

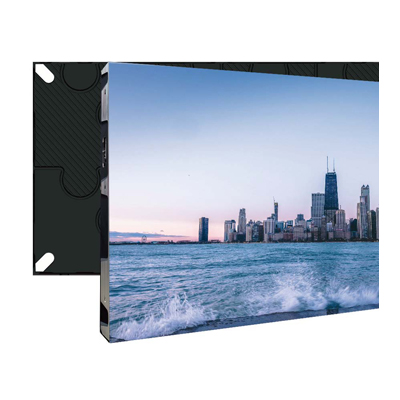

  指挥大厅选用拼接屏作为主屏幕,在指挥大厅主屏幕右两侧分别2台100寸以上LED显示屏,作为主显示设备的补充。会议室选用LED显示屏作为会议室主屏幕。办公区放置2台以上80寸流动电视。

  2、坐席矩阵系统

  在应急指挥大厅中,坐席管理系统的作用是高清视频信号切换、传输、KVM坐席远程管理控制。输入及输出端分别采用发送器以及接收器来实现高清视频信号和KVM信号的远程传输。三个功能区的视频互联通过主机与主机之间4根网线环形链接来实现。

  3、音频扩声系统

  系统包括音箱、话筒、信息插座、音视频播放器、音频处理系统等设备。音频扩声场景包括主席台讲话、新闻发布会、视频会议、本地会议、日常办公、电影播放、联欢晚会。会议区和办公区的扩声只考虑一般的视频会议扩声和本地会议扩声。三个功能区的音频互联互通是通过网络音频DANTY 协议来实现!

  4、智能中控系统

  系统具备对音视频系统的设备开关、信号调取、信号控制功能,具备对窗帘、灯光、空调等设备的集中控制能力。软件控制界面简洁、美观,可根据客户需要进行个性化设置。

  5、会议系统

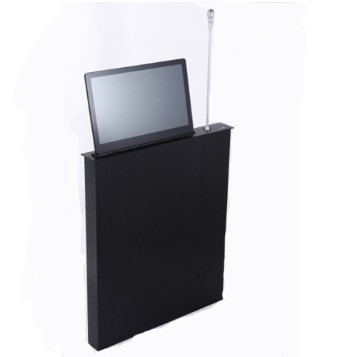

  系统包括电子桌牌、升降屏、话筒、投影机等设备的安装和调试。系统具备视频信号播放、无纸化办公、投票表决等功能,可与其他区域会议室召开视频会议,可与指挥大厅实现音视频交互操作。

  6、视频会议系统

  系统包括高清摄像机、视频会议终端、电视墙服务器以及相关安全控制设备。

  二、调度指挥中心系统设计

  1、设计依据

  建筑设计图及有关技术资料;

  《建筑内部装修设计防火规范》(GB 50222-2017);

  《住宅室内装饰装修设计规范》(J 2053-2015);

  《建筑装饰装修工程质量验收标准》(GB50210-2018);

  《民用建筑设计统一标准》(GB50352-2019);

  《民用建筑工程室内环境污染控制规范》(GB50325-2020)。

  《智能建筑设计标准》GB/T 50314-2000

  《民用建筑电气设计规范》JGJ/T 16-92

  《厅堂扩声特性测量方法》GB4959-1995

  《厅堂扩声系统声学特性指标》GYJ25-86

  《EASE计算机声场模拟软件》

  《声系统设备互连的优选配接值》GB14197-93 ;

  《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93 ;

  《厅堂混响时间测量规范》GBJ76-84 ;

  《建筑厅堂音质设计》SJ2112-82

  《电气装置安装工程1Kv及以下配线工程施工验收规范》GB50258-96

  《电气安装工程接地装置施工质量验收规范》GB50169-92

  《3OMHz~1GHz声音和电视信号的电缆分配系统》GB6510-86

  《电气装置安装工程施工及验收规范》GB50258-96

  《安全防范工作程序与要求》GAT75-94

  2、传统应用解决方案

  在使用传统的方式去搭建整个音视频系统,同时要满足指挥中心发言、扩声的需求及重要会议录制的需求,一般由以下子系统组成,显示设备+云拼接设备+传输系统+调音台+音频处理设备+扩声系统+录播系统+信息发布系统+无纸化会议系统+中控系统等,所需的各子系统商标较多,完成整体的搭建会存在设备繁多、不兼容等问题。

  3、分布式系统介绍

分布式系统 是基于B/S网络架构的信息化交互平台,通过各输入输出模块组成的分布式音视频系统,可实现多平台控制交互、将原来孤立的多方信息(音、视、录、控)全部互联互通,达到视听无界、信息交互、大数据管理、多方资源整合的可视化信息网络交互平台,各个功能模块按服务器分配下来的指令来完成各自的处理任务;所有模块到控制机房采用千兆网络连接,完成AV系统中的控制、互联互通、传输、处理、管理和存储等功能,在庞大的系统中DS任意模块故障不影响系统的运行。

  平台集成功能较多、该平台应用于指挥中心及一些需求信息量较大的场所等。配置该平台可以避免传统搭建所以带来的一系列困扰;

  4、系统配置

  根据该项目情况,需配置一套分布式交互管理平台、周边设备系统即可完成其会议扩声、指挥调度信息管理及重要会议录制的需求。

  5、平台配置说明

  (1)音频扩声设备

  依据声场设计标准及多功能厅扩声的应用,根据面积大小(宽12米长14米=168m);

  音箱部分配置2只12寸,额定功率为1000W,最大声压级为123dB的LFS系统网络有源音箱作为主扩;

  配置2只10寸,额定功率为700W,最大声压级为120dB的LFS系统网络有源音箱作为辅助扩声;

  该系列音箱可满足各种大声压级音频扩声要求,音箱使用网线即可完成传输,实现了产品网络化,无干扰、零损耗、低延时、长距离、多级连、即插即用的优点。

  所有的模拟、网络信号音源的输入输出统一接进网络音频系统模块,进行集中管理和控制,模块内置反馈抑制,自动混音,矩阵混音,均衡,分配器,压缩器,噪声门,延时等DSP功能,只需一根网线即可完成音频的传输。

  考虑到指挥中心除了紧急会议流动发言需求,配置1套无线手持话筒。

  为确保平台产品用电系统的稳定性配置1台电源控制器控制、提供给所需供电的产品。

  (2)视频显示设备

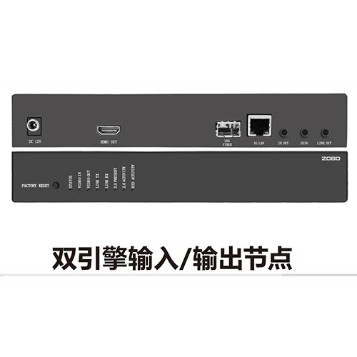

  根据指挥中心的功能定位,及为满足指挥中心中视频播放、PPT等突发事件、指挥调度及信息管理等多种功能,同时能调用其他分控会议室的视频信号,采用分布式视频输入输出节点方式进行实现,支持大屏拼接功能、拖拽操作、实现任意全频开窗拼接,画中画、叠加、跨屏漫游、字符叠加滚动显示等,预留3套多媒体面板等信号互联设备等进行使用,使用时通过室内配备的地插接口,方便会议过程中访问不同的信息资源。

  (3)数字会议设备

  配置一台数字会议模块、模块支持视频跟踪等模式的会议发言系统,包含数字会议模块1台、线阵列数字话筒12只,通过网线传输的方式进行信号的传输,模块内置反馈抑制,自动混音,矩阵混音,均衡,分配器,压缩器,噪声门,延时等DSP功能;

  模块支持MIXD系统管理软件,实现集中控制,话筒发言管理、摄像跟踪等应用。

  支持与会议信息发布与签到系统、无纸化会议系统 、智慧交互云平台系统实现无缝连接,给使用者带来全新的会议体验。

  (4)远程视频会议

  配置一台视频会议终端,及三台高清摄像机,以满足指挥中心举行视频会议的功能。

  (5)中控模块设备

  为满足指挥中心使用需求、适应后期管理使用,提高指挥中心使用效率的同时节约工作人员时间,指挥中心配置一台中控系统模块对以上所配置的声像光系统均可通过移动控制终端控制,包括系统开关、各设备开关、灯光明暗度调节、信号切换、信号源的播放和停止、各种组合模式的进入和切换、音量调节等。

  只需通过移动控制终端进行一键式操作即可实现各种应用场景的同步切换),系统也可支持智能手机控制。

  三、调度指挥中心设计要点

  数据调度指挥中心作为中枢系统,它的装修设计在满足生产功能、展示功能的前提下,还因其空间内电脑、LED显示屏、服务器等精密设备的要求,还具有以下设计要点:

  1、在不同区域选用不同的材料,满足人性化需求、消防安全需要。调控指挥中心内墙面主要使用防火板,部分区域使用天然大理石、刷白色乳胶漆,满足日常使用与设计防火规范的要求。

  2、吊顶内顶面及墙面涂刷防尘漆,空调回风区域粘贴橡塑保温棉。原建筑顶面、梁、墙面、柱面等均刷漆作防尘外理,保证调度中心的洁净度。

  3、地板采用800*800mm规格的抗静电地板。地面先敷设静电泄漏铜网,再铺设橡塑保温棉镀锌铁皮、最后架设防静电地板。在设备布置时,在设备的摆放位置做承重支架,支架的高度与抗静电地板面同高,承重支架采用国标L50角钢焊接。在出入口处制作踏步,便于人员和设备出入,并采用专用地板收边条进行收边。

  4、提高实施的可行性,设备间与指挥室设置暗门,有益于日后的维修维护工程。按照调度指挥中心的设计要求,设备间采用1000*2100mm甲级防火门,并用装饰材料包裹。

  四、建声环境说明

  不管采用怎样的电声系统,建声环境好坏对厅堂的扩声质量都是至关重要的。建声的内容主要包括厅堂的形体、容积和装饰材料的吸声量,它们直接影响到这个厅堂的混响时间、声音的响度等音质指标。所以建声的好坏是一套音响系统成败的关键。

  指挥中心对扩声系统 的要求是比较高的,这也就对建声提出了更高的要求。我们根据有关资料,并结合以往的工程经验,就更好地建造出一个建声环境提出几个要素,以供与有关装修单位参考。

  1、对建声环境的要求和建议

  (1)混响时间

  室内反射声形成混响,混响时间是决定室内音质的一个重要因素。一般来说,混响效果太弱,声音变得沉闷、枯燥;混响太强则使声音混淆不清。语言和音乐所要求的混响时间是不同的,为有高的语言清晰度,要求混响时间短,为使音乐丰满,又要求混响时间较长。

  音视频系统设计主要包括建声设计和电声设计,这是专业性很强的两个技术领域的设计,建声为基础,电声为条件,相辅相成,互相弥补,缺一不可。本方案的设计重点仅管在电声系统设计,但设计的首要条件是设定出一个良好的建声环境,在这个基础上才可再进行电声设计.合理的混响时间是通过厅内部各个墙面吸声材料平均吸声系数的选择来实现的。

  这个公式称为赛宾公式,通过这个公式我们可以知道混响时间与厅堂的体积成正比,与厅堂的总吸声量成反比。

  根据这该指挥中心的使用功能要求,对建声特性的要求是很严格的,建声设计则以语言扩声为主,混响时间控制在1.0秒左右为宜。这个最佳混响时间是只对于中频500Hz到1000Hz而言的。对于125Hz到250Hz低频的混响时间往往允许比中频提升20%,甚至50%,这样可以使声音听起来浑厚温暖。2000Hz到4000Hz的高频由于听众和空气对高频的吸声作用相当大,往往会有所下降,一般要求控制在下降10%-20%左右,对音质不会有明显影响。

  (2)隔声、隔振要求

  室内应有良好的隔声、隔振措施,在整个声频范围内,室内建筑门窗玻璃、座椅、吊灯等设施不得有共振现象,室内不得有声聚焦、回声等声学缺陷。

  (3)指挥中心要求

  扩声系统主要设备均在控制室内,为使设备正常运转,操作人员有良好的工作环境及进行监听和观察整个响应室,对控制室提出如下技术要求:

  (a)控制室面积不少于10平方米,高度不小于3米,观视大厅一侧墙面应开左右移动式窗户。

  (b)控制室内进行监听,混响时间应小,墙面和吊顶作简易声学处理,使混响时间小于1秒。

  (c)控制室内用白炽灯照明,不使用带镇流器的日光灯,以免引起干扰。

  (d)控制室内铺设架空活动地板(计算机房用成品活动地板),活动地板距混凝土地面为300mm,声控室内管线均暗敷在活动地板下。

  (e)距活动地板0.3米高度设电源插座若干。

  (f)控制室内应有空调。

  (4)供电要求

  为保证音视频系统高质量运行,对扩声系统供电提出如下要求:

  (a)扩声系统的供电应与灯光照明供电分开,电源要经稳压设备处理。

  (b)扩声系统供电电源的变压器组应与照明、空调等大电流供电电源的变压器组分开。

  (c)电力管线与音响管线应尽量避免平行,若实在无法克服时,其间隔不得小于50cm。

  良好的建声环境是扩声工程成败的首要条件,所以我们非常希望能与装饰设计单位共同协作。相互交流配合,尽可能建造一个高质量的声学环境。

  五、设备管理和维护

  会议系统的设备需进行有效的管理、精心的维护,只有这样,在使用时,它们才能给用户带来丰富、精彩的会议过程。

  根据工程经验,我们对用户的设备管理与维护提供以下建议:

  数量管理︰在会议过程中,可能会因为会场需要将一些设备调入其它会议室使用,而一般而言,借、领使用的都是一些小型设备,如无线话筒、同传耳机、DVD等,在使用后,可能因为借、邻人员的疏忽,造成设备的丢失,所以建议用户对主要设备进行数量上的造册管理,对于常用话筒等设备,采用固定的部门管理形式,由部门统一借、领形式进行调配这样,可以保证用户设备的完整性。

  使用管理:在自使用会议系统时,应就会议系统中的常用设备使用方式告诉使用者,如告诉使用者在会议时不要将无线话筒放置于桌面上,而是在不用时将其放入专用话简支架内,这就可以避免因使用者不小心打翻茶杯而将话筒损坏。

  日常维护∶会议系统多是采用各种电子器件生产制造的,因此在长时间不使用设备时口应做到定期保养,如检查各摇控器电池是否有电、电动升降吊架升降过程是否平稳、投影机灯泡亮度是否均匀等。同时对于长期未使用的会议室,如2个月或以上建议用户将所有设备通电,测试1-2小时,以保证设备不致在环境因索,如强光日照、受潮等下造成损坏。

  六、质保期外售后服务

  本公司为保证用户的利益,提供一年产品质保及用户长久的技术支持,在用户购买的产品超出保修期后,仍向用户提供与保修期内同等质量的有偿技术服务,包括服务响应时间、到达现场时间、处理解决问题的效果等。保证超过五年的技术支持售后服务

  1、当产品超过了保证期,可以通过购买产品的延期服务将产品的保证期延长,并可以得到相应的服务,如远程支持、现场支持服务、紧急恢复服务、系统补丁服务(包括软件升级)故障件服务、备品备件服务、巡检服务、人员培养计划服务。

  2、通过远程支持服务无偿解答用户提出的问题,指导用户技术人员,对设备进行诊

  断和维修。

  3、卖方备有充足的备品、配件,可及时向买方提供技术服务和备件服务。

  4、如诊断为硬件损坏,本公司将提供备件。坏损件维修通常采用返修方式。

  5、如需要技术工程师现场技术支持,本公司将提供有偿服务。

  调度指挥中心装修设计较好地处理了工艺要求、设备布置、空间美感和建筑消防之间的关系;建筑布局合理、室内环境优美,与外部装修风格统一、协调。指挥中心装修设计对于类似的调度中心、集控中心、设备机房等工程的装修设计具有一定的参考价值。
