  • XH12/64/96 内置/外置3分频12英寸全天候中高频扬声
XH12/64/96 内置/外置3分频12英寸全天候中高频扬声

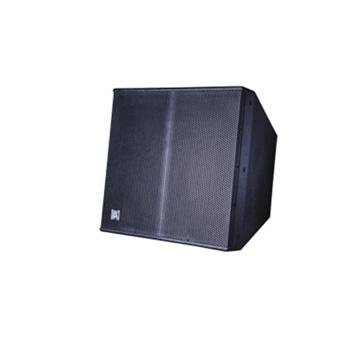

XH12是一款紧凑型全天候高声压有着指向性的3路中高频扬声器系统。设计用于中远 程应用。楔形箱体通过正确的组合与排列XH12扬声器系统群可在小的空间内形成一个巨大的点声源,产生连贯而严密的波阵面。

全国咨询热线
400-003-8066

在线咨询

产品特点

◇全天候设计用于室内和多种户外应用场所
◇楔形箱体设计与XH15B实现紧凑型列阵
◇100芯中音+44芯高音同轴压缩驱动单元
◇12英寸75芯中频驱动单元
◇无源全频与外置两分频模式选择
◇全号角负载设计,指向性 60°×40°(-5°)(XH12/64)90°×  60°(-5°)(XH12/96
◇额定功率350W,短期大功率1400W

产品参数

基本特性
音箱类型 3 分频高声压中高频音箱
驱动器 高频 1×3"高频压缩驱动器
低频 1×12"铁氧体外磁低频单元
分频 方式 内置分频网络
分频点 430Hz,6.5kHz
推荐分频点 380Hz-480Hz
连接 输入 1×NL4
输出 1×NL4
接线标识 1+,1-
箱体 箱体类型 方形箱
箱体材质 15mm,层压板
表面处理 箱体 黑色聚亚胺酯喷涂
面网 黑色塑粉涂层
电声指标
频率响应 ±3dB 85Hz-20kHz
-10dB 75Hz-20kHz
音箱功率 额定功率RMS(1) MF:350W,HF:150W
连续功率 MF:700W,HF:300W
大功率 MF:1400W,HF:600W
指向性(H×V) 水平覆盖角 90°(X12/96) 60°(X12/64)
垂直覆盖角 60°(X12/96) 40°(X12/64)
灵敏度(1W/1m) 105dB(X12/96),106dB(X12/64)
大声压 MF:137,HF:134
额定阻抗
直流阻抗
安装运输
安装 吊挂部件 4×M20钢制安装盘
吊点设置 8×钢制悬挂点
支架孔
搬运
附件: 标配件 4×M20钢制安装盘
选配件
音箱尺寸(W×H×D) 600×600×600mm
包装尺寸(W×H×D) 710×720×710mm
净重 32.5kg
总重 37kg

三视图
