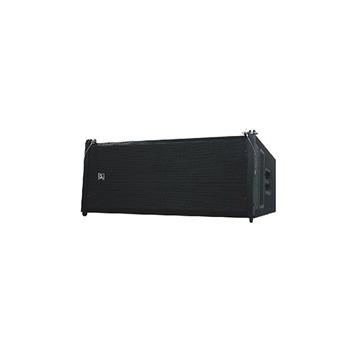

TLB-121F 双15英寸防水全频线性阵列扬声器

TLB-121F 双15英寸防水全频线性阵列扬声器

T-Line312H所有部件均按IP46国际防尘、防水等级标准进行设计,并在箱体结构上特别设计了导流、防喷溅装置。设备组装时采用特殊的生产密闭工艺,从而在保障该设备达到IP46等级以上的防尘、防水安全特性的同时还能正常发挥高质量还音的功能特性。
分享到:

全国咨询热线
400-003-8066

在线咨询

产品特点

◇  提供水平120°的加宽覆盖
◇ 非凡的保真度和峰值功率,确保平直而理想的频率响应
◇ 可以与T-Line215B产品无缝集成
◇ T-Line吊挂件简化吊挂及堆叠阵列的工作
◇ 适用于体育场馆和剧院、流动演出扩音和大型活动等

产品参数

基本特性
音箱类型 无源烤漆木质全频音箱
驱动器 高频 3×1.75"高频驱动单元
中频 4×6"中频驱动单元
低频 2×12"低频驱动单元
分频 方式 内置二分频
分频点 内置二分频:LF:200Hz~250Hz,MF/HF:3KHz
外置三分频:MF/LF:200Hz~250Hz,MF/HF:3KHz
连接 输入 1×NL8
输出 1×NL8
接线标识 1+ 2-3+4-5+6-7+8-
箱体 箱体类型 楔形箱体
箱体材质 进口层压板
表面处理 箱体 黑色聚亚胺酯喷涂
面网 黑色塑粉涂层,6 mm钢制孔板
电声指标
频率响应 ±3dB 55Hz-19kHz
-10dB -
功率 额定功率RMS HF:100W MF:350W LF:800W
连续功率 HF:200W MF:700W LF:1600W
最大功率 HF:400W MF:1400W LF:3200W
指向性(H×V) 水平覆盖角 120°
垂直覆盖角 可变,取决于阵列的长度和配置
灵敏度(1W/1m) HF:110dB,MF:105dB,HF:104dB
最大声压级 高频 130dB/136dB(峰值)
中频 130dB/136dB(峰值)
低频 133dB/139dB(峰值)
额定阻抗 HF:·6Ω ,L、MF:8Ω,LF:4Ω
直流阻抗
安装运输
安装 吊挂部件 专用吊架配3/4寸卸扣
吊点设置 专用三点式吊挂
支架孔
搬运 4×铁把手
附件: 标配件 ф12不锈钢质高强度插销
选配件 吊架(7-DJ-RH-B01), 脚轮支架(1-AZPJ-85),
4寸 聚氨脂脚轮(7-YXPJ-B06)
音箱尺寸(W×H×D) 1001×452×659mm
包装尺寸(W×H×D) 1080×532×749mm
净重 66.5kg
总重 75kg

三视图

安装图
