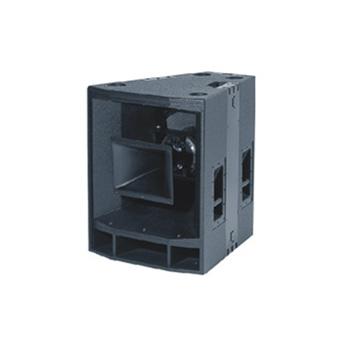

T15F 外置3分频15英寸同轴全频扬声器系统
ONAX系统是T18W、T15F、T12L外置分频三款音箱多只配合组成主系统扩音部分。 ONAX系统采用了“修正的波阵面技术”: T18W、T15F、T12L多功能扩声系统的设计目的在于通过音箱的组合形成一致的波阵面,采用点声源的原理与梯形扬声器系统辐射狭窄水平扇形波的特点相结合。ONAX意为“三轴(重叠)”系统,在设计上将三只扬声器的音轴设置在同一轴心上。 ONAX音箱组运作起来如同一只巨型扬声器系统,这是使远程扩声系统保证均衡的高功率输出方式。

全国咨询热线
400-003-8066

在线咨询

品特点

◇号角指向性为水平60°、垂直40°。高音主轴下调5°
◇使用了15″高功率中低频驱动单元,一只2″和1″组合的同轴驱动器安装于15″扬声器中心,前置一只指向性为60  °×40  °的高音号角。 该设计使三个单元位于同一音轴,从而保证了指向角内高输出低失真的性能条件

产品参数

音箱类型 三分频无源烤漆木质音箱
驱动器 中高频 MF/HF:1×4"/1×1.75"同轴中高频驱动器
低频 LF:1×15" 低频单元
分频 方式 外置分频网络
分频点
推荐分频点 LF/MF:500Hz, MF/HF:5.2kHz
连接 输入 1×NL4
输出 1×NL4
接线标识 HF:1+ 1- LF:2+ 2-
箱体 箱体类型 梯形箱,高强度架构及防驻波、防共振设计
箱体材质 俄罗斯白桦木层压板
表面处理 箱体 烤漆
面网
电声指标
频率响应 ±3dB LF:150Hz-500Hz MF:500Hz-5.2kHz HF: 5.2kHz-20kHz
-10dB 100Hz-20kHz
音箱功率 额定功率RMS(1) LF:500W , HF/MF:150W
连续功率 LF:1000W , HF/MF:300W
大功率 LF:2000W , HF/MF:600W
指向性(H×V) 水平覆盖角 60°
垂直覆盖角 40°
灵敏度(1W/1m) LF:104dB , HF/MF:115dB
大声压 LF:137dB , HF/MF:142dB
额定阻抗 LF:8Ω MF:8Ω HF:8Ω
直流阻抗
安装运输
安装 吊挂部件 T15F AeroLock吊装系统
吊点设置 顶部两侧各有三个扣位做吊挂点,后侧扣位方便吊挂时调整角度
支架孔
搬运 4×把手
附件: 标配件
选配件
音箱尺寸(W×H×D) 580×720×660mm
包装尺寸(W×H×D) 770×840×690mm
净重 84.6kg
总重 90.6kg

三视图
