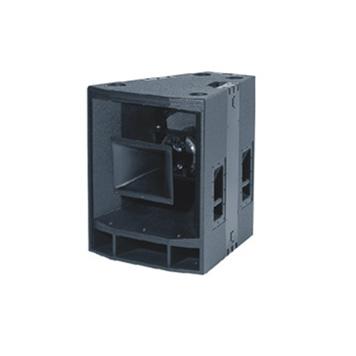

T12L 外置3分频双12英寸全频扬声器系统

T12L 外置3分频双12英寸全频扬声器系统

ONAX系统是T18W、T15F、T12L外置分频三款音箱多只配合组成主系统扩音部分。 ONAX系统采用了“修正的波阵面技术”: T18W、T15F、T12L多功能扩声系统的设计目的在于通过音箱的组合形成一致的波阵面,采用点声源的原理与梯形扬声器系统辐射狭窄水平扇形波的特点相结合。ONAX意为“三轴(重叠)”系统,在设计上将三只扬声器的音轴设置在同一轴心上。 ONAX音箱组运作起来如同一只巨型扬声器系统,这是使远程扩声系统保证均衡的高功率输出方式。

全国咨询热线
400-003-8066

在线咨询

产品特点

◇号角指向角为水平30°、垂直20, 高音主轴下调5°;
◇根据设计理念,两只12″扬声器及号角、一只2″和1″同轴驱动器与一只三轴号角结合为一体,形成上述指向角。

产品参数

基本特性:
音箱类型 三分频无源烤漆木质音箱
驱动器 中高频 MF/HF:1×4"/1×1.75"同轴中高频驱动器
低频 LF:2×12" 低频单元
分频 方式 外置分频网络
分频点
推荐分频点 LF/MF:750Hz , MF/HF:5.6kHz
连接 输入 1×NL4
输出 1×NL4
接线标识 HF:1+ 1- LF:2+ 2-
箱体 箱体类型 梯形箱,高强度架构及防驻波、防共振设计
箱体材质 俄罗斯白桦木层压板
表面处理 箱体 烤漆
面网
电声指标
频率响应 ±3dB LF:140Hz-750Hz
MF:750Hz-5.2kHz
HF: 5.2kHz-19kHz
-10dB 120Hz-20kHz
音箱功率 额定功率RMS(1) LF:600W, HF/MF:150W
连续功率 LF:1200W, HF/MF:300W
最大功率 LF:2400W, HF/MF:600W
指向性(H×V) 水平覆盖角 30°(高音号角轴线下调5°)
垂直覆盖角 20° (高音号角轴线下调5°)
灵敏度(1W/1m) LF:110dB , HF/MF:113dB
最大声压级 LF:144dB , HF/MF:146dB
额定阻抗 LF:4Ω MF:8Ω HF:8Ω
直流阻抗
安装运输
安装 吊挂部件 T12L专利 AeroLock吊装系统
吊点设置 顶部两侧各有三个扣位做吊挂点,后侧扣位方便吊挂时调整角度
支架孔
搬运 4×把手
附件: 标配件
选配件
音箱尺寸(W×H×D) 580×720×660mm
包装尺寸(W×H×D) 770×840×690mm
净重 57.6kg
总重 63.6kg


三视图
