  • S15F 内置/外置3分频双15英寸同轴全频扬声器系统

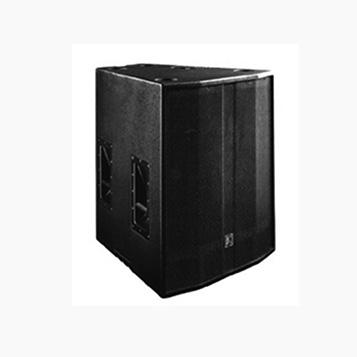

S15F 内置/外置3分频双15英寸同轴全频扬声器系统
15F是一款高灵敏、高声压3路内外置三分频扬声器系统,设计用于中等距离。 S15F采用100芯+44芯新型高声压同轴中高频压缩驱动器,振膜采用高分子聚合材料,提供自然的音色和大功率的输出。扬声器系统提供水平600、垂直400, 高音主轴下调5°的辐射角度。通过正确的组合和排列,S15F扬声器系统群组声学上的表现就如同一个独立的巨大点声源,以产生连贯而严密的波阵面。在整个群组的全部覆盖区域,都可以输出真实的声音。

全国咨询热线
400-003-8066

在线咨询

产品特点

◇ 高声压高灵敏度三分频全频扬声器系统。
◇ 号角指向角水平60°,垂直40°,高音主轴下调5°。
◇ 一只15英寸低频驱动单元,一只2英寸和一只1英寸同轴与一只号角结合为一体。
◇ 配备内置/外置分频模式切换开关
◇ 中高频之间内置无源分频器;中低频之间通过切换开关可选择使用内置分频装置或外接分频设备.
◇三扬声器、三音路、一音轴设计,能获得平滑的频率响应和优异的音乐听感,以及大的稳态高声压
◇设计的箱体结构和指向角度,使音箱阵列组合时相互之间不会产生干涉。
◇ 可适应复杂环境的中近距离的扩声要求
◇ 适用于体育场馆、大型演出等需要远射程、高声压的大型扩声系统的场所。

产品参数

基本特性:
音箱类型 二分频无源音箱
驱动器 中高频 1×1:+1×2"同轴
低频 LH:1×15"低频单元
分频 方式 内置/外置分频模式切换开关
分频点 LF/MF:500Hz, MF/HF:5.2kHz
推荐分频点 LF/MF:500Hz, MF/HF:5.2kHz
连接 输入 1×NL4
输出 1×NL4
接线标识 全频模式:1+ 1- ;双功放模式:LF:1+ 1- ,MF/HF:2+2-
箱体 箱体类型 梯形箱,高强度架构及防驻波、共振设计
箱体材质 俄罗斯白桦木层压板
表面处理 箱体 烤漆
面网
电声指标
频率响应 ±3dB LF:150Hz-500kHz
MF:500Hz-5.2kHz
HF:5.2kHz-20Hz
-10dB 100Hz-20kHz
音箱功率 额定功率RMS(1) LF:500W , HF/MF:150W
连续功率 LF:1000W , HF/MF:300W
大功率 LF:2000W , HF/MF:600W
指向性(H×V) 水平覆盖角 60°
垂直覆盖角 40°
灵敏度(1W/1m) LF:104dB , HF/MF:115dB
大声压 LF:137dB , HF/MF:142dB
额定阻抗 LF:8Ω MF:8Ω HF:8Ω
直流阻抗
安装运输
安装 吊挂部件
吊点设置 12×M8安装孔
支架孔
搬运 4×把手
附件: 标配件
选配件
音箱尺寸(W×H×D) 580×720×660mm
包装尺寸(W×H×D) 770×840×690mm
净重 51kg
总重 55kg

三视图

安装图
