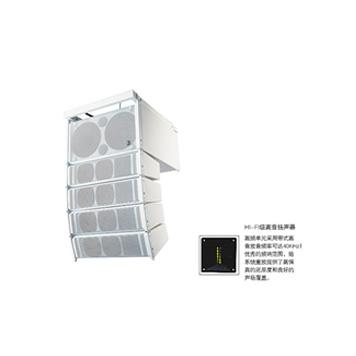

R4/R8 紧凑型有源线性阵列扬声器系统

R4/R8 紧凑型有源线性阵列扬声器系统

R4/ R8主要针对超大型豪华厅影院、五星大型会议室、多功能厅、教堂、礼堂等使用。本产品1组共包括1只有源超低音音箱,4只全频音箱,可以多组使用。
分享到:

全国咨询热线
400-003-8066

在线咨询

产品特点

>> 紧凑小巧适用于多种环境
>> 高频采用带式高音放音频率可达40kHz
>> 中低频单元为了保证音质,采用特殊的薄型发泡橡胶折环加喷涂纸盆的振动系统,有效的降低了失真。
>> 吊挂考虑不同环境垂直角度可以最小1°调整,并可多组吊挂
>> 600W  DSP有源功放
>>RS232 接口对系统提供全面控制

产品参数

基本特性:
音箱类型 三分频有源mini线阵
驱动单元 高频 HF:1×带式驱动单元
中低频 R4:MF/LF:2×4"低频驱动单元
低频 R8:LF:2×8"低频单元
分频 分频方式 内置分频网络
分频点
推荐分频点
连接 输入 R4(2×NL4);R8(卡侬母输入)
输出 信号并接卡侬公输出
接线 脚1:接地;脚2:信号+; 脚3:信号-
箱体 箱体类型 梯形箱
箱体材质 15mm 11层桦木层压板
表面处理 箱体
面网
电声指标
频率响应 ±3dB 50Hz~40kHz
-10dB
音箱功率 600W
指向性(H×V) 水平覆盖角 120°
垂直覆盖角 30°~90°(根据线阵辐射角度调整及配置数量)
最大声压级 121dB
功放类型
输入阻抗 20kΩ平衡输入,10kΩ非平衡输入
总谐波失真THD+N <0.1%@+0 dBV
输入源电动势 1 V, 1.4 V peak
输入过载源电动势 10 V , 14 V peak
控制保护
功放保护类型 过载保护,短路保护,温度保护
冷却方式 无级调速风扇(视温度情况同步加速风扇)
电源
电源线 PowerCon、国标三扁插
电压选择
安全电压范围 AC 230V@T6.3A,50/60Hz
电源消耗功率(静态)
电源消耗功率(动态)
环境要求
环境温度 工作温度 -10℃~40℃ 储运温度 -25℃~80℃
环境湿度 ≤90%
安装运输
安装/吊挂 吊挂部件 R4/R8吊架
吊点设置
支架孔
搬运
附件: 标配件 配套组件
选配件 R4/R8吊架
音箱尺寸(W×H×D) 492×900×608mm
包装尺寸(W×H×D)
净重 45kg
总重 50kg
