  • R416

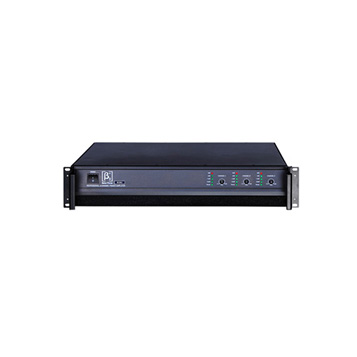

R416
R系列功率放大器隶属于第四代产品设计平台,在这一代产品中使用了一项关键的技术,低耗能的K4供电系统,这个供电系统终为线路带来近75%的音乐播放效率,并且该技术让供电系统发热大幅降低,低至0.8W的单管耗电终于让供电系统脱离散热器的束缚,体积大幅缩小,终我们的第四代产品可以在2U的机箱空间中集成了4只2.8kW的放大模块。而这仅有23kg的整机重量,这让贝塔斯瑞功功率放大器技术上升到了模拟放大器技术的高处

全国咨询热线
400-003-8066

在线咨询

产品特点

>> 完善的保护方案,避免失误操作可能引起的损坏和错误保护导致的尴尬场面。的是在线负载阻值检测、检测分析系统温度以调整输出累积功率、高频单独分析调整高频输出累积功率。
>> 负载阻抗定值检测技术,使用正在播放的音乐作为检测信号,实时分析输出电压与电流,运算得到在线负载阻值结果,低于3.2ohm即时启动软保护限制功率晶体驱动电流,故障消失后10毫秒内恢复输出,保护过程中继电器始终保持连接,避免触点损坏,此项技术还同时解决了通道间低频短路可靠性问题。
>> 系统温度超过45°时内置的风机开始逐渐加速运转,直至75°时达到高风力。
>> 系统温度超过75°时启动“峰值因数(CF)限值控制”系统,平缓提升CF限值,此时平均输出功率会略有下降,但峰值输出功率仍能保持,动态不会受到损伤,降低“冷场”等异常情况的发生机率。
>> 单独检测输出信号中3kHz以上部分的信号电压,0.5秒累积超出40V即时启动保护系统,减小输出直至平均低于40V,减轻使用过程中的异常情况对高音驱动器的损伤。
>> 散热器与变压器温度同时检测,分阶段连续调整输出累积功率,高温保护过程中始终维持正常输出,音质变化细微难以觉查。同时连续调整散热风扇气流速度,以降低系统温度。
>> 直流输出保护,检测信号中的直流成分,过高时切断输出,保护扬声器不受损伤。

产品参数

额定功率(8Ω/60s) 400W×4
额定功率(8Ω/40s) 500W×4
额定功率(4Ω/40s) 800W×4
大输出电压(Vp/40ms) 80V
输入灵敏度(32dB/×40) 1.41V
大增益 (0.775V) 37.3V
正常功耗(230V/8 Ω/D=2.83) 3.2A
大功耗 (230V/4 Ω/D=2.83) 6.4A
总谐波失真: (@1kHz ) <0.025%
互调失真:(@60Hz/7kHz 4:1 ) <0.075%
频率响应:(@20Hz-20kHz ) <  ±0.5dB
功率带宽: (@-3dB ) 10Hz-22kHz
相位响应: (@20Hz-20kHz ) <  ±15°
信噪比: (@1kHz,×40(32dB), A计权  ) >110dB
阻尼系数: (@63Hz ) >300
转换速率:(10kHz方波,×40(32dB)增益 )  >20V/us
输入阻抗: (@1kHz,平衡输入 ) >20k Ω
低负载阻抗:(单个通道)  >3.2 Ω
分离度: (正常工作条件,1kHz ) >80dB
共模抑制: (@1kHz ) >80dB
净尺寸:  88×482×400mm
重量 16kg
