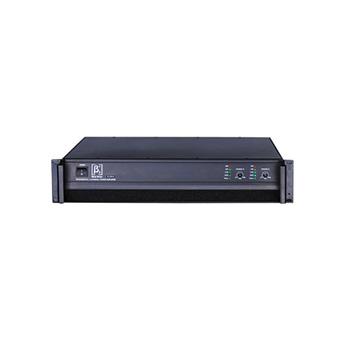

R226 放大器
R系列功率放大器隶属于第四代产品设计平台,在这一代产品中使用了一项关键的技术,低耗能的K4供电系统,这个供电系统终为线路带来近75%的音乐播放效率,并且该技术让供电系统发热大幅降低,低至0.8W的单管耗电终于让供电系统脱离散热器的束缚,体积大幅缩小,终我们的第四代产品可以在2U的机箱空间中集成了4只2.8kW的放大模块。而这仅有23kg的整机重量,这让贝塔斯瑞功功率放大器技术上升到了模拟放大器技术的高处。

全国咨询热线
400-003-8066

在线咨询

产品特点

>> 散热器电气悬空,功率晶体与散热器直接压合,抛开传统绝缘垫层的热传递阻隔,功率晶体得以迅速释放淤积热量、与散热体实现无温差传热。
>> 各功率晶体以均匀的短距离接近冷风入口,它们之间温度一致,因此可以均匀负担输出。
>> 在线性电源搭配线性放大线路的放大器方案里,我们的设计突破传统设计之路,创造功率/重量比、功率/体积比新的技术极限。
>> 的能源配比减少热量损失。
>> 独到的供电方案降低放大线路对电源供给要求。
>> 恰当的材料搭配和工艺变压器的体积更小,功率输出更大。
>> 散热器结构方案改进散热效果,让更小体积更轻重量的散热器更快带走淤积热量。

产品参数

额定功率(8Ω/60s) 1300W×2
额定功率(8Ω/40s) 1600W×2
额定功率(4Ω/40s) 2600W×2
大输出电压(Vp/40ms) 144V
输入灵敏度(32dB/×40) 2.55V
大增益dB(0.775V) 42.4V
正常功耗(230V/8 Ω/D=2.83) 3.2A
大功耗 (230V/4 Ω/D=2.83) 6.4A
总谐波失真: (@1kHz ) <0.025%
互调失真:(@60Hz/7kHz 4:1 ) <0.075%
频率响应:(@20Hz-20kHz ) <  ±0.5dB
功率带宽: (@-3dB ) 10Hz-22kHz
相位响应: (@20Hz-20kHz ) <  ±15°
信噪比: (@1kHz,×40(32dB), A计权  ) >110dB
阻尼系数: (@63Hz ) >300
转换速率:(10kHz方波,×40(32dB)增益 )  >20V/us
输入阻抗: (@1kHz,平衡输入 ) >20k Ω
低负载阻抗:(单个通道)  >3.2 Ω
分离度: (正常工作条件,1kHz ) >80dB
共模抑制: (@1kHz ) >80dB
净尺寸:  88×482×400mm
重量 16kg
