β3贝塔斯瑞音响

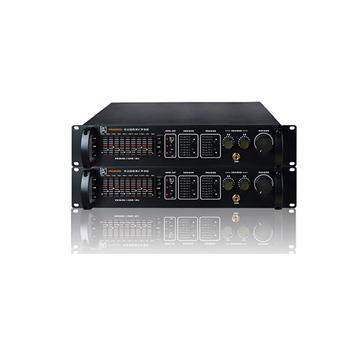

PE2200 Class-D音频功率放大器

PE2200 Class-D音频功率放大器

PE系列教育扩声系统是针对教育扩声环境、依据建筑声学原理和现代电扩声技术,量身定制的音频系统。其集合了前置、音频信号处理,高功率低能耗功放、线路控制器等功能的一体式数字音频系统。
分享到:

全国咨询热线
400-003-8066

在线咨询

产品特点

>> PE系列教育扩声系统是针对教育扩声环境、依据建筑声学原理和现代电扩声技术,量身定制的音频系统。其集合了前置、音频信号处理,高功率低能耗功放、线路控制器等功能的一体式数字音频系统

>> 环境动态平衡技术、10段EQ可调,内置图示均衡模块(带保护面板)

>> CLASS-D数字功率放大器,高功率开关电源供电,高效率低能耗

>> 采用话筒前置设计,具有平衡式和非平衡式话筒输入端。独立供电开关,提供48V幻象供电和恒流源供电控制

>> 机身采用国际2U标准。机架式安装设计

>> 散热技术、无风扇设计;低温工作,节能环保

>> 驳接控制面板,可在讲台上方便控制音里增减和线路选择

产品参数

功放输出级技术类型 Class-D功率放大器
最大不失真输出功率
(
200Wx2(8Ω)
350Wx2(4Ω)
功放通道效率 ≥85%(100W 8Ω)
功放电路保护功能 功放级具有过流保护、过(欠)压保护、过载保护、超温保护
功放部分信噪比(20Hz-20kHz) ≥100dB
话筒房间均衡器
均衡器类型 2/3oct 10段 恒定Q值图示均衡器
各点频增益控制范围 ±12dB
平衡输入话筒通道(带供电开关)(话筒输入#1、#2)
通道增益 最大84dB (44dB-84dB可调)
输入灵敏度 -50dB~-10dB可调
2.5mV-250mV可调
输入阻抗 3KΩ(适用话筒阻抗100-600Ω)
话筒供电 +48V幻像供电
信噪比 ≥80dB(A计权)
总谐波失真 ≤0.1%
频率响应 50-20kHz(±1dB)
不平衡输入话筒通道(带供电开关)(话筒输入#3、#4)
通道增益 最大84dB (44dB-84dB可调)
输入灵敏度 -50dB~-10dB可调
2.5mV-250mV可调
输入阻抗 ≥50KΩ
话筒供电 1.5V~9V 500μA恒流源供电
信噪比 ≥80dB(A计权)
总谐波失真 ≤0.1%
话筒指示灯供电 10mA(可选配)
频率响应 50-20kHz(±1dB)
平衡输入话筒通道(话筒A)
通道增益 70dB(输入灵敏度20mV)
输入阻抗 3KΩ(适用话筒阻抗100-600Ω)
信噪比 ≥80dB(A计权)
总谐波失真 ≤0.1%
频率响应 50-20kHz(±1dB)
线路输入通道(线路输入1、2、3)
输入阻抗 10KΩ
输入灵敏度 -10dB(250mV)
信噪比 ≥90dB(A计权)
总谐波失真 ≤0.1%
频率响应 20-20kHz(±1dB)
线路输出(L、R通道)
线路阻抗 50kΩ
输出灵敏度 -10dB(250mV)
话筒级联输出(单声道)
线路阻抗 1kΩ
输出灵敏度 -34dB(250mV)
线控端子
接口 DIN连接器
尺寸、重量
机身尺寸(WxDxH) 321x483x93.5(mm)
包装尺寸(WxDxH) 585x395x182(mm)
净重 5.78kg
毛重 7.26kg
