  • ΣH94 外置2分频10英寸号筒式中高频扬声器系统

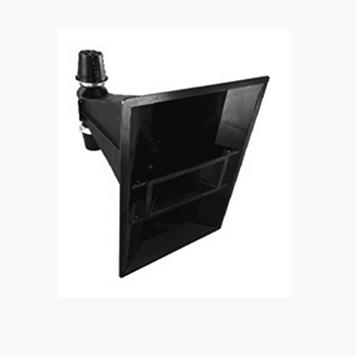

ΣH94 外置2分频10英寸号筒式中高频扬声器系统
ΣH系列体育场馆专用扬声器,采用恒指向理论及多换器的输出合为一个声源技术,低频状态有极优指向性控制能力,组成阵列时有一致的外观。 ΣH42、ΣH64和ΣH94中远距离号角是组合多个号筒/驱动器系统。ΣH94在中短距离投射中有的表现,也可以配合大型ΣH210、ΣH42和ΣH64使用。

全国咨询热线
400-003-8066

在线咨询

产品特点

◇ 四单元二分频号筒式全频扬声器
◇ 二只10英寸高功率中低音单元,功率高达600W
◇ 二只3英寸钛膜高音压缩驱动单元
◇ 采用外置分频方式
◇ 二只中低音单元通过特殊的双岐管与号筒耦合,再与轴向的高音号筒
  组成的轴向定位号筒
◇ 中低音单元配备能进一步提高声压和频响的等化器
◇ 60°×40°的恒指向性角度可减少音频干涉以保证声音清晰度
◇可适应复杂环境的中远距离的扩声要求
◇ 适用于体育场馆固定安装的扩声系统

产品参数

基本特性:
音箱类型 二分频无源玻璃钢全频号角音箱
驱动器 高频 HF:2×3"压缩驱动单元
中频 MF:2×10"低频驱动单元
分频 方式 外置分频网络
分频点
推荐分频点 2kHz
连接 输入 1×NL4
输出 1×NL4
接线标识
箱体 箱体类型 锥形号角
箱体材质 玻璃钢
表面处理 箱体
面网
电声指标
频率响应 ±3dB MF:100Hz-2kHz HF:1kHz-17kHz
-10dB MF:80Hz-2kHz HF:1kHz-19kHz
音箱功率 额定功率RMS(1) HF:150W  MF:600W
连续功率 HF:300W MF:1200W
大功率 HF:600W  MF:2400W
指向性(H×V) 水平覆盖角 90°
垂直覆盖角 40°
灵敏度(1W/1m) HF:115dB
MF:113dB
大声压 HF:143dB
MF:147dB
额定阻抗 HF:8Ω MF:8Ω
直流阻抗
安装运输
安装 吊挂部件
吊点设置 8×ф12安装孔
支架孔
搬运
附件: 标配件
选配件
音箱尺寸(W×H×D) 1091×1598×1596mm
包装尺寸(W×H×D) 1200×1650×1785mm
净重 108kg
总重

三视图
