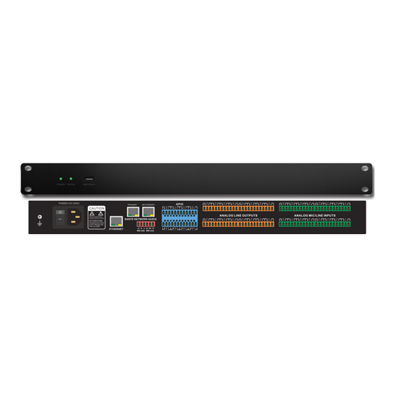

FreeNet-A全网络化音频数字音频处理器FN-A1616D

FreeNet-A全网络化音频数字音频处理器FN-A1616D

一、系统概述FreeNet-A系统产品采用Date数字音频传输协议,结合自主研发的数字音频处理器为核心向周边拓展,将传统的麦克风、接口盒、音箱转变成Date传输的产品,从而实现整个系统全网络化的布局。二、系统特点1、经济和多功能全部只需要一根线缆,Date将整个系统设备和控制集成到一个标准的IP网络。2、卓越品质采用数字......

分享到:

全国咨询热线
400-003-8066

在线咨询

一、系统概述

FreeNet-A系统产品采用Dante数字音频传输协议,结合自主研发的数字音频处理器为核心向周边拓展,将传统的麦克风、接口盒、音箱转变成Dante传输的产品,从而实现整个系统全网络化的布局。
FreeNet-A系统打造全网络化音频的解决方案,FreeNet-A系统为智能全网络音频系统,为会议室、指挥中心等量身定制最精确的解决方案。
FreeNet-A系统产品采用Dante数字音频传输协议,结合自主研发的数字音频处理器为核心向周边拓展,将传统的麦克风、接口机、音箱转变成在Dante传输的产品,从而实现整个系统AolP的布局。
前端采集音频的模拟信号将其转换成数字信号,通过网络传输至后端输出设备,再将数字信号转换成模拟信号给输出设备。

二、系统特点

1、经济和多功能:全部只需要一根线缆,Dante将整个系统设备和控制集成到一个标准的IP网络。

2、卓越品质:采用数字传输,消除其他电器设备的干扰及线缆之间的串扰,同时不再有长距离线缆的信号衰减。

3、易于使用:通过DanteController轻松编辑设备名称和通道标签、控制采样率并设置设备延时

4、网络健康和管理:支持全面呈现网络的健康状况,包括设备延时监控、主动时钟健康监测、数据包错误报告和带宽使用统计数据等。

5、无扰动冗余:许多启用了Dante的设备都支持无扰动冗余,采用次级物理网络来复制主网络上的音频信息流。这样即使主网络连接出现问题,也可以自动预防任何音频丢失或中断。

6、单播或组播:Dante音频通道可按照需要配置为单播或组播,最佳使用有效带宽。单播为单独通道直接提供点到点的音频流;组播则是将一个音频流同时发送给多个设备

7、与WindowsMacOSX完全整合:Dante虚拟声卡能将电脑变成多轨录音和媒体回放的Dante音频接口,只需使用电脑现有的以太网端口即可,无需额外的硬件。数字音频工作站、媒体播放器软件、SkypeiTunesPandoraSpotify和其他应用程序都能通过 Dante虚拟声卡轻松地集成到网络当中。

系统特点:数字化、网络化、一体化

小会议室音频解决方案

大会议室音频解决方案

报告厅音频解决方案

背景音频解决方案

三、多场景应用

1、中小会议室:80-100平米中小会议室

2、大会议室:150-200平米大会议室

3、报告厅:200-300平米报告厅

4、背景音频解决方案:200-500平米背景音频解决方案

四、产品特性

模拟输入通道:16
模拟输出通道:16
Dante输入通道:16
Dante输出通道:16
处理器:ADI SHARC 21489@450 MHz SIMDx2;
DSP处理能力:400 MIPS,1.6 GFLOPS;
采样率:48 kHz,± 100 ppm;
THD+N:<-94dB @17dBu
输入动态范围:110dB
输出动态范围:112dB
处理模块为可配置式,根据需求自由更换;
提供8台设备同时在线操作;
支持摄像跟踪;
具有8路GPIO;
内置一进一出的USB声卡,支持音乐播放、录制和软视频会议(如:ZOOM,腾讯会议,钉钉会议等);
总线式AEC,尾长时间:512ms,收敛率:60dB/S, 回声消除幅度:60dB;
独立通道的AFC(反馈抑制),采用陷波式算法,传声增益提升幅度:10dB;
噪声抑制(ANS),信噪比提升18dB
闪避器(Ducker);
噪声增益补偿器(ANC)
增益共享自动混音(AMC)、门限自动混音(Gate Mixer);
12段英式参量均衡,提供5种滤波器选择:Parametric,Lowshelf,Highshelf,Lowpass,Highpass;
提供终端用户订制操作界面,最大支持30台设备同一个界面管理;
具有中央控制功能,支持RS232、RS485、UDP三种控制方式,可对系统中的电源、信号切换、环境控制、音频等整体控制,实现一键开启系统所需要的功能。

五、产品参数

FN-A1616D数字音频处理器 参数
处理器 ADI SHARC 21489
采样率/量化位数 48K/24bit
40bit DSP浮点运算引擎
模拟输入、输出通道数量 12×8
Dante输入、输出通道数量 8×8
输入增益 0/3/6/9/12/15/18/21/24/27/30/33/36/39/42/45/48 dBu
幻象电源 +48V/10mA max
频率响应(20~20kHz) ±0.3dB
最大电平 +18dBu
THD+N <-94dB @17dBu
输入动态范围 110dB
输出动态范围 112dB
通道隔离度 @1kHz 108dB
输入阻抗(平衡接法) 5.4KΩ
输出阻抗(平衡接法) 600Ω
系统延时 <3ms
工作电源 AC110~240V,50Hz/60Hz
尺寸(宽x深x高) 482×260×45mm
运输重量 4KG
