TLA-101F 外置2分频双10英寸防水全频线性阵列扬声

TLA-101F 外置2分频双10英寸防水全频线性阵列扬声

TLA-101F所有部件均按IP46国际防尘、防水等级标准进行设计,并在箱体结构上特别设计了导流、防喷溅装置。设备组装时采用特殊的生产密闭工艺,从而在保障该设备达到IP46等级以上的防尘、防水安全特性的同时还能正常发挥高质量还音的功能特性。
分享到:

全国咨询热线
400-003-8066

在线咨询

产品特点

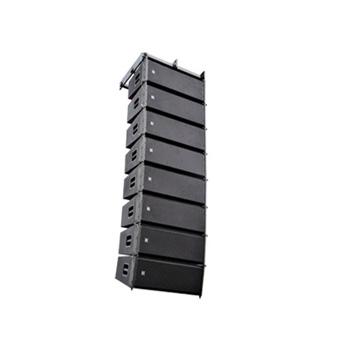

◇ TLA-101F中型线阵列扬声器系统利用TLA吊装架,可沿垂直方向吊装多达12只TLA-101F音箱
◇ TLA-101F为二分频音箱,内置2只10"钕铁 硼Kapton低频驱动单元及2只1.75"钕铁硼Kapton平面波高音压缩驱动单元
◇ TLA-101F线阵列系统中各音箱发出的扇形柱面波可实现无缝耦合,因此能形成连贯的柱面波。两只音箱之间的张开角为0°~ 5°

产品参数

基本特性
音箱类型 二分频防水线性阵列音箱
驱动器 高频 HF:2×1.75"钕铁硼压缩防水驱动单元
低频 LF:2×10"钕铁硼内磁低频防水单元
分频 方式 外置分频
分频点
推荐分频点 2kHz
连接 输入 1×NL4
输出 1×NL4
接线标识 LF:1+ 2- ,HF:3+ 4-
箱体 箱体类型 楔形箱体
箱体材质 进口层压板
表面处理 箱体 黑色聚亚胺酯喷涂
面网 黑色喷粉、金属面罩海绵覆盖
电声指标
频率响应 ±3dB LF:100Hz-4kHz HF:1000Hz-17kHz
-10dB LF:90Hz-4kHz HF:1000Hz-18kHz
音箱功率 额定功率RMS(1) LF: 400W HF: 140W
连续功率 LF: 800W HF: 280W
最大功率 LF: 1600W HF: 560W
指向性(H×V) 水平覆盖角 120°
垂直覆盖角 可变,取决于阵列的长度和配置
灵敏度(1W/1m) LF:102dB HF:110dB
最大声压级 高频 HF:128dB/134dB(峰值)
低频 LF:131dB /137dB(峰值)
额定阻抗 LF:8Ω , HF:8Ω
直流阻抗
安装运输
安装 吊挂部件 专用吊架配1/2卸扣
吊点设置 专用三点式吊挂
支架孔
搬运 2×铁把手
附件: 标配件 ф12不锈钢质高强度插销
选配件 吊架(6.DJS.B-009), 脚轮支架(1.AZPJ.154),
4寸 聚氨脂脚轮(7.YXPJ.B06)
音箱尺寸(W×H×D) 800×323×440mm
包装尺寸(W×H×D) 920×430×585mm
净重 26.5kg
总重 29.5kg

三视图
