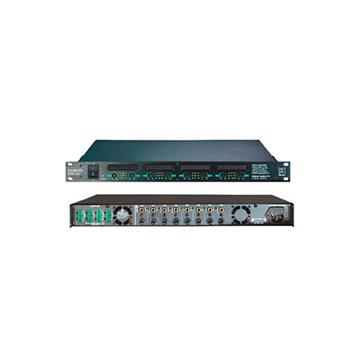

MAX812D CLass-D 功率放大器

MAX812D CLass-D 功率放大器

MAX812D是一款专门为会议/公共广播系统设计的专业功率放大器,其中,MAX812D为8 通道设计,均可两两桥接输出。桥接后功率高达300W。 MAX812D采用标准19寸机架宽度,1U机箱设计,体积小,重量轻,方便安装。电路方面,采用开关电源+D类功率放大器设计,并内置有源功率因数校正(APFC)电路,适应全球范围电源电压,整机具有极高的能效比,与传统方案设计的功率放大器相比,可大大降低工作能耗,达到节能减排的效果。
分享到:

全国咨询热线
400-003-8066

在线咨询

产品特点

◇ 标准1U机箱
◇ 开关电源供电,适应全球范围的宽电源电压运行
◇ 具有有源功率因数校正电路(APFC)
◇ 高效率Class D功率放大电路
◇ 每通道同时配置有平衡(6.35 TRS)和非平衡(RCA)输入端子
◇ 每通道分别具有:输入/输出/削波 三个LED指示
◇ 每通道具有独立音量控制
◇ 信号级联开关(同时实现桥接功能)
◇ 高频/射频保护
◇ 输出对地短路保护
◇ 无级变速风冷

产品参数

基本特性:
功放类型 D类 八通道功率放大器
输出功率 @1 kHz , THD≤0.5% ) 立体声(每通道): 120W×8(8Ω),160W×8(4Ω)
桥接道: 320W×8(8Ω)
负载阻抗 立体声(每通道): ≥4Ω
桥接: ≥8Ω
输入接口 6.35mm TRS+RCA
输出接口 4位欧式端子台/2通道
电声指标
频率响应 20Hz~20kHz(±2dB)
总谐波失真 ≤0.5%@10%额定功率,1kHz
互调失真 ≤0.5%@60Hz/7kHz,10%额定功率
相移特性
阻尼系数 ≥100@8Ω/100Hz
串音衰减
信噪比 ≥100dB(A)
整机增益特性
通道增益差异 ≤0.25dB
最小源电动势 1V
过载源电动势
转换速率 ≥35V/μs
输入阻抗 20kΩ(非平衡输入),10kΩ(平衡输入)
控制保护
前板控制说明 交流电源开关、通道1和通道8电平控制旋钮
后板控制说明 多通道模式,级联(桥接)模式选择
前板指示说明 信号输入指示,信号输出指示,削波指示
功放保护类型 短路、过载、过热等
冷却方式 四风扇、无级变速、气流由前向后冷却
电源
电源电压 AC 110V~230V , 50/60Hz
整机功耗 1520W
静态电源消耗 <45W
环境要求
环境温度 工作温度 -10℃~40℃ 储运温度 -25℃~80℃
环境湿度 ≤93%
尺寸、重量
净重 11kg
毛重 12kg
机身尺寸(W×D×H) 482×453×44.5mm
包装尺寸(W×D×H)
