ZOBO卓邦打造东莞黄河中心大厦东方索菲特大酒店音视频系统
ZOBO卓邦打造东莞黄河中心大厦东方索菲特大酒店音视频系统 分享到:

项目详情:

一、工程简析黄河中心大厦位于东莞市重镇虎门镇虎门大道与银龙路的交汇处,63层总高度为229.9m,堪称东莞标志性建筑。黄河大厦的结构形式为筒中筒结构,1层2层主要定位为男女服装批发;3层为牛仔及童装批发;4到6层定位为国内外高端品牌服装批发及零售;7层位华润万家,8层为东方索菲特大酒店辅助餐饮区;9层为东......

产品应用场景图 / Application scenarios

一、 工程简析

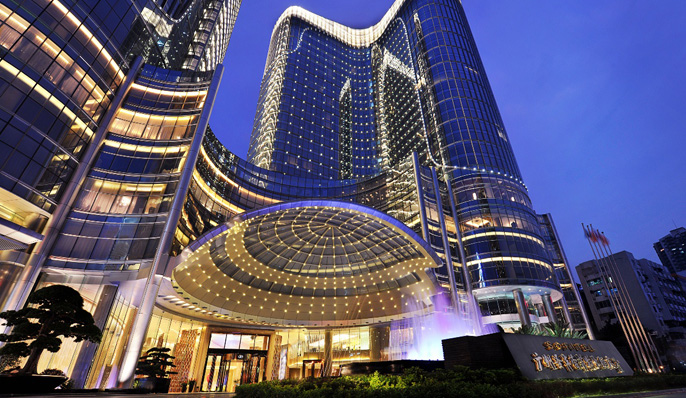

黄河中心大厦位于东莞市重镇虎门镇虎门大道与银龙路的交汇处,63层总高度为229.9m,堪称东莞标志性建筑。黄河大厦的结构形式为筒中筒结构,1层2层主要定位为男女服装批发;3层为牛仔及童装批发;4到6层定位为国内外高端品牌服装批发及零售;7层位华润万家,8层为东方索菲特大酒店辅助餐饮区;9层为东方索菲特大酒店尊龙国际娱乐会所;10至26楼为甲A级写字楼;27层及以上为东方索菲特大酒店所占据。

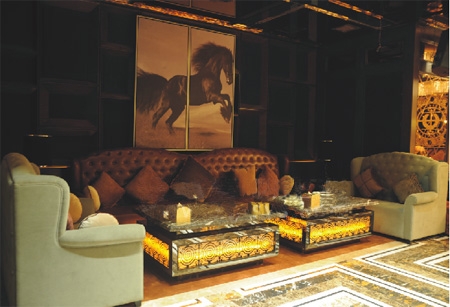

作为东方索菲特大酒店KARAOKE中心尊的龙国际会所是虎门镇顶级高档娱乐会所的典范。
在此项目中,总共拟建大小包房共53间KARAOKE包房,按照听音面积,定位七种风格。其中实际听音面积42平方左右小房共31间,实际听音面积55平方左右中房共10间,实际听音面积65平方左右大房共4间,实际听音面积65平方左右小VIP房共5间,实际听音面积110平方左右中VIP房共1间,听音面积200平方左右大VIP房共1间,实际听音面积150平方左右总统包房共1间。
该场所的音响在效果、功能及先进性方面全面超越目前主流的所有 KARAOKE场所,并且设备的设计必须有一定的前瞻性,系统接口必须具有开放性和具有扩展性,使用广泛采用的技术标准,能长时间稳定可靠运行。

 二、 系统设计

根据实际情况将音响系统的需求按包房的面积来进行分类,虽然在器材的配置上略有不同。但不同面积的包房应该在声压水平和演唱、重放效果上达到相同专业水平。在功能上,该 KARAOKE房的音响系统不但应该能够实现优秀的卡拉OK演唱效果,这就要求所使用的音响器材在具有良好音质的同时具备较大的功率储

备和动态能力。
根据包房的需要我们采用了一种全新的扬声器配置方案,即在传统的两声道音箱的基础上整加一个独立的中置人声通道。这样系统配置和传统方式相比具有以下几个优点:
第一、能够使声音的密度感更好,声场更加宽阔,能够很好的营造出临场感和现场气氛。
第二、采用三只前置音响能够使用较小尺寸的音箱达到相同的声音量感和声压水平,这样更加便于我们进行箱体的安装,使其更好的融入装修之中。同时在低频的表现上来看,多只小尺寸的扬声器的低频速度感比单只大口径扬声器单元更好,主观听的冲击力和刺激感更加强烈,表现的声底将更干净,清晰。
第三、音箱运行安全性上,众所周知卡拉OK音箱的扬声器是很容易损坏的,除了摔MIC,啸叫等情况经常发生等原因外,主要是因为卡拉 OK音箱需要长时间的工作在大功率状态,这样一来喇叭的老化速度将大大增加,如果喇叭经常在大于其额定功率的状态下工作,当然更加容易使喇叭线圈烧毁而损坏了。当然现在一部分扬声器鼓吹其具有保护功能,能够在输入功率过大时保护扬声器(主要是高音扬声器),但这样可能出现在大信号工作时突然没有高音的情况。所以最好的解决办法一方面是使用额定功率更大的音箱,另一
方面就是降低音箱的负担。由于采用了三只音箱,每只音箱承受的功率相对采用两只音箱达到同样的声压水平时的承受功率要低,这样一来就能够在保障效果的同时使扬声器更加安全的工作。

三、 具体配置技术说明

 1、 三通道豪华包房系统,在使歌唱时人声表现突出、通透,演唱更加轻松。全数字化效果器具有专业舞台演唱用的数字混响REVERB和ECHO的双重效果。主音箱高音采用反射式音响,增加房间的漫射声波,低音采用12寸单元,动态大低频强劲,获得更好的声场。适合高要求的卡拉OK场所。人声醇厚且高音通透而不噪,能很好的起到美化声线的作用。
2、 五通道豪华包房采用具有独立中置及辅助人声通道的多通道KARAOKE系统,在使歌唱时人声表现突出、通透,演唱更加轻松。全数字化效果器具有专业舞台演唱用的数字混响REVERB和ECHO的双重效果。考虑面积比较大,主扩声采用专业12寸全频HI-FI级专业音箱,增加房间的能量及漫射声波,获得更好的声场。适合高要求的卡拉OK场所。中置及辅助同样采用专业10寸全频HI-FI级专业音箱,1.7英寸镁铝合金膜高音压缩驱动器,非常符合人声的频谱范围,人声醇厚且高音通透而不噪,能很好的起到美化声线的作用。(其中七通道扩声系统是五通道的扩展,技术标准一致。)

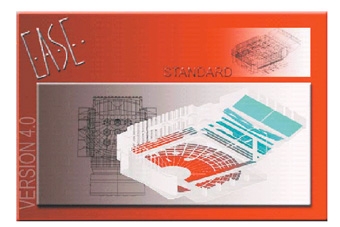

四、计算机声学校验 采用计算机辅助声学设计,使设计更加客观科学,计算机厅堂声学设计软件(EASE),它是一种用于厅堂声场设计的计算机软件。存有各种房间体形、吸音材料、扬声器等资料,可以根据实际需要进行选择、设计,计算出房间的混响时间,描绘出声场分布图、声线图和各种声学特性曲线,为厅堂音质设计和音响工程 施工提供了科学的依据。我们在计算机里建立了一个与实体建筑一样大小的三维模型,并在模型中加入了扩声音箱,通过计算机计算出设计的效果是否达到要求,做到事先验证,是科学可靠的依据。

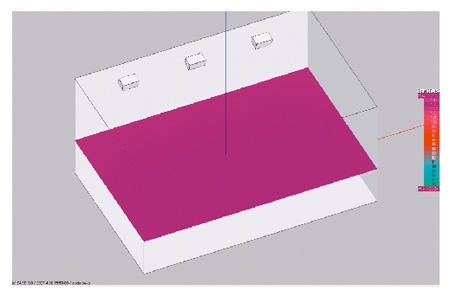

1、三通道豪华包房声学模拟

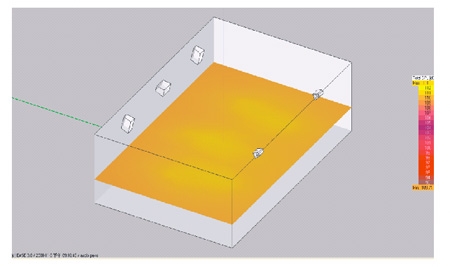

此图可让你直观的知道声压级是否达到指标,在这里厅堂的大部分面积声压级达到112dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行。

三通道豪华小包房在500Hz时声压图

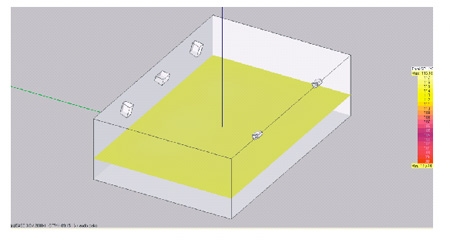

此图可让你直观的知道声压级是否达到指标,在这里厅堂的大部分面积声压级达到109dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行。

三通道豪华小包房在2000Hz时声压图

此图可让你直观的知道声压级是否达到指标,在这里厅堂的大部分面积声压级达到106dB完全超出国家一
级标准,并拥有足够的预量,能保证系统可靠的运行。

三通道豪华小包房在4000Hz时声压图

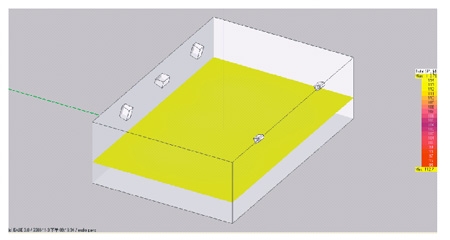

2、五通道豪华包房声学模拟

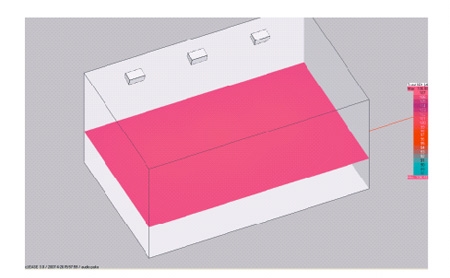

此图可让你直观的知道声压级是否达到指标,在这里厅堂的大部分面积声压级达到109dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行。

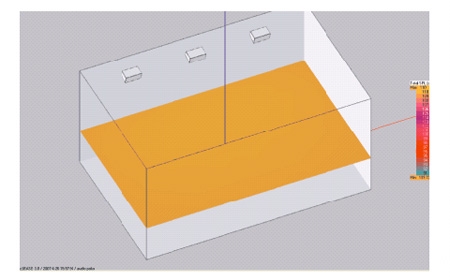

 此图可让你直观的知道声压级是否达到指标,在这里厅堂的大部分面积声压级达到107dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行

五通道豪华大包房在2000Hz时声压图


此图可让你直观的知道声压级是否达到指标,在这里厅堂的大部分面积声压级达到106dB完全超出国家一级标准,并拥有足够的预量,能保证系统可靠的运行。

五通道豪华大包房在4000Hz时声压图


三、 设备的选型
在设备的选型上,我们在主要设备上采用了3G Audio和“贝塔斯瑞”这两个品牌的产品。3G Audio专业卡拉OK音响系统产品以着重体现人声的质感、修饰性和音乐的表现性、并以在高声压大功率工作状态下的稳定性和耐用性突出而著称。所有单体及关键材料均按3G Audio 的特殊要求订制,音箱的分频器设计更是经由计算机辅助设计到高级听音师的人工调整再到消声室的精密测试再调整多道细致的环节,以便使分频电路最适合所选用的喇叭,把人们的歌声更好的表现出来。
