音响设备中功能开关冲击噪声抑制
音响设备中功能开关冲击噪声抑制 分享到:

项目详情:

文章主要针对大功率音响设备中功能开关冲击噪声的相关内容进行了分析介绍。首先本文就大功率音响设备中主要功能开关(电源开关、波段开关、功能切换开关)在音响使用过程中产生噪声的原因进行了分析。紧接着,本文在主要功能开关冲击噪声产生原因的基础上,提出了相应功能开关冲击噪声抑制的方法。最后,本文对主要功能......

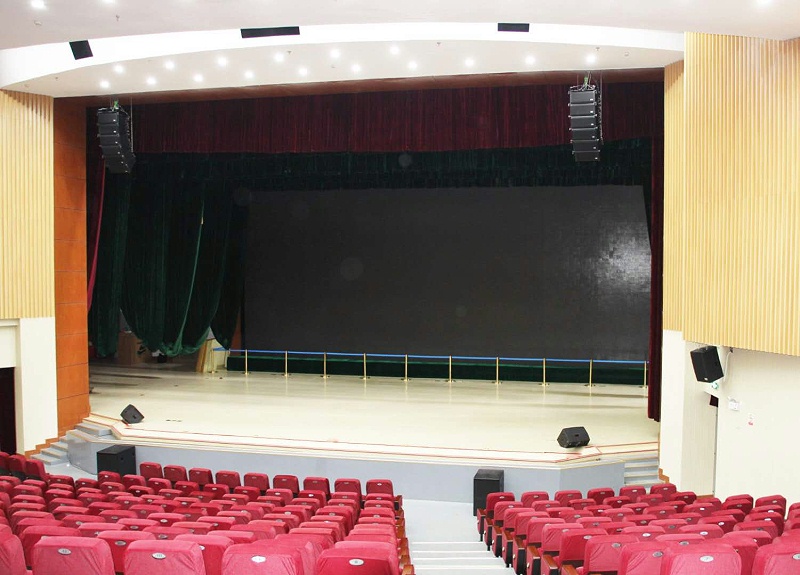

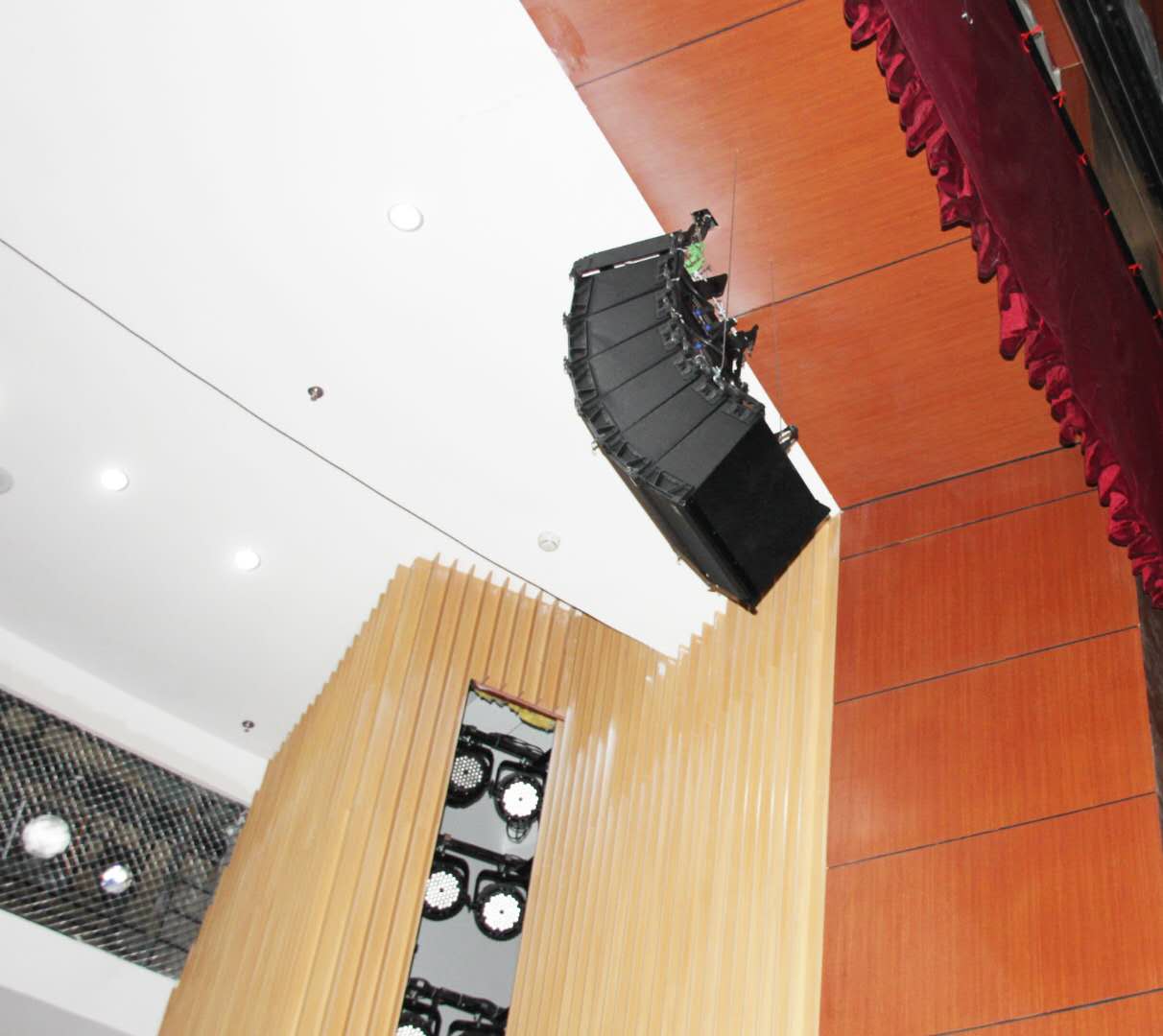

产品应用场景图 / Application scenarios

文章主要针对大功率音响设备中功能开关冲击噪声的相关内容进行了分析介绍。首先本文就大功率音响设备中主要功能开关(电源开关、波段开关、功能切换开关)在音响使用过程中产生噪声的原因进行了分析。紧接着,本文在主要功能开关冲击噪声产生原因的基础上,提出了相应功能开关冲击噪声抑制的方法。最后,本文对主要功能开关噪声抑制方法进行了总结。

就音响设备而言,其功能开关就是指实现音响某些特定功能需求而设定的开关,一般而言主要的功能开关有电源开关、波段开关以及功能切换开关。就目前国内状况而言,这些功能开关设计时一般都是采用机械开关而实现的,而这直接导致的后果就是功能开关启动时会产生冲击噪声。就小功率音响设备而言,这些冲击噪声较小,几乎可以忽略,但是对于大功率的音响设备来讲,这些冲击噪声的存在直接影响消费者的使用体验,十分令生产者和消费者头疼。下面我们简单介绍大功率音响中主要功能开关(电源开关、波段开关、功能切换开关)冲击噪声产生原因以及冲击噪声抑制的方法。

音响设备中功能开关冲击噪声抑制

一、功能开关冲击噪声产生原因

1、电源开关

一般来讲,音响设备的适用电源为220v,交流电,即电源开关所控制的电流是220v交流电,由于功放前置端的电容器其电压不能发生突然改变以及音响开机以及关机的瞬间,电容电压传送迅速,从而导致整个过程的电压传送被放大,最终形成了所谓的冲击噪声。

2、波段开关

波段开管是指控制音响波段转换的开关,一般情况下,波段开关包括短波、中波以及调频三大开关,其具体作用于各个波段的输入以及振荡回路,以此来实现对各波段的切换。由于不同的波段,其输入以及振荡回路的状态不同,因此各波段在进行切换时就会产生冲击噪声。

3、功能切换开关

在音响设备中,一般而言,对于功能切换开关,都会设有输入、收音、磁带、唱片(CD)以及电唱机五个工作状态,想要实现不同的音响功能,只需要切换不同的工作状态即可。如同波段开关类似,不同音响功能其工作状态不同,自然在进行切换时就会产生冲击噪声。

音响设备中功能开关冲击噪声抑制

二、功能开关冲击噪声抑制方法

在分析了不同功能开关冲击噪声产生的原因后,下面我们简单介绍一下音响设备中主要功能开关冲击噪声抑制的方法。

1、电源开关冲击噪声抑制方法

电源开关冲击噪声产生的根本原因是电源开关接通和断开时电容电压的突然变化,因此要想抑制冲击噪声,就要从此处着手。事实上,我们可以在扬声器和功放前置端之间插入一个电子元件——继接器来解决这个问题。大致原理如下:在电源开关断开时,继接器处于断开状态,如果此时将电源开关闭合,那么交流电源经过滤波电容电压处理后的电流向电容充电,当电容电压达到一定状态后,继接器吸和,扬声器和功放装置连接,整个回路形成,一般情况下,整个过程大约需要3-4秒的时间,这样就可以避免音响开机以及关机的瞬间,电容电压的迅速传送,从而抑制了音响开机时产生的冲击噪声;而同理,在电源开关闭合状态下,继接器处于吸和状态,当电源断开时,电容迅速放电,继接器断开,即扬声器回路断开,但反观功放前置电路,滤波电容电压产生延迟,也就是说正常情况下的冲击噪音产生延迟,但此时扬声器电路已经断开,自然也就抑制了音响关机时的冲击噪声。

2、波段开关冲击噪声抑制

对波段开关冲击噪声抑制,可以采用“先断后通”的特殊处理形式,整个波段转换分为两步:第一步,“先断”,当波段开关进行转换时,我们借助晶体管,在直流电压通过开关的瞬间,通过加之于晶体管基极上的直流电压接通晶体管,断开收音输出,从而达到收音输出切换的静噪效果;第二步,“后通”,在波段开关转换完成之后,加之于晶体管上基极上的直流电压消失,晶体管断开,从而接通正常的收音输出。最终通过在这两步实现音响设备中波段开关冲击的噪声抑制。

3、功能切换开关冲击噪声抑制

事实上,功能切换开关冲击噪声产生的原因和波段开关冲击噪声产生的原因在本质上十分类似,因此其解决方法在本质上也就十分雷同,同样也是采用“先断后通”的特殊处理方式,只不过整个实现过程以及借助的电子元件有些许差异。我们具体看一下:就功能切换开关而言,对应一般音响的五个工作状态,一般设置五个功能开关,其中每一个开关对应一个输入端和输出端。而从整体功能开关设置来看,其又对应一个公共输入端口和为公共输出端口,而其“先断后通”的处理方式就是通过输入输出端口来实现的。首先整个功能开关的公共输入端以及将每一个功能的输出端都设置为零静态直流电平,这样设置的好处就是,无论是在按功能开关还是复位功能开关,其都能实现“零电平”的工作状态,也就是保证了不同功能开关切换时的无直流电压变化,自然也就抑制了功能开关切换时产生的冲击噪声。

音响设备中功能开关冲击噪声抑制

三、总结

通过前两部分内容的介绍,尤其是第二部分——音响主要功能开关冲击噪声抑制方法的介绍,我们可以得出,当前针对大功率音响设备功能开关冲击噪声的抑制,主要使用的的方法主要有两种:

(1)延迟冲击噪声的发生;

(2)静噪。

分析前面介绍的对三种主要音响功能开关冲击噪声抑制的方法,我们不难发现:对于电源开关冲击噪声的抑制,其实是利用“时间差”或者说是缓冲回路来延迟冲击噪声的发生。而对于波段开关和功能切换开关冲击噪声的抑制,则是采用的静噪的方法。当然,除了音响中的这些主要功能开关,音响中还有一些功能开关也是通过这两种方法来实现抑制冲击噪声的,比如说停止按键、放音按键等等。尽管“延迟”和“静噪”这两种方法当前对冲击噪声的抑制取得了不错的效果,但是其却并未从本质源头解决冲击噪声的问题,因此对于开关冲击噪声相关问题还需进一步研究,只有从本质上杜绝开关冲击噪声的产生,才能真正解决这个问题,从而最终实现消费者的“零噪声”音响体验。
