音响工程监理工作要点
音响工程监理工作要点 分享到:

项目详情:

本文主要介绍了音响工程施工过程中的设备安装、建筑声学施工监理要点、系统检测监理要点、系统调试监理要点及音响系统工程验收中的监理要点。通过这些介绍,期望能使监理工作内容,在小但专业很强的音响工程施工领域得以拓展和完善。同时,期望能起到抛砖引玉的作用,以激发业内人士去改进和完善音响工程的施工质量。......

产品应用场景图 / Application scenarios

本文主要介绍了音响工程施工过程中的设备安装、建筑声学施工监理要点、系统检测监理要点、系统调试监理要点及音响系统工程验收中的监理要点。通过这些介绍,期望能使监理工作内容,在小但专业很强的音响工程施工领域得以拓展和完善。同时,期望能起到抛砖引玉的作用,以激发业内人士去改进和完善音响工程的施工质量。

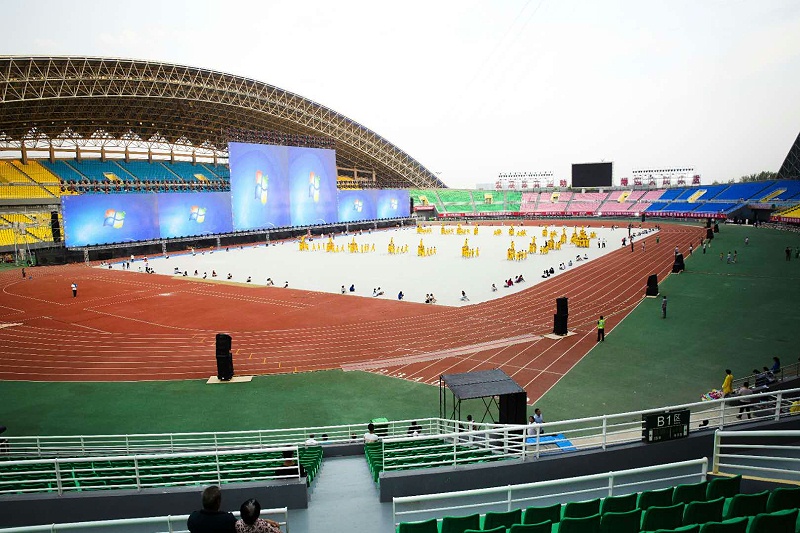

现代音响系统包含了微电子学、电工技术、灯光效果、网络控制技术和声学技术,是一项高技术含量的综合工程。在安装工程中,它不仅要求工程施工队伍技术娴熟、管理规范、精心施工;同时,也要求监理机构认真负责地全面领会设计图纸,熟悉施工规范和调试、验收标准,并具有一定的音响专业知识才能顺利地完成监理任务。下面仅以体育馆音响系统工程为例来说明音响工程监理工作要点。

音响工程监理工作

一、 体育馆音响工程的特点

体育馆音响系统是一种可用于竞技解说、演讲、展示会、音乐会等各种不同用途的场所,所需音响效果各不相同。因此,多采用专业音响设备进行设计,以达到具备多功能音响系统的目的。专业音响效果不仅要求有品质良好的音响电器设备,还必须有合适的建筑声学环境。这就要求监理工作必须从音响电器设备安装和建筑声学施工两个专业方面考虑监理工作重点。

二、 设备安装施工过程中的监理要点

音响工程的技术复杂程度较高,技术标准较多,尽管工程量不大,但专业性强。在监理过程中,工作要点为:

1、施工队伍资质的审定。现代音响电器设备安装包含了微电子学、电工技术、网络控制技术和声学技术,是一项高技术含量的系统工程。它要求工程施工队伍技术娴熟、经验丰富、管理规范、认真负责。因此,应选择有相应资质、信誉良好、业绩优秀的施工队伍;

2、图纸会审。音响工程中各个系统所包括的设备类型、品牌和数量都比较多,而且新技术层出不穷。充分做好图纸会审和技术交底工作,使施工队伍彻底熟悉和理解工程中的难点和重点,为顺利开展施工打好基础;

3、施工组织设计审核。专业音响工程综合性强,技术要求高,实际安装现场区别很大,其施工组织设计必须是针对设计图纸,符合施工规范,充分考虑实际施工需要后而制定的。施工组织设计还应体现本工程的特点和对声学环境采取的技术措施;

4、原材料和设备进场验收。材料的材质和规格必须符合设计要求,质量证明文件齐全,严禁擅自更改或替代;设备品牌、型号、规格应与招标文件相符;进口设备还应有报关单、商检证明等;

5、隐蔽管线、予埋件的工序验收。预埋管线和挂接件的安装时间最好和建筑结构施工同步,隐蔽工序验收的重点监理内容为:

1) 预埋管线或挂接件的材质、直径、长度应符合设计要求;

2) 预埋管线或挂接件预埋位置应符合设计要求;

3) 预埋管线或挂接件安装应符合规范要求;

4) 预埋的穿线管线必须把电源管线、音响信号管线、音响控制线和音箱线管线分开,不得混用。

5) 埋设在天花板顶棚上和控制室地板下的管线,一般要选择钢管;铺设数量较多的音箱或信号线的管线时,一般可以选择桥架或金属线槽;另外,特殊情况也可以选用金属软管等。

6、吊架的焊接和安装工序。该工序的监理要点为:

1)焊接时一定要让具有焊接施工许可证的工人操作;

2)吊架的材质、规格、长度应符合设计要求,其位置应符合设计要求;

3)焊缝应符合设计或规范要求,焊接完成后,清渣、涂油漆;

7、线缆的铺设施工。音响工程一般都有大量的各种类型的线缆,这些线缆都需要铺设在预埋的管线里,或者铺设在桥架与线槽中,然后同设备连接。工序的监理要点为:

1)铺设各种线缆应符合设计要求,并作好线号的标记;

2)铺设各种线缆应按规定留下充足的富余量,线缆中间绝对不允许接头;

3)铺设的线缆必须依照设计和布局的位置准确到位;

4)穿线缆时钢管一定要加护口,以免损坏线缆;

5)注意区分系统保护地线的铺设和信号屏蔽线的铺设,不能混淆;

6)注意区分背景音乐分区布线和主音箱组回路布线。

8、音响设备安装时,监理要点为:

1)安装中的难点和重点,在技术交底时一定要保证传达到施工作业层,以便尽快熟悉和理解,为作好安装准备打好基础;

2)安装前,必须阅读设备的安装操作说明书,正确的安装设备;

3)安装时一定要依照设计图纸进行,不得擅自更改;

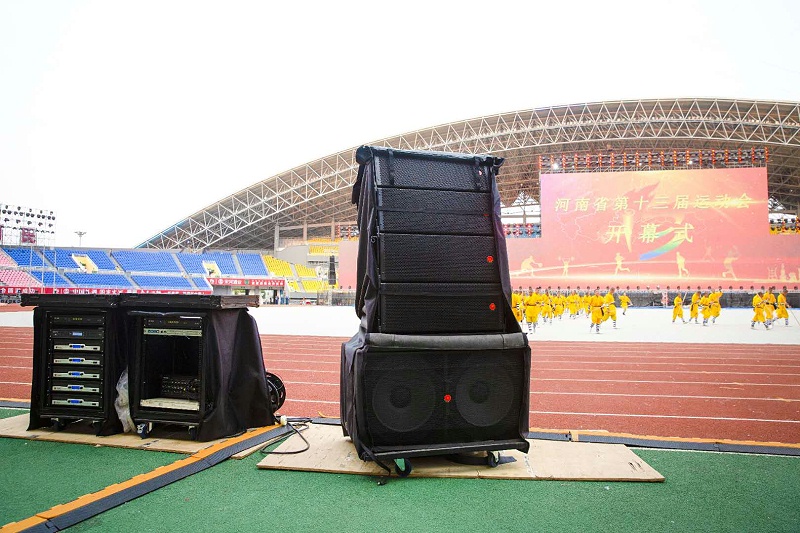

4)设备在安装时应注意合理布局。一般功放集中在一个机柜里,而周边设备在一个机柜里,同一功能的设备最好放置在一个位置;要求将经常使用的设备安装在便于操作的地方,基本不需要调整的设备安装在隐蔽的地方。例如:均衡器在工程完毕后基本不需要调整,最好也不要轻易调整。所以通常将它们集中安装在不便于调整的机柜最下端,目的就是避免无意间磕碰而改变调试确定的均衡位置;而效果器、激励器、压限器以及影碟机、录象机等设备,就应该安装在容易操作的位置。当然设备的安装还要兼顾信号线的连接,尽量缩短线路连接的距离。

5)吊装的音箱标高应注意比吊装的吸音体低300MM-500MM,不能被吊装吸音体挡住声路,音箱的方向应与建声模拟的声场一致;

6)必须注意的是,所有设备的安装必须要安全牢固,并且要设置一定的保护措施,特别是安装在顶部的设备,一定要确保安全。

9、设备线路连接。设备安装到位经检查确保无误后,就可进行各种线路的连接施工了,在监理过程中应注意如下几个方面:

1)设备要求插接什么插头就要焊接什么插头,能用平衡连接就不要用不平衡连接,能用卡侬连接就不要用大三芯连接,尤其是卡侬插头与大二芯插头做平衡非平衡转换连接,应按规范进行。

2)焊接时一定要使信号线完全脱离联接设备,避免信号线的一端插接在设备上,而另一端正在用电烙铁焊接,这极易免损坏设备;另外,电缆屏蔽线和芯线应牢固焊接,避免虚焊现象出现。

3)信号线的屏蔽层焊接,一般在实际的工程中经常采用屏蔽线一端接地,而设备的地线采用星式集中连接的方法。

4)信号线的屏蔽层在连接网络时一定要分系统进行。而且,各系统的屏蔽回路之间绝对不能相互连接,以免再次形成干扰。

5)施工中严格按照电器安装规范进行。

音响工程监理工作

三、 声学施工过程中的监理要点

建筑声学是为了控制声场的回声,即声场的混响时间。解决的主要是隔声、隔振、吸声、反射四大问题,其施工质量是关系到音响系统成败的关键,施工中监理要点为:

1)原建筑结构体的穿墙、板孔洞应填塞密实,否则影响隔声效果;

2)避免用陶粒砌块,如果要用,应采取隔音措施;

3)隔振构件、吸音原材料验收时,除材料的材质和规格必须符合设计要求,质量证明文件齐全外,吸音材料的性能实验报告应符合材料的检验批次。严禁擅自更改或替代;吸音面板的材质、孔径、穿孔率等都是控制的重点;

4)吸音面板和吸音材料的安装。不仅要美观牢固,还要结构正确、符合图纸,尤其是吸音层的后空腔,一定要保证;

5)声场顶部吊装吸音体施工,除保证平面位置和标高正确外,一定要注意不能和吊装音箱有干涉现象,如果发生干涉,应调整吸音体避开吊装音箱并保持布局美观;

6)体育馆多采用轻型钢屋架,其屋面易引起振动和共鸣,吊装吸音体必须符合设计图纸要求,如要移位安装,应经设计同意。

四、 系统检测中的监理要点

音响工程系统检测时,建议监理旁站或参与测试过程,并形成测试记录。其工作要点为:

1、所有的测试设备、仪器、仪表、工具等在鉴定有效期内;

2、测试的顺序为:单回路连接、屏蔽测试;系统连接、屏蔽测试;音频通道测试;

3、系统接地电阻小于4Ω;

4、测试数据要真实可靠。

只有各项测试指标均符合设计要求才允许进入调试阶段。

五、 音响系统调试运行中的监理要点

按照已批准的调试方案,逐项进行调试 ,监理工作要点为:

1、审核调试人员的专业资质;

2、准备工作要充分的。熟悉工程设计图纸、设备使用说明书;

3、检查设备的安装和连接的完整性。同时,要了解施工施工过程中是否有遗留的问题,遗留的问题是否解决。确认系统无断线、短路、非正常接地现象;

4、先对设备电源系统作通电试验,并确认无异常;

5、先作分项功能调试,再作回路和系统联动调试;

6、调试的结果必须符合设计对功能、指标的要求;

7、作好记录,尤其是建声模拟声场的测试点数据记录。作为日后使用和维修的重要参考资料。尤其应注意系统运行中发现的需要在使用时注意的问题的记录。

音响工程监理工作

六、 音响系统工程验收中的监理要点

音响工程竣工验收中,除按照监理程序审查全部竣工图纸和资料的正确性、规范性、完整性和测试数据的真实性,符合资料归档和备用要求外,还需注意如下几点:

一)、现场验收

1、模拟演示系统相关功能:主扩声系统与公共广播(背景音乐)、大屏幕显示、现场介绍和评论、训练房、广场扩声和检录处等系统的联动运行功能。多功能剧场扩声系统的功能切换特性;主扩声系统与公共广播、电视转播、节目录制、技术用房和内部通讯系统的信号交换功能、网络信息发布等;

2、检查系统安装质量和安全性能;

3、现场抽测系统声学特性指标;

现场抽检的主要声学指标为:传声增益、传输频率特性、声场不均匀度和最大声压级、声场的混响时间等;

4、检查系统的静噪声;

5、播放音质评价,用专用节目源进行音质主观评价。

二)、资料验收

施工单位必须提供全套图实相符的竣工图纸和资料,它们包括:

1、全套工程设计和施工图纸;

2、各种设备的样本和操作使用手册;

3、系统参数设计计算书;

4、进口设备“三证”复印件和国产设备、线材质保资料;

5、系统调试记录和系统测试数据报告;

6、建声特性测试数据报告;

7、音响系统操作与维护规程;

音响工程施工是一个专业性很强的工程,其监理措施和方法仍需在实际工程中不断总结和提高。以上仅是本人在监理体育馆工程中的一点体会,期望能起到抛砖引玉的作用,以激发业内人士去改进和完善音响工程的施工质量。
