校园多功能厅的音响扩声设计

来源:ZOBO卓邦 发布日期 2020-12-21 浏览:

通过多种工程思路设计音响扩声系统,解决多功能厅音频存在的问题,大限度噪声和回声,保证大学校园多功能厅良好的声场效果,保障多功能厅的教学效果,发挥多功能厅强大的教学功能。

一、引言

多功能厅是校园教学过程中的一个重要组成部分,它的面积大、阶梯状逐渐升高和容纳人数多的特点,使之在教学过程中扮演着越来越重要的角色,成为学生重要的伙伴,为教师传播真理提供了舞台,成为大学校园的一道风景线,是大学开放胸怀、自由的学术氛围的象征。作为一个如此重要的教育平台,音响扩声设计的好坏会直接影响教室的教学效果。一些教室回声、噪声严重,严重削弱了教师授课的效果,影响了学生与教师的互动,使多功能厅的使用效果大打折扣,浪费了如此重要的教学资源。

在设计校园多功能厅音响扩声系统时,要把握住关键的三点要求:

1)能够回声,实现“0回声”;

2)能够保证教室内的层次清晰度;

3)能够统一管理,“一键”控制各类电源。

要实现这三点要求,关键点在于充分融入工程设计理念,将工程为高等教育服务,以依据有限的预算实现优越的现场效果为原则,结合计算机科技、物理、化学等多种工程学科实现途径来解决噪声、回声等问题,保证良好的声场效果,实现为教师教学服务的宗旨。

校园多功能厅的音响扩声设计

二、如何解决回声问题

面对如此“空旷”的教室,首先需要面对的就是回声问题。多功能厅比较突出的一个特点就是层高比较高,加上房间的长度和宽度,房间的立体空间是很大的,这就导致声音在传播过程中很容易产生回声问题。如何解决回声问题,成为首先需要做的。

解决回声便捷实惠的方法是在教室的四周添加吸音棉。吸音棉是一种人造无机纤维,以一些天然矿石如石英砂和石灰石为主要原料,在融化状态下加入一些化学原料,然后吹成细絮状物。采用吸音棉可以部分回声,但是仍会受到大部分回声的困扰;接着可以通过数字音频处理器来进一步解决问题。数字音频处理器拥有基于DSP平台的回声技术,接下来说一说它的回声工作原理。

数字音频处理器的回声算法原理。回声模块使用自适应滤波器来识别未知回声信道,并基于扬声器产生的信号与多径回波之间的相关性来关联参数;建立远端到对端信号模型,将回声路径进行模拟,并通过自适应算法调整对真实回声路径的影响响应;然后从估计值中减去由麦克风接收的信号值,从而实现回声。自适应滤波器是以输入和输出信号的统计特性来估计,并且滤波器系数通过特定算法自动调整,是一种实现佳滤波特性的算法或装置。

远端输入的数据经过自适应滤波器后就获得近似于近端输入的数据,同时与近端输入进行相减后得到误差e。误差e作为自适应算法的输入而存在,以根据处理需要将滤波器的系数更新为随后的远程数据处理。在需要时是指远端通话近端静音的情况。误差e也会通过NLP(非线性处理)发送给另一方以产生舒适噪声。

了解完回声的原理后,关注一下目前大部分多功能厅的音频设备使用状况:无线话筒或者有线话筒以及电脑音频的输出口连接到功率放大器,然后由功率放大器输出到挂在墙壁的音箱。所以,在设计多功能厅音频扩声系统的时候,通过增加音频处理器去解决部分回声和噪音问题。改进的音响设备连接关系。

校园多功能厅的音响扩声设计

三、音响扩声系统关键设备的选型

在设计音响扩声系统之初,也可以在选型这个层面去解决一些噪音问题。由于学校在采购过程中过分考虑设备的性价比或是对音响扩声设备不熟悉,造成音箱和麦克风在选型上出现问题,从而导致音质效果不如意,失真度高。如何解决选型出现的问题呢?首先,在选择音频设备的时候尽量选择外品牌。品牌的产品在参数上虽然没有额外的优势,却能保证设备设计指标的实现和系统工作的可靠性。

以教室的大小为标准,要选取合适的功率、频率响应、阻抗、信噪比和动态范围等指标的产品。首先选型合适功率的音箱。音箱功率与房间面积的不匹配,会让扩声系统的信噪比大幅度降低,甚至引起啸叫,从而导致设备损坏。

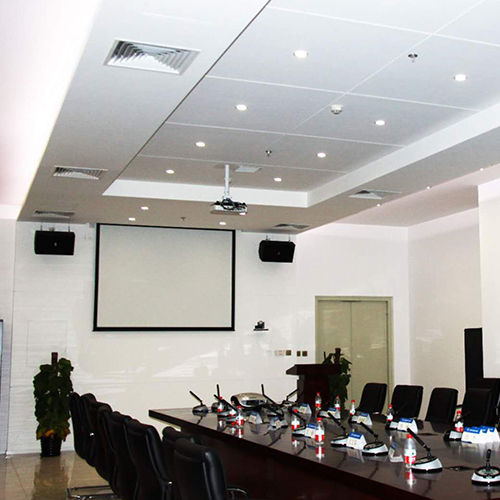

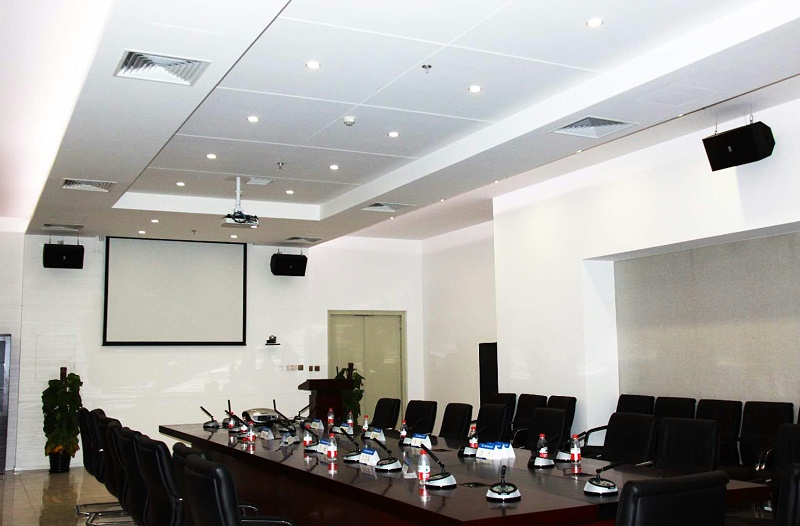

当然,在实际选型过程可以适当地增加功率余量,也可以按照1 W/m2的规格去选取合适功率的音箱。还要强调一点,音箱选型完了还要关心安装位置的问题,在安装音箱的时候一定要设计好它的位置,保證每个音箱的高度、角度一致,保持声场的均匀度,以避免声源出现移位现象。

接下来是麦克风的选型。麦克风是直接采集教师声音的设备,直接影响声源的质量。麦克风分有线麦克风和无线麦克风。在教学过程中,教师通常需要多处走动,所以使用无线麦克风较多;有的教师走动很少,或者是直接在多媒体电脑上操作教学,这种可以配置有线麦克风。同等价位下,有线麦克风比无线麦克风要好,因为无线话筒的信号在传播过程中会受到干扰,导致声音还原度受影响的概率要大一些;但从使用方便度来说,无线麦克风比有线麦克风要方便得多,有效范围内走到哪儿说到哪儿,可以说二者各有优势。

1)无线麦克风的选型。无线麦克风分为VHF(低频段)、UHF(高频段)和数字无线麦克风,用得比较多的是UHF无线麦克风,它抗干扰能力强,信号比较稳定,接收范围也比较广,可以达到20米开外。因此,无线麦克风可以使用具有高信噪比的UHF型无线麦克风。

2)有线麦克风的选型。有线麦克风分为动圈式和电容式两种类型,从指向性上又分全方向、双向、心型、超心型四种。教室有线麦克风可以选用动圈式、超心型近声麦克风,它能够减少啸叫现象,可以解决因为麦克风离声源太近使得低频提升而导致的声音低沉、发闷等缺点。

当然,无论是无线麦克风还是有线麦克风,都要尝试使用品牌。

校园多功能厅的音响扩声设计

四、统一控制各个设备的电源

造成音响扩声系统损坏的一个关键因素就是不正确的断电方式和断电次序,所以要避免错误的开关机方法。如何让教师在辛苦的课堂教学后能够简单地关闭系统电源,就成为关键,这时候就要用到电源时序器。电源时序器是根据前设备到后设备的逐步顺序启动电源;当电源关闭时,音响扩声设备按相反顺序关闭。这样就能行之有效地统一管理和控制多个设备,避免错误的操作,同时可降低设备在开关瞬间对供电电路的冲击,也可避免供电电路对各个设备的冲击,确保音响扩声系统所有设备的稳定性。

电源时序器通过其内部的电路控制,按照先后顺序依次打开或关闭电源的输出,并将设备的电源电压、负载进行供电管理,实现监控电压的能力。并且,电源时序器价格便宜,不会影响音响扩声系统的整体预算。有一些带净化的电源时序器甚至能够外界的电磁干扰,对于音频系统提高音质有明显作用。当然,这是它的扩展功能,不超过预算的话可以考虑。

五、结语

高等教育中要更加重视多功能厅的存在,充分利用多功能厅的优点来支撑学校的教学活动。所以要求校方在设计多功能厅的音响扩声系统时,尽可能一切干扰声场的因素,大限度地发挥多功能厅的作用。
