学校多功能厅音响系统的设计与实现
学校多功能厅音响系统的设计与实现 分享到:

项目详情:

一般来讲,学校的多功能厅对于音响系统的设计与执行方式的要求都较为严格,这是为了保证在系统运行时能够满足观众欣赏多方面立体音效的需求。本文通过简要介绍学校多功能厅音响系统的组成部分,探讨了音响系统合理化设计,并指出在音响系统实现的过程中应当注意的几个方面,以供各位同仁交流借鉴。某校为了满足师生业......

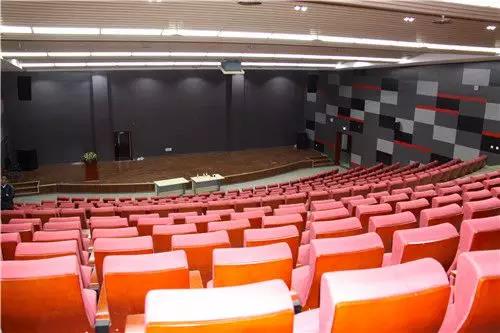

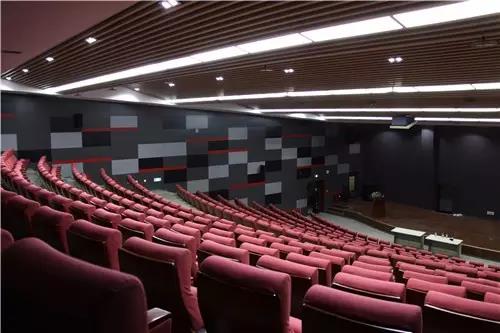

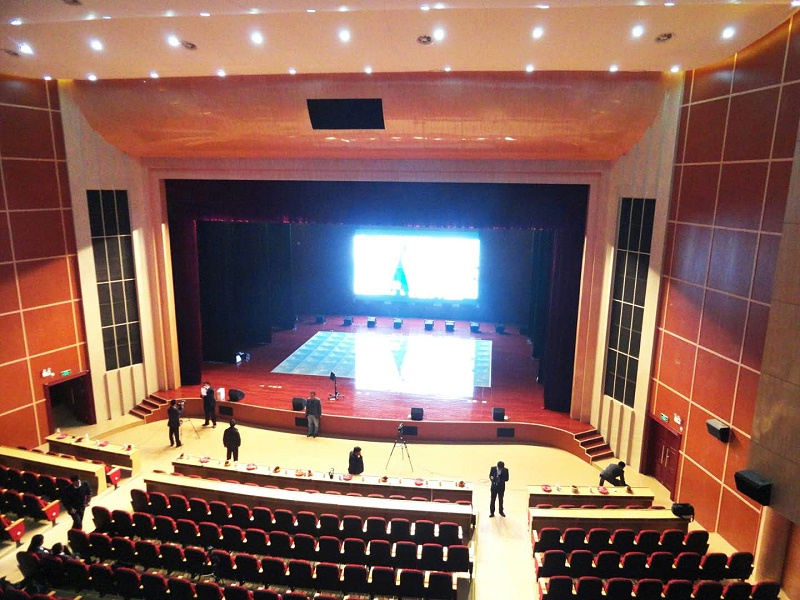

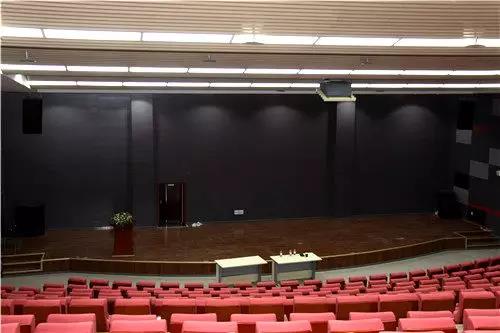

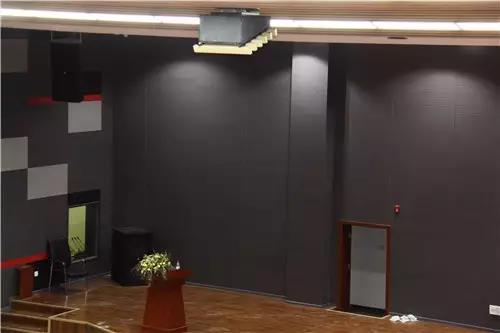

产品应用场景图 / Application scenarios

一般来讲,学校的多功能厅对于音响系统的设计与执行方式的要求都较为严格,这是为了保证在系统运行时能够满足观众欣赏多方面立体音效的需求。本文通过简要介绍学校多功能厅音响系统的组成部分,探讨了音响系统合理化设计,并指出在音响系统实现的过程中应当注意的几个方面,以供各位同仁交流借鉴。

某校为了满足师生业余活动的需求,新建了一间大型多功能厅,该多功能厅具有较为齐全的多媒体系统,完善的灯光系统,现只需安装配备一套音响系统就可以投入使用。由于多功能厅对于扩音系统的要求较高,要求至少要使大厅内的每个角落的音量、音质、音色都相差不大,音响系统的调音、扩音以及其他要求都必须要满足一定的参数要求。在此背景下,笔者在本文中探讨了该学校多功能厅的音响系统的设计与实现,以期为工程的实施提供一些理论依据。

学校多功能厅音响系统的设计与实现

一、音响系统的组成

通常来讲,音响系统主要是由声源、调音系统、扩音系统以及其他周边设备组成,其具体的功能和作用分别如下所示:

1、声源。声源设备是音响系统得以运行的基础,是声音播出的来源,因此其设备的选择与购置必须要经过精心挑选。通常声源设备分为传声器和放声设备,而传声器又分为无线和有线两种,以适应不同场合的需求。在该校的多功能厅音响系统设计需求中,基于其对音质的要求较高,因此需要选择高档次的声源设备,以达到最佳的音响效果。

2、调音系统。调音系统是一套优质音响系统设备中必不可少的重要组成部分,其主要是为了将系统接收到的各种声源根据不同的需求在调音台进行混合处理,对各种信号源进行加工,再将其返送给音频输送系统,以实现音响效果。

3、扩音系统。扩音系统是将声音最终传播出去的设备系统,是直接影响观众感官感受的关键设备,其品质的好坏对于声功率的大小以及声场的均匀度有着很大关联。

4、其他周边设备。由于音响系统的最终效果会受到周边环境以及其他设备的影响,因此为了达到完美的自然声,防治声音出现反馈而影响到声音的清晰度,就必须要安装一些必要的辅助周边设备,如反馈抑制器、延时器等。另外在实际的音响系统运用中,不可避免的会有一些外界噪音影响音质效果,因此还必须要做出一定的处理措施,以减少噪音的影响。

学校多功能厅音响系统的设计与实现

二、音响系统的合理化设计

在该校多功能厅音响系统的设计中,根据实际的需求,笔者考虑到会影响音响系统运行效果的因素主要有音箱的选配布局、输出功率的确定、扩音设备的布置以及所有设备之间的连接安装等几方面的内容,因此本文对这几方面做出了详细探讨。

1、音箱的选配与布局

音响设备中,音箱的选配需要结合多方面的因素考虑来进行选择品牌规格,首先就需要考虑到该多功能厅对于音箱的布局设计,投资金额与预期效果进行综合考虑,再计算音箱的输出功率确定音箱的具体型号,继而再按照预先设计的音箱布局进行安装调配。

2、音箱的输出功率

为了达到工程的预期效果,在确定音箱的输出功率的大小时需要设计使音箱的额定功率小于功放的额定功率,以使音效饱满丰富,呈现立体效果。另外根据选定音箱时所留的功率余量,功放的额定功率可以比音箱的额定功率大3~5倍,这时音箱可能达到额定工作状态,而功放则始终低于额定工作状态,对于表现音乐的峰值信号十分有利,使用中要分外小心,否则可能会损坏音箱。

3、扩音设备的布置

扩音设备的布置对于音响系统的最终音质效果有着关键影响,因此其布置必须要合理科学,充分考虑到在厅堂的空间中声音传播的响度与均匀性会受到影响这一因素,根据实际的厅堂内部结构与音响系统要求合理布置扬声器。本工程中采用了集中分散式的扬声器布置方式。首先将超低音音箱放置在舞台的两侧,然后将两只主音箱放置在超低音音箱上方,另两只主音箱则采用音箱支架,与超低音音箱上的主音箱处于同一高度,该高度与跳舞时人耳处基本一致。

4、音响设备之间的连接安装

在分别安排设计了各个设备的安装位置后,就需要将所有的设备相互连接起来,形成一个整体的音响系统。从传声器到功放之间所有的设备连接都需要采用具有屏蔽性的导线进行连接,这是由于这些设备之间的电信号都相对较弱,易受干扰,必须要进行屏蔽保护,以保证音响系统的运行效果。而在从功放到扩音设备之间的连接,电信号较大,就不必考虑电磁干扰的问题。在安装中必须要使用优质、线径较粗的软导线,并尽可能的缩短线路长度,以降低电阻的影响。在安装设备中,需要考虑到周边设备的相互影响以及设备本身的发热性,合理安排布置各个设备,要按照安全、合理、易操作、易维护等几点原则进行安装。在音响系统连接安装完成后,还需要做好接地工作,以免出现用电事故。

学校多功能厅音响系统的设计与实现

三、音响系统的工程实现

在音响设备的所有系统都连接安装完成之后,就需要开始进行系统调试,以实现音响系统的正常运行。笔者认为在实现音响系统的运行时需要注意以下几个方面:

1、将功放和音箱接入系统,逐一打开设备的电源,待工作稳定后,接入相位仪,在较小的音量下,逐一检查所有音箱的相位是否正确。

2、均衡器的调试。将噪声发生器和均衡器接入系统,准备好频谱仪,按照国家有关厅堂扩声质量测试要求进行调试,并且记录好均衡器在各频点的调试记录,并将其进行折中处理,再利用频谱仪的高一级的档位进行测试,适当修正后确定均衡器的频点位置。

3、分频器的调试。将电子分频器接入系统,进行分频器的调试。对于仅作低音音箱分频的分频器,可以在均衡器调试结束后,让低音系统单独工作,将分频器的分频点取在150-300Hz处,适当调整低音信号的增益,感觉音量适合即可,然后与全频系统一道试听,平衡低音和全频音量。

4、话筒和效果器的调试。话筒的调试要根据不同的类别进行分别调试,但其最终的要求都是要使声音无杂音,清晰明亮即可。而效果器的调试只要使声音的输入与输出保持平衡和谐即可。

学校多功能厅音响系统的设计与实现

四、结语

综上所示,在该校的多功能厅音响系统设计中,为了达到预期的音响效果,从选择音响设备到布置、连接以及调试实现,都必须要充分考虑到多功能厅本身的格局与结构,按照达到自然声、高音质、声音分布均匀等基本要求和原则进行设计与实现,使音响系统能够实现最优的运行效果。
