数字功率放大器的工作原理和应用
数字功率放大器的工作原理和应用 分享到:

项目详情:

数字音频技术和模拟音频技术是实现扩音系统的两种方式。数字音频系统在混音和处理阶段采用数字音频技术,其抗噪音能力和音质比模拟音频系统要强,解决了远距离传输的信号干扰损耗问题。声场处理器数字音频矩阵是用数字方式实现模拟矩阵切换的系统,有FPGA和DSP两种方式。DSP处理器可实现增益控制、数字自动混音、均衡......

产品应用场景图 / Application scenarios

数字音频技术和模拟音频技术是实现扩音系统的两种方式。数字音频系统在混音和处理阶段采用数字音频技术,其抗噪音能力和音质比模拟音频系统要强,解决了远距离传输的信号干扰损耗问题。

PRS功率放大器

声场处理器数字音频矩阵是用数字方式实现模拟矩阵切换的系统,有FPGA和DSP两种方式。DSP处理器可实现增益控制、数字自动混音、均衡控制、反馈抑制等。当进行音乐扩声时,DSP处理器对单双声道的声音信号进行数字处理,呈现出多种场景下的音效效果,如营造立体声的幻觉,让人能感受到如同在影院、音乐厅等特定环境下的听觉效果。

数字音频处理器有着强大的音频处理功能,可实现自动增益控制(AGC)、图示均衡、参量均衡、效果处理、延时压缩、限幅分频等。它可代替均衡器、压限器、滤波器、反馈抑制器、限幅、演示、分频等多台外围器材,节省成本、减少故障率并提高稳定性。

数字功率放大器,一般分为A类、B类、AB类和D类。其中,A类模拟功放保真率高,但是效率低;采用PWM调制驱动功放管的D类功放,效率高达90%,但是音质较差。运用D类功放的效率和A类功放的效果相结合,产生出高性能、高效率的数字功率放大器。数字功率放大器是把前端的信号进行数字处理及放大,推动扬声器扩出声音,主要技术特点是音质好、功率大。如Class-I数字功率放大器的阻尼系数大,频响特性宽,音质特别纯真,能够轻松推动2Ω。

或更低阻抗的大功率扬声器;有高达90%的电源转换效率,热量小,稳定性高,可用网络化链接,还便于远距离监控。数字功放扩声功率的大小不同,会给语言清晰度带来较大影响。大型会场声压级控制在75~80 dB为宜,语言清晰度保持基本不变。数字功放的三段压限技术可保持输出恒定,有效避免啸叫。

网络远距离传输技术,是在数字音频技术的基础上融合了现代网络技术,实现无衰减远距离传输功能。现在比较成熟的以太网音频传输协议是CobraNet和EtherSound,在局域网中进行数据传递。其关键的核心技术是把低电平、多通道、长距离的模拟信号转换为数字信号传输,实现了频信号的网络化传输交换与控制处理,可解决多路音频线难以铺设和远距离传输的问题。

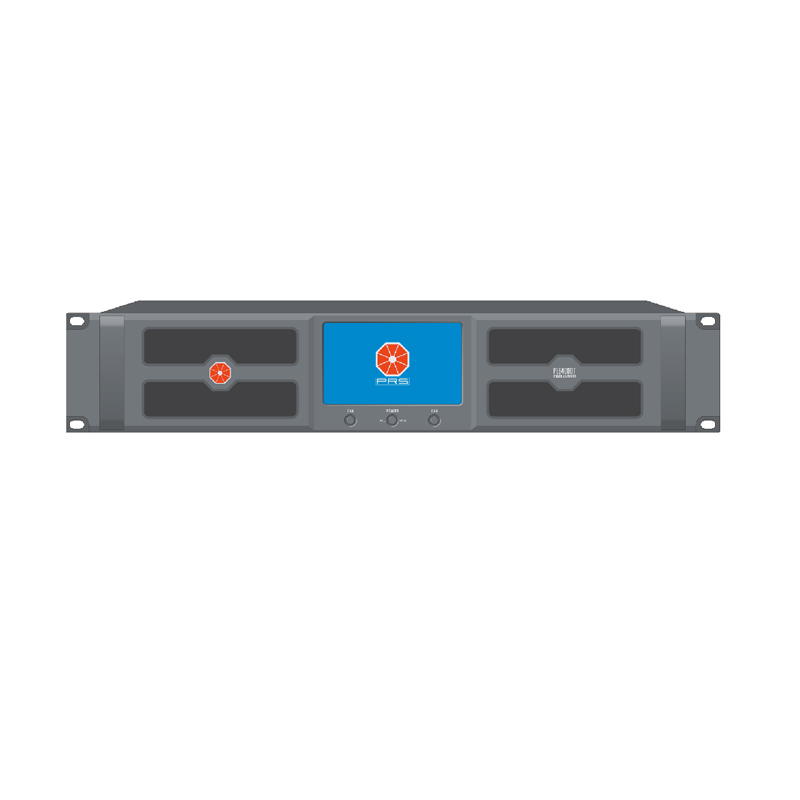

PRS功率放大器PL系列PL4000DA

产品参数:


输入通道数 模拟4+数字4

输出通道数 4

8 欧每通道 1600W*8

4 欧每通道 2600W*8

2 欧每通道 2600W*8

桥接8欧每通道 4200W*8

桥接4欧每通道 4200W*8

内置DSP处理器 有

信号输入矩阵 有

远程控制 有

尺寸 (宽/高/深) 483 mm×88 mm (2 U)×475 mm(包含把手和后部支撑)

重量: 16kg预估

整机效率:8 欧 89%

输入灵敏度 0 dB ~ 20dB(四通道可独立调整)

输入阻抗 30K Ω(平衡/立体声) 15K Ω(非平衡/并联)

转换速率 >30V/us

阻尼系数 200 ~ 1000(可调)

总谐波失真加噪声 20 Hz ~ 20 KHz(1 W) <0.08%

频率响应 (1 W , 8 ohms, 20 Hz ~ 20 KHz) ±0.3dB

输入共模抑制比(CMR) 20 Hz ~ 1 KHz >78dB

信噪比(A计权) >100dB

内部采样率 96KHz/48KHz

量化率 64bit浮点

增益:电子衰减器 0~ 50dB, 步进0.25dB

峰值限幅器的内部取样电压可调范围 -20dB ~ +10dB

最大有效值电压限幅器 有

最大峰值电压限幅器 有

后面板4通道模拟输入接口 4×3芯XLR/2×RJ45

后面板4通道输出接口 4×4芯扬声器专用插座

后面板DANTE接口:10Mb/100Mb自适应网口 2×RJ45(以太网端口)

监控界面 PRS软件通过以太网控制

触摸屏液晶显示器 4.3英寸

错误/警告/限制/削波指示灯 液晶屏显示

功能键 有

待机按键 有

静音键 通过触摸控制输出静音

菜单键 提供前面板完整功能的菜单用户界面

退出键 提供切换子菜单功能

50Hz单项电源 AC 160V - 260V

软启动/浪涌电流 6A
