KTV音响系统网络的设计原理
KTV音响系统网络的设计原理 分享到:

项目详情:

现在社会,大多数人的娱乐都偏向于KTV。在商业上,大多数人与客户谈生意都是在KTV进行的,并且成功率达到80%以上。在生活上,KTV也是多数人茶余饭后的消遣之地。更是人类压力的释放之所。KTV音响系统在这起到了至关重要的作用。KTV音响系统的基本原理为:将歌曲存储在视频服务器中,将包厢电脑和服务器通过网络相连,......

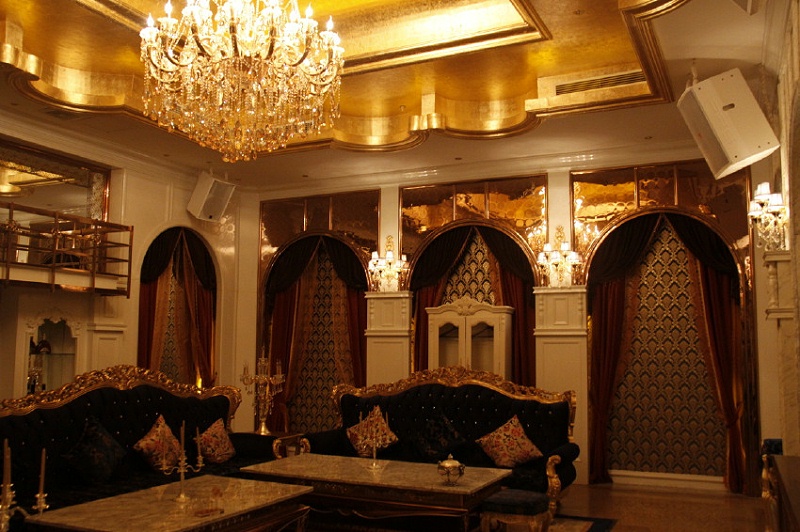

产品应用场景图 / Application scenarios

现在社会,大多数人的娱乐都偏向于KTV。在商业上,大多数人与客户谈生意都是在KTV进行的,并且成功率达到80%以上。在生活上,KTV也是多数人茶余饭后的消遣之地。更是人类压力的释放之所。KTV音响系统在这起到了至关重要的作用。

KTV音响系统的基本原理为:将歌曲存储在视频服务器中,将包厢电脑和服务器通过网络相连,客人在包厢中通过遥控器、鼠标,控制面板等点歌工具,根据菜单上的显示,选择自己想唱的歌曲,视频服务器接到点播请求好,把节目准备好,快速传到请求端,将视频信号给电视,音频信号给功放,供客人娱乐。

KTV音响系统网络的设计原理

一、KTV音响

1、工程概述

KTV音响的网络设计是根据房间的大小和档次的高低还有使用目的不同决定的,按照房间的大小通常分为:豪华型(总统型)、PARTY型(中包间或者套间)、普通型(小包间)按照档次分:高档次豪华包间、中档次PARTY包间、低档次经济型包间。为了能让更多的人能体验到音乐的享受,我们对PARTY型的KTV房间进行音响系统的设计。

2、KTV音响的趋向走势

在中国经济迅猛发展的当下,人们的生活水平越来越高,这也促进了娱乐场所的繁荣,对于KTV音响行业,日益增长的市场需求催生了越来越多的KTV音响品牌,这也造成了愈发混乱的音响市场。

为了赢得客户,占据市场的主导地位,各大KTV音响品牌不断的研发新产品,深化市场操作,提升品牌形象。2010年北展,几大KTV音响品牌都有新品展出,但真正让人耳目一新的产品却寥寥无几。

KTV音响系统网络的设计原理

二、KTV网络综合布线系统

1、KTV网络拓扑结构

(1)综合布线系统采用星型拓扑结构,共划分为数据内网、因特网、语音网、弱电专网四个布线系统,其中内网与外网采用物理隔离。

(2)四个布线系统均包含:工作区子系统、水平子系统、垂直主干子系统、管理间子系统、设备间子系统,未来将扩展为建筑群子系统。

(3)数据内网

数据内网系统的机房设置在综合楼一层18轴的网络中心机房内,与数据外网、语音网、弱电专网共用同一机房。内设内网主配线柜(NMDF)及光纤配线架(ODF)。

内网系统的数据模块采用RJ45六类屏蔽模块、水平系统采用六类屏蔽双绞线(FTP),数据主干采用12芯万兆多模光纤,主配线柜至各楼层配线架布放2根12芯万兆多模光纤。

(4)语音网

语音机房设在综合楼一层18轴处网络中心机房内,内设语音主配线柜及PBX。各楼层设语音楼层配线架。语音插座采用RJ45六类非屏蔽模块,可与外网数据模块互换使用;语音水平线缆采用六类非屏蔽双绞线(UTP),由楼层配线柜引至各工作区子系统、垂直主干采用50对三类大对数线缆;语音点与外网数据点等数量设置,共474个语音点。

(5)弱电专网

弱电专网主配线架设在办综合楼一层18轴的网络中心机房内,各楼层设有楼层配线架;弱电专网主干采用万兆多模光纤;弱电专网插座采用RJ45六类非屏蔽模块、弱电专网水平线缆采用六类非屏蔽双绞线(UTP);弱电数据点共20个。

2、系统信息点分布

KTV部分按照每包厢设置1个双孔信息点(话音、数据)至DJ台,在洗杯台旁设置1个话音点。由子配线间引入包厢1条超五类电缆至DJ台,由子配线间引入包厢1条3类四芯电话线先至DJ台,再并联一条3类四芯电话线至洗杯台。包厢内部根据装修设计图纸,设置 2 部话机。包厢内的电话之间需并接。

KTV音响系统网络的设计原理

三、KTV音响设计

1、KTV中的音响配置问题

其实KTV中音响配置最重要的是话筒的选择,在过去都喜欢使用SHURE等舞台专业话筒,直到最近才意识到KTV中所用话筒的专业性。怎样才能选择到一款合适KTV音响使用的话筒呢?我个人认为要看话筒以下几方面内容:稳定性、互用性、耐用性、时尚性及大众性。

2、KTV中的功放选择

合并式卡拉OK功放与前后级分体搭配的选择主要看应用房型的实际需求,18平米以内的房型建议选择200W左右的DSP合并式卡拉OK功放。18平米以上到25平米左右的房型可以选择三通道200W的DSP卡拉OK功放来增加中置音箱作中高音人声补音。超过25平米以上的包房就要考虑使用前后级分体搭配。主要考虑声压级、声场均匀度、混响声场建立等因素。主要音箱的后级功放配合音箱的特性来选择合适的功率,辅助小功率音箱可以使用多通道小功率后级功放来降低成本。

KTV音响系统网络的设计原理

四、KTV的声学设计

1、声学设计概述

KTV装修中的问题是一个十分复杂的,他涉及到建筑、结构、声学、通风、暖气、消防、照明、音响、视频等等,还涉及到安全、实用、环保、文化(装饰)等方面问题。但是存在的普遍问题是声学效果差,装修特别豪华的KTV,我们去唱歌时同样存在声学缺陷,感觉是唱歌很吃力(指音响系统很好的情况下)或者是有声染色现象。有些地方是串音现象严重,甚至使KTV场所成为声音的污染地,噪声的发源地。

2、音响KTV效果因素

(1)房间的隔音:隔音效果的检查方法是在一房间内正常的放送音乐,在门口一米处测量声音的衰减程度,例如房间内的声压级是90dB,房间外面一米处测量的声压级是60dB则表示隔音30dB。本法所称社会生活噪声,是指人为活动所产生的除工业噪声、建筑施工噪声和交通运输噪声之外的干扰周围生活环境的声音。

(2)房间的混响:这个问题始终是存在争议的,一部分声学专家认为强吸声有利于提高声音的清晰度和声音定位。还有一部分专家认为声音应该充分的扩散,提高整个空间的声音响度。我认为清晰度和响度都是不能忽视的,声音应该在保证清晰度的前提下充分的扩散。
