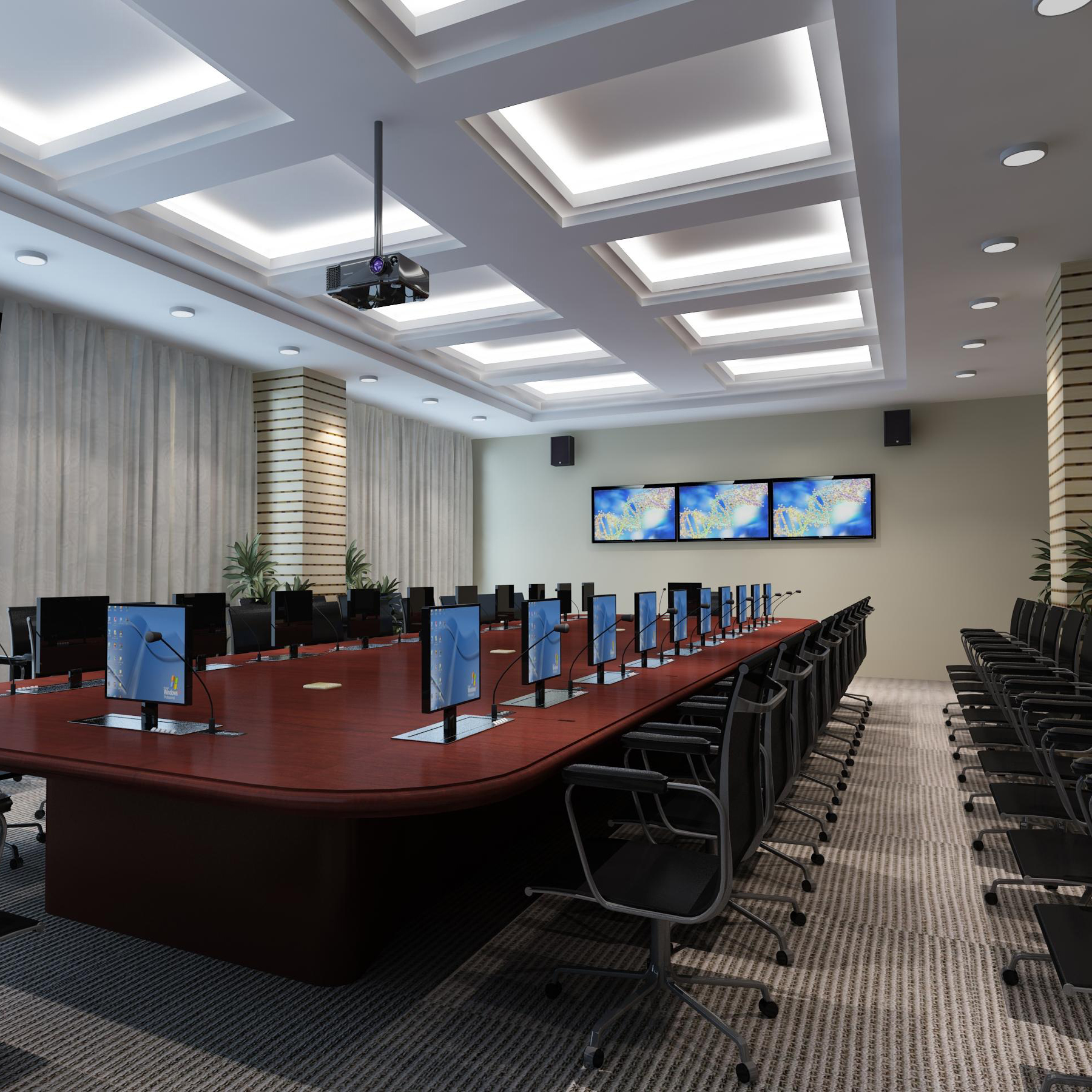

产品应用场景图 / Application scenarios

现在大大小小的会议室都离不开音响,这决定了会议室内的效果,因此设备的连接步骤很重要,非专业人士对此很难进行理解,更不知道如何进行连接,那么大家知道如何对会议室音响设备进行连接吗?连接的要点是什么呢?接下来我们将为大家总结一下。

配置会议室音响设备的技巧

一、设备连接顺序

1、低音系统设备连接顺序:

调音台(1-2编组)→均衡器→分频器→压限器→低音功放→低音音箱。

2、辅助音响系统设备连接顺序:

调音台(3-4编组)→均衡器→延时器(可选)→压限器→辅助音箱功放→辅助音箱。

3、主音响系统设备连接顺序:

调音台(L-R主通道)→均衡器→激励器(可选)→反馈压制器(可选)→压限器→主音箱功放→主音箱。

4、监听系统设备连接顺序:

调音台(AUX输出)→均衡器→压限器→监听音箱功放→监听音箱。

二、简单的音响设备系统

1、组成部分:

音源设备、调音台、效果器、功放、全频音箱

2、连接方式

音源设备-调音台-功放-音箱,设备间采用链式连接。

链式连接方式:前级设备输出口(OUT 或OUTPUT)与后级设备输入口(IN或INPUT)相连接的方式。

3、设备接口

专业设备的接口,无论是卡农口还是直插口,一律使用卡农或大三芯接插件用平衡方式连接,CD机之类用RCA莲花插座输出信号的音源设备,可使用莲花转大二芯线接入调音台LINE IN接口。

效果器IN口与调音台的推子后 POST AUX SEND口连接(有些台子的推子后辅助输出用FX或EFX表示),效果器OUT与调音台LINE IN连接。

三、增加均衡器的系统

1、组成部分:

音源设备、调音台、均衡器、效果器、功放、全频音箱

2、连接方式:

音源设备-调音台-均衡器-功放-全频音箱,链式连接,效果器与调音台连接方式

四、增加会议室音响设备分频器和超低音音箱的系统

1、组成部分:

音源设备、调音台、均衡器、分频器、全频音箱功放、超低音功放、全频音箱、超低频音箱

2、连接方式:

音源设备-调音台-均衡器-分频器-(分频器HIGH OUT接全频音箱功放,分频器LOW OUT接超低音音箱功放)-(全频音箱和超低音音箱)

五、增加限幅器的系统

1、组成部分:

音源设备、调音台、均衡器、分频器、压限器、全频音箱功放、超低音功放、全频音箱、超低频音箱。

2、连接方式:

音源设备-调音台-均衡器-分频器(两路输出)-限幅器(分频器输出两路分别接限幅器输入两路)-(全频音箱配套功放+超低音音箱配套功放)-(全频音箱+超低音音箱)

六、增加激励器的系统

1、连接方式:

激励器的连接方法同效果器,从调音台AUX输出到激励器IN,激励器OUT到调音台LINE IN。

激励器是效果器的一种,属于“电子味精”,不要串在主系统里。如果激励器串在主系统里,就相当于上了一桌子的菜,不管是否鲜美,一律加上。

七、舞台返听系统

信号取自调音台PRE AUX(FB或MON);

推子前输出(也可根据操作习惯或要求高低取自其他信号输出口,比如编组或者推子后辅助输出口等)-均衡器-功放-返听音箱。

八、使用INSERT(插入)方式接入设备

做一条INSERT线(一端是大三芯插头,另外一端是两个大二芯插头,具体做法论坛有介绍,自己搜索一下),INSERT线的大三芯插头插入调音台INSERT插座,另一端与大三芯插头的尖相连的大二芯插头插入外接设备的IN,另一大二芯插头接入外接设备的OUT,这台设备就串进调音台信号通道了。

九、使用数字音频处理器的系统

音源设备-调音台-处理器-各类音箱配套功放-各类音箱。

注:话筒信号接入调音台MIC IN,CD机等音源设备信号接入调音台LINE IN,无线话筒接收机如信号接到卡农输出口,接入调音台MIC IN,如信号取自6.35mm直插输出口,则接入调音台LINE IN。

效果器或激励器信号来自调音台哪个AUX输出(比如AUX3),那么返回到调音台的通道上的对应AUX旋钮(比如AUX3)不要打开,要不就会在调音台和效果器之间产生回授啸叫。

要想做好会议室音响的连接,科学配置是开始,正确连接系统是第2步,如何设置和调试就是另外的问题了。所以我们要根据不同会议室的需要和连接设备的数量进行连接,确保安装的合理性,达到更好的连接效果。
