多功能厅音响系统的设计与研究
多功能厅音响系统的设计与研究 分享到:

项目详情:

多功能厅主要是用来举行大、中型会议,以及多种性质中小型文艺演出活动。其音响设备从使用功能上要满足多种活动的扩声要求。从观众听音方面来讲,观众席的音质主要是语言清晰,音乐的高频明亮、中频有力、低频丰满,音乐的层次分明,场内各处要有合适的响度和均匀度,扩声系统有较高的传声增益,扩声系统的声像与舞台......

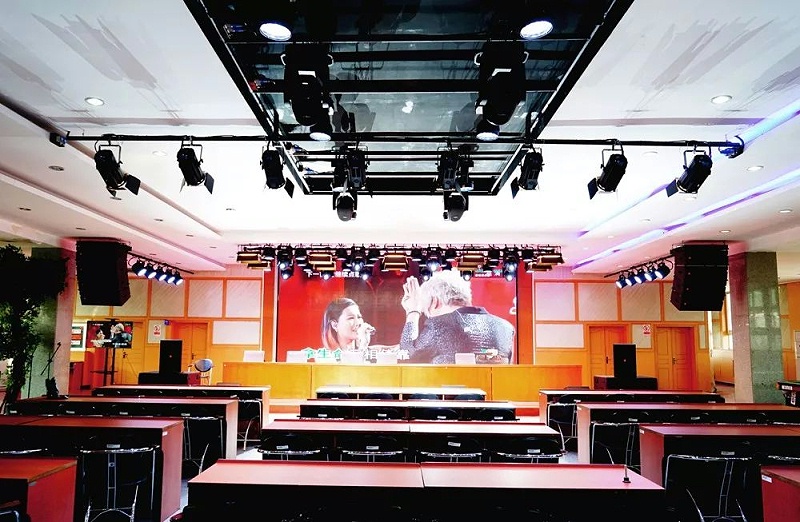

产品应用场景图 / Application scenarios

多功能厅主要是用来举行大、中型会议,以及多种性质中小型文艺演出活动。其音响设备从使用功能上要满足多种活动的扩声要求。从观众听音方面来讲,观众席的音质主要是语言清晰,音乐的高频明亮、中频有力、低频丰满,音乐的层次分明,场内各处要有合适的响度和均匀度,扩声系统有较高的传声增益,扩声系统的声像与舞台的表演一致,观众席的任何位置不得出现回声和声聚焦等缺陷,这些指标形成了观众厅音响的综合效果。

多功能厅音响系统的设计与研究

一、多功能厅音响系统的组成

多功能厅音响按照多功能的要求,要想达到理想的视听效果,音响系统应由声源、调音系统、扩声部分、周边设备四部分构成。

1、声源

现代音响系统常见的声源有传声器和放声设备等,传声器是音响系统的第一环节,它分为无线传声器和有线传声器两大类。

在选用放声设备时,大部分都是视频和音频二合一的设备,因此,我们在注重数字化、高性能的音频指标外,还得兼顾视频方面的要求,如制式转换、视频/射频输出、S端子输出等,这样能充分利用各音频/视频设备,减少配置开支。

2、调音系统

调音台是调音系统主体,主要功能是将来自各种声源、各种电声乐器或各种电子设备的音频信号进行不同比例的混合处理,单独对连接的信号源,对其输入的不同电平,不同阻抗的声源信号进行电压放大或衰减、频率均衡、声像定位等加工处理,同时以线路级电平为录音输出,效果返送提供不同用途的输出信号。

3、扩声部分

为了满足现场演出效果,扩声部分必须满足两个指标:升功率和声场不均匀度,一般用客观观测和主观听音相结合的方法来确定。

4、周边设备

周边设备是为了保证现场有足够的声压级,又不使声音产生反馈,并使音响得到保护,同时要保证声音的清晰度、弥补声场的缺陷而设计安装在调音台到功放之间的音频设备。如均衡器、压缩限幅器、音频分配器等,另外还有反馈抑制器、激励器、延时器等也可考虑。为了保证声音的效果及系统的可调性和设备的安全性等多方面的因素,各周边设备在扩声通道中是相对固定的。

多功能厅音响系统的设计与研究

二、多功能厅音响系统的工作原理

系统设备通过CobraNet网口与网络音频系统进行连接的,具有相当高的灵活性。在已经搭建好的CobraNet音频网络中,无须改变硬件设备的连接方式,我们要做的只是将一台网络音频处理器通过一根CAT-5线接入音频网络中,使用RS1200软件努力,就可对CobraNet音频网络中的所有音频信号的音频处理方案和参数进行设置或实时控制,实现音频信号传输、处理的全数字化。

三、多功能厅音响系统的优点

该系统目前可代替均衡器、压限器、分频器、信号分配器、延时器、参量均衡器、混音器、动态处理器等绝大多数模拟设备。只需要一条5类双绞线即可代替多达64条的模拟音频线路,传输64声道未经压缩的数字信号,具有很强的抗电磁干扰能力。并且每路音频信号的传输方向可以任意设置,从而大大简化了扩声系统的设计与施工。其音频输入与输出通道采用模块结构,输入可按需要选择LINE接口或MIC IN接口。背板上具有一个RS232接口,可与外部设备的RS232接口相连,进行远程的数据传输与交换。其内部还具有独立的MCU控制,可脱离计算机独立运行。有2个100MB/S的网络接口(RJ45)和以太网相连,所有输入和输出信号均通过网络接口发送与接收,2个网络接口互为备份,当一个端口出现故障时,另一个网络端口将自动接替工作,提供不间断的网络传输支持,最大限度的保证了系统的稳定性与连续性,因而是各种会议、大型体育馆、影剧院、大型演艺厅、主题公园等工程的绝佳选择。传统设备需要大量的连接电缆,远距离传输时易引入噪声使音质劣化。现场音源信号经音频网络接口通过交换机传给远端的调音台调整、混合、编组再经音频网络接口通过交换机传给网络音频处理器进行数字处理后,再传给远端音箱附近的功放机组。

多功能厅音响系统的设计与研究

该多功能厅在系统思想的指导下,按多功能、多用途的目的而设计,适合于多种场合的应用,使音响系统达到了良好的性能价格比,最大限度的保证了系统的稳定性与连续性。音质清晰、音乐的高频明亮、中频有力、低频丰满,音乐的层次分明,场内各处要有合适的响度和均匀度,扩声系统有较高的传声增益,扩声系统的声像与舞台的表演一致,观众席的任何位置不会出现回声和声聚焦等缺陷、声音音色优美、还原特性好不失真,声像定位准确,以适应使用功能要求。因而是各种会议、大型体育馆、影剧院、大型演艺厅、主题公园等工程的绝佳选择。
