R4R8-有源线阵系统
您现在的位置：首页-产品中心- β3(贝塔斯瑞)音响系统
 | R4R8-有源线阵系统简介 高频单元采用带式高音放音频率可达40KHz！优秀的频响范围，给系统重放提供了高保真的还原度和良好的声场覆盖。 |
- R4R8-有源线阵系统特点
>> 高音的阻抗曲线和相位曲线几乎是一条理想的水平直线！由于振动质量轻至毫克级，瞬态表现特佳！
>> 中低频单元为了保证音质，采用特殊的薄型发泡橡胶 折环加喷涂纸盆的振动系统，有效的降低了失真。
>> 箱体上的吊挂安装结构，更考虑到不同的使 用环境，音箱的垂直角度可以最小1°的调整。
>> 有源超低音音箱结合了低失真扬声器技术、线性功率 放大器技术、DSP音频处理技术设计而成，输入信号 经内置的前级放大器放大，在由DSP数字音频处理器 处理、分配，由功率放大器输出到超低频扬声器和 全频音箱，形成一个有机的整体。
功率放大模块
内置无级调速风扇，过载保护、短路保护功能、温度保护功能， 当温度超过要求范围时，通过DSP衰减信号输出幅度，直至完全 关闭功放输出，给用户提供更为安全可靠的保障。改善了峰值 指示功能，提供了AD过载指示，DSP过载指示，有效方便了用户的调节控制，使用了更为优质的芯片，使系统的信噪性能有了更大的提高。
软件
将机器通过RS232连接线直接联至PC机RS232串口，
若PC机没有RS232接口，
但有USB接口，可用USB的连接线进行连接

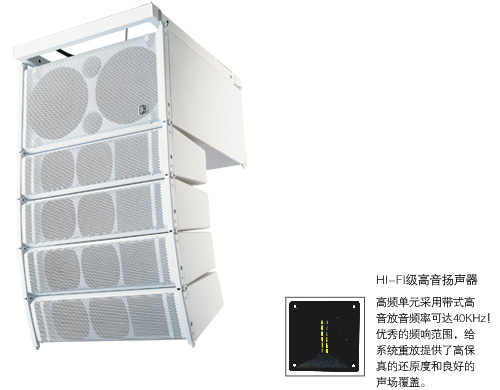

R4R8-有源线阵系统图片
R4R8-有源线阵系统规格&参数
功放模块技术规格：
| 低频功率放大器 | |
| 失真限制输出功率(0.5%THD@630Hz) | 300W |
| 负载阻抗 | 4Ω |
| 总谐波失真 | ＜0.1% |
| 保护功能 | 输出失调保护,输出直流保护, 输入信号限幅、开关机防冲 击, 过温保护(100度) |
| 全频功率放大器 | |
| 失真限制输出功率(0.5%THD@630Hz) | 300W |
| 负载阻抗 | 4Ω |
| 总谐波失真 | ＜0.1% |
| 保护功能 | 输出失调保护,输出直流保护, 输入信号限幅、开关机防冲 击, 过温保护(100度) |
| 前置放大器 | |
| 线路输入灵敏度 | 0.775V |
| 组件分频点 | 2KHz |
| 输入阻抗 | 10K平衡输入 |
| 电源要求 | AC-230V/50Hz |
| 控制器及介绍 | |
| 旋钮 | 音量 |
| 指示灯 | 峰值指示灯 |
| 输入 | 一个卡侬母插座输入 |
| 输出 | 一个卡侬公插座输出 一个NL4输出插座并接4个R4 |
系统技术规格:
| 频率响应（-3dB） | 50Hz-40KHz |
| （-10dB） | 40Hz- 40KHz |
| 额定功率(RMS) | L:300W,H:300W |
| 平均声压级SPL (1m) | 115dB |
| 最大声压级Max. SPL(1m) | 121dB |
| 分频点 | L/M:125Hz M/ H:3.2KHz |
| 输入阻抗 | 10KΩ |
| 指向性(H×V) | 120 °x(30°-90 °) 可调 |
| 连接方式 | NL4 |
| 电源规格 | AC 230V /50Hz |
| 净尺寸 (W×H×D) | 492×900×608mm |
| 包装尺寸(W×H×D) | 696×580×696mm(1只装) |
| 净重(1组) | 45Kg |
| 总重(1组) | 50Kg |

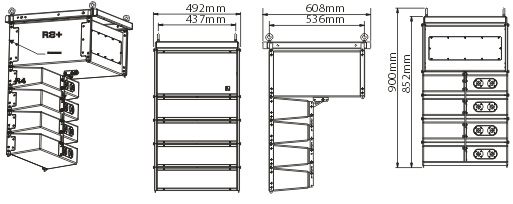

R4R8-有源线阵系统安装图
